48

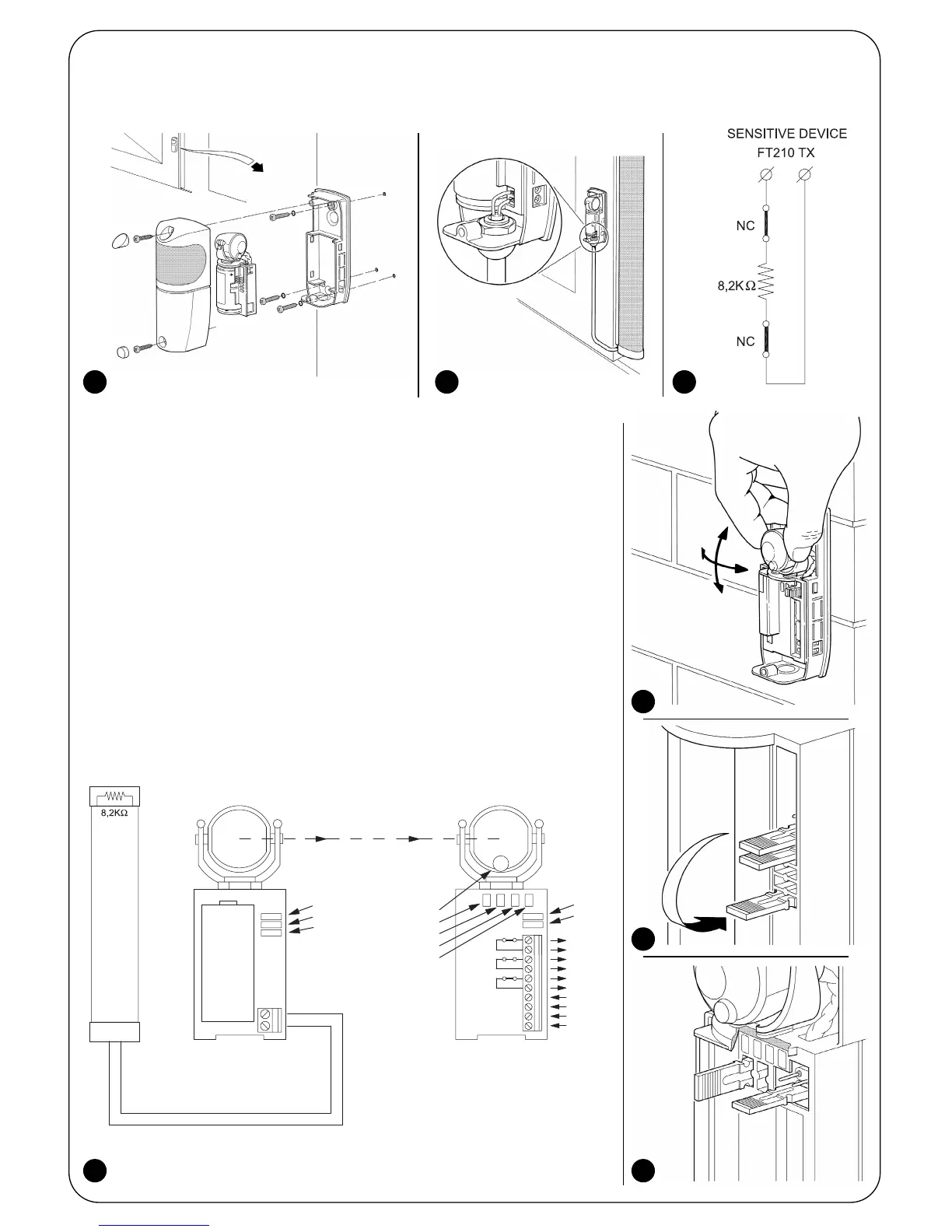

Falls die Schaltleiste über einen Ausgang mit 2 gesonderten NC-Kontakten verfügt, kann
sie wie in Abbildung 13 gezeigt angeschlossen werden, wobei der 8,2KΩ Widerstand zwi-
schen den beiden Kontakten seriengeschaltet wird. Prüfen, dass der Schaltleistenherstel-
ler diese mindestens in Fehlertoleranzklasse 3 gemäß EN 954-1 klassiert hat.
Achtung: keine Schaltleisten verwenden, die als Ausgang einen NC-Einzelkontakt
haben, da sie die vorschriftsmäßige Fehlertoleranzklasse nicht haben.
5. Die elektrischen Anschlüsse gemäß den Angaben in den Anleitungen der Steuerung
ausführen. Siehe auch die Anschlussbeispiele in Kapitel 3.3 “Elektrische Anschlüsse”.
6. Die Linsen wie in Abbildung 14 gezeigt ausrichten, so dass TX einwandfrei mit RX
gefluchtet ist. Die korrekte Fluchtung wird dann gemäß Kapitel 4 “Abnahme” überprüft.
7. Die Überbrückungen sowohl an TX als auch an RX nach den Angaben in Tabelle 1und
2 je nach gewünschter Funktionsweise programmieren (siehe Abbildung 15). Eventuelle
nicht benutzte Überbrückungen für einen zukünftigen Gebrauch im dazu vorgesehenen
Raum unterbringen (siehe die Abbildungen 16 und 17).
11 12 13
14
16
1715
3. Den Sender wie in Abbildung 11 gezeigt auf den beweglichen Torflügel montieren.
4. Die Schaltleiste mit konstantem 8,2KΩ, Widerstand am Sender anschließen, wie in Abbildung 12 gezeigt. Der Widerstand
an den Klemmen von TX muss entfernt und als Endverschluss der Schaltleiste benutzt werden, oder er kann auch nicht benutzt
werden, falls die Schaltleiste über ihren eigenen Endwiderstand verfügt.
