61
E
• El transmisor TX del FT210 emite un rayo con un ángulo de unos ±4°, por lo tanto, es necesario efectuar una alineación per-
fecta entre TX y RX, que debe mantenerse constante a lo largo de toda la carrera de la cancela.

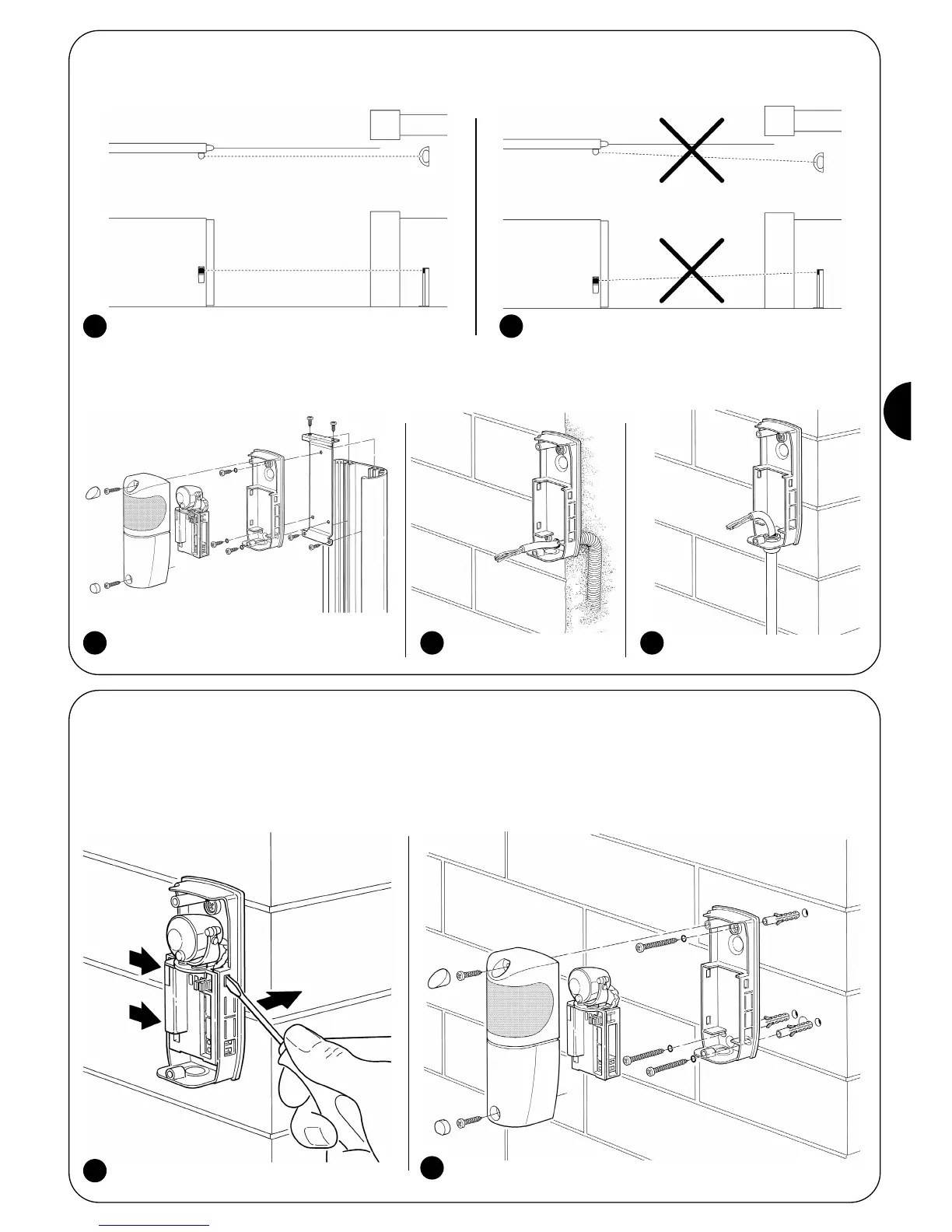

En la figura 4 se muestra un montaje correcto; en la figura 5 se muestran dos ejemplos de montaje incorrecto.
• Según las necesidades, el receptor puede instalarse en una columna MOCF con el accesorio específico FA2 (véase la figu-
ra 6), o bien puede fijarse a la pared; en este caso, el cable puede entrar desde el fondo (véase la figura 7) o desde abajo;
en este último caso, hay que montar un prensaestopas tipo “PG9” (véase la figura 8).
3.2) Fijación de los dispositivos
Instale y fije los dispositivos según la siguiente secuencia de operaciones:
1. Para facilitar la fijación es posible separar la tarjeta electrónica del fondo haciendo palanca con un destornillador en los tres
encastres, tal como indicado en la figura 9.
2. Fije el receptor, tal como indicado en la figura 10.
4 5
6 7 8
9
10
