62

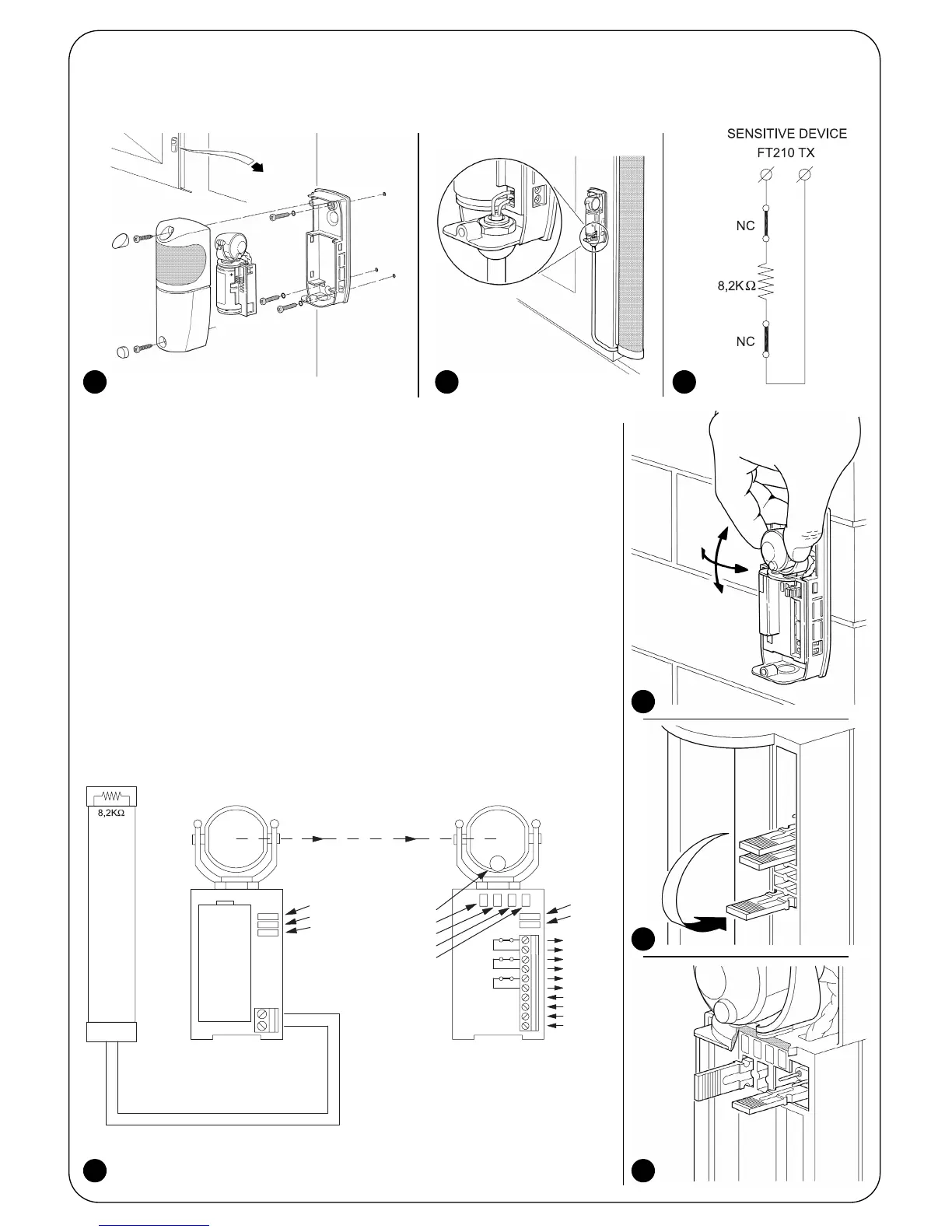

Si la banda sensible tiene una salida con 2 contactos NC disponibles por separado,
es posible conectarla tal como indicado en la figura 13, conectando la resistencia de
8,2KΩ en serie entre los dos contactos. Controle que el fabricante de la banda sensi-
ble declare como mínimo la categoría 3 de seguridad referida a las averías, según la
norma EN 954-1.
Atención: no utilice bandas sensibles que tengan como salida un contacto NC; no
tendrían la categoría de seguridad referida a las averías requerida por las normativas.
5. Realice las conexiones eléctricas según las indicaciones del manual de instruccio-
nes de la central de mando. Véanse también los ejemplos de conexión en el capítulo
3.3 “Conexiones eléctricas”.
6. Oriente las lentes tal como indicado en la figura 14 para alinear de la mejor mane-
ra posible el TX con el RX. La alineación debe comprobarse tal como indicado en el
capítulo 4 “Ensayo”.
7. Programe los puentes presentes en TX y en RX (véase la figura 15) para el funcionamien-
to deseado según lo indicado en la tabla 1 y 2. Para poderlos utilizar posteriormente, colo-
que los puentes que no se utilicen en el alojamiento específico (véanse las figuras 16 y 17).
11 12 13
14
16
1715
3. Monte el transmisor en la hoja móvil, tal como indicado en la figura 11.
4. Realice en el transmisor la conexión eléctrica de la banda sensible, de resistencia constante 8,2KΩ, tal como se muestra
en la figura 12. La resistencia en los bornes del TX debe quitarse y utilizarse como terminal de la banda sensible, o bien pue-
de no utilizarse cuando la banda tenga una resistencia de terminación propia.
