3.3.1) Ejemplo de conexión genérica

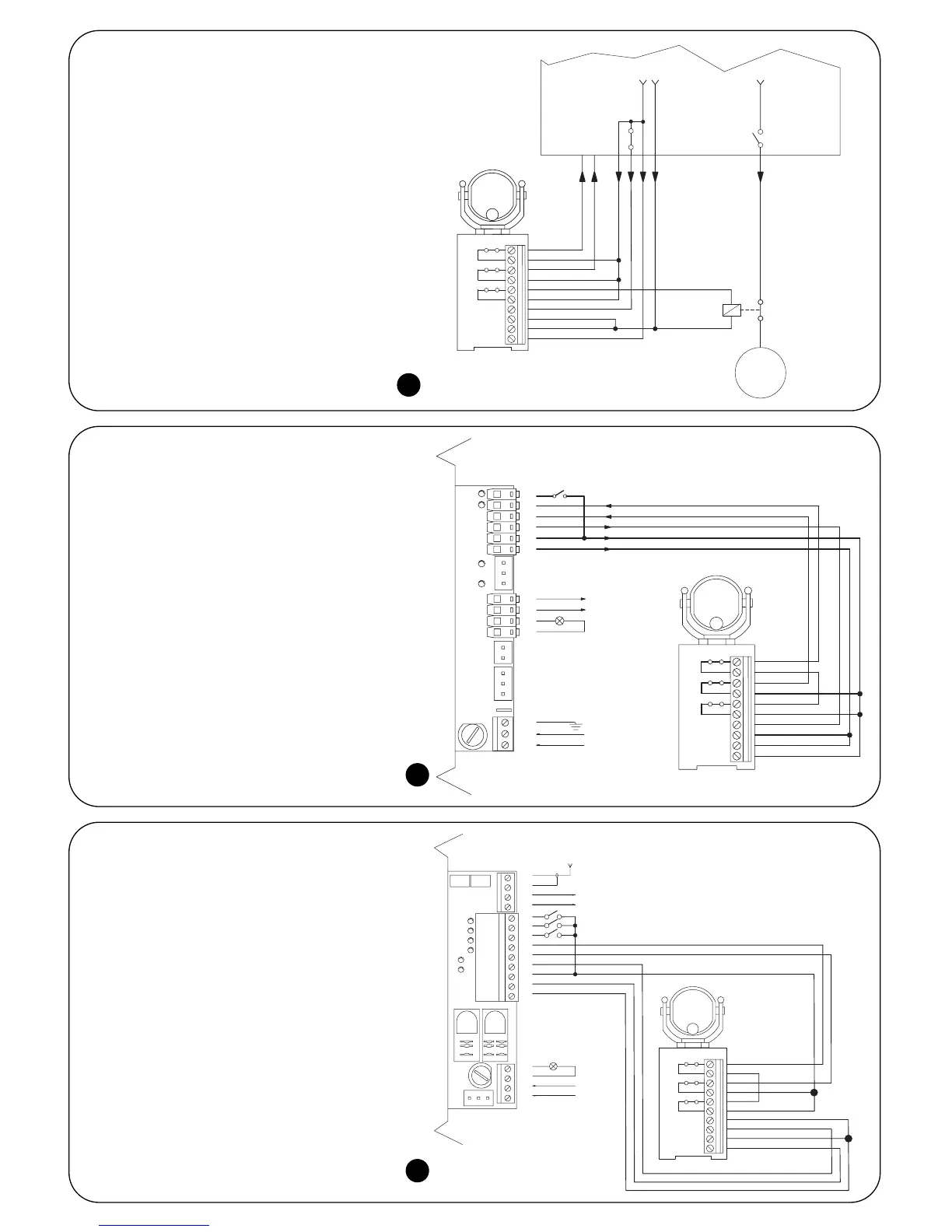

En la figura 18 se indica un ejemplo de conexión de
FT210 a una central genérica con entradas FOTO-
CÉLULA, STOP y dotada de salida para Fototest.
En esta configuración, ajuste los puentes de cone-
xión del receptor RX de la siguiente manera:
• JP1 conectado
• JP2 activo, si la activación de la entrada STOP
de la central provoca la parada y la inver-
sión del movimiento (en este caso el relé
conectado a STOP1 en la figura 18 puede
eliminarse y el contacto de STOP1 debe
colocarse en serie a FOTO y conectarse a
la entrada de FOTO de la central, como se
muestra en las figuras 19 y 20)
desactivado, si la activación de la entrada
STOP de la central provoca únicamente la
parada del movimiento
3.3.2) Ejemplo de conexión con central
dotada de “Fototest”
En la figura 19 se indica un ejemplo de conexión de
FT210 a la central del motorreductor ROBO mode-
lo “RO300” utilizando la función de Fototest. En
esta configuración, ajuste los puentes de conexión
del receptor RX de la siguiente manera:
• JP1 conectad
• JP2 conectad (central con inversión del movi-
miento al activarse la entrada de STOP)
3.3.3) Ejemplo de conexión con central dota-
da de salida SCA
En la figura 20 se indica un ejemplo de conexión de
FT210 a la central del motorreductor ROBO mode-
lo RO1000 utilizando la salida SCA.
En esta configuración, ajuste los puentes de cone-
xión del receptor RX de la siguiente manera:
• JP1 desconectado
• JP2 conectado activo (central con inversión del
movimiento al activarse la entrada de STOP)
