PL
FT210 jest to urządzenie, które służy do rozwiązania
problemów z połączeniami elektrycznymi listew krawędziowych
zamontowanych na ruchomych skrzydłach. Składa się z
nadajnika działającego na podczerwień (TX), zasilanego
pojemną baterią, instalowanego na skrzydle ruchomym, na
którym montowana jest listwa krawędziowa, oraz z normalnie
zasilanego (12÷24Vpp/ps) odbiornika (RX) zamontowanego na
nieruchomej części bramy.
Listwa krawędziowa, o oporności 8,2kΩ jest pod stałą kontrolą
nadajnika, a sygnał w momencie zadziałania listwy wysyłany jest
do odbiornika. Odbiornik RX przetwarza odebrany sygnał i
odpowiednio do stanu listwy krawędziowej, uaktywnia, lub nie, 2
przekaźniki wyjścia STOP i STOP1 (nawet FOTO, jeśli mostek JP2
obiornika jest wyłączony). Patrz tabela 2). Połączenie pomiędzy TX
i RX jest kodowane w systemie o wysokim poziomie
bezpieczeństwa czyli, że całe urządzenie przynależy do 3 kategorii
odporności na usterkę według normy EN 954-1, które może być
stosowane w systemach PSPE zgodnie z normą EN 12978.
Urządzenie fotooptyczne FT210, poskładane zgodnie z
instrukcjami i skompletowane z listwą krawędziową
TCB65 posiada certyfikat producenta potwierdzający,
że odpowiada następującym normom:
• Urządzenie fotooptyczne FT210, poskładane zgodnie z
instrukcjami i skompletowane z listwą krawędziową TCB65
posiada certyfikat producenta potwierdzający, że odpowiada
następującym normom:
•
EN 1760-2 Bezpieczeństwo maszyn - Urządzenia
zabezpieczające reagujące na nacisk - Główne podstawy do
projektowania i wykonywania testów reagujących na nacisk.
•
EN 12978 - Drzwi i bramy przemysłowe, handlowe i do garażu.
Urządzenia zabezpieczające do bram i drzwi zautomatyzowanych
- Wymagania i sposoby wykonywania prób.
Uwaga: FT210 nie jest kompletnym urządzeniem
zabezpieczającym, jest tylko częścią składową takiego
urządzenia! Jeżeli TX i RX zostaną ustawione taki sposób, że
połączenie na linii optycznej przebiegało będzie poprzez

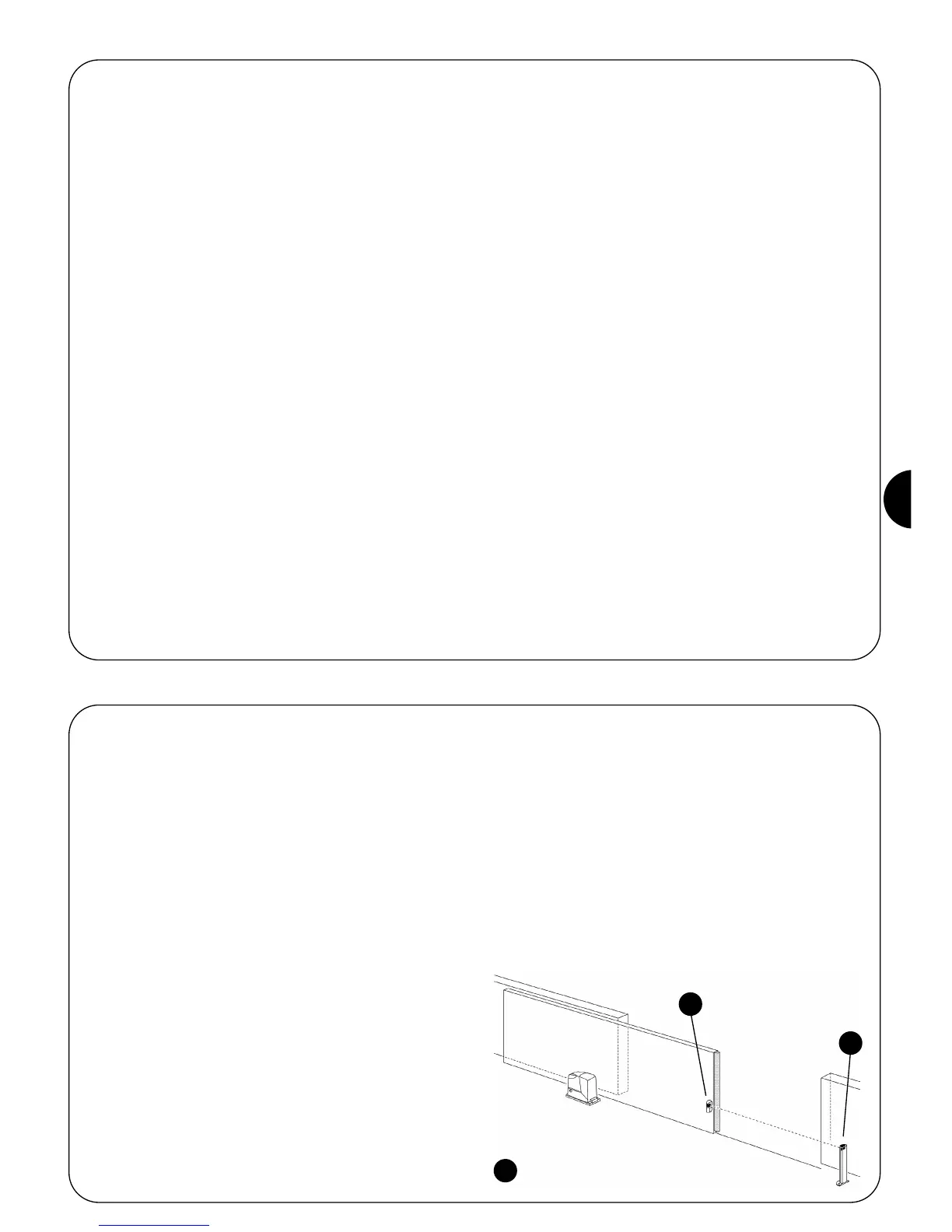

chroniony obszar (patrz rys. 1), wówczas urządzenie może być
wykorzystane również jako wykrywacz obecności (typ D według
normy EN 12453); przedmiot, który przerywa wiązkę światła
powoduje wyłączenie trzeciego przekaźnika wyjściaFOTO.
1) Ostrzeżenia
Ta instrukcja zawiera ważne informacje dotyczące
bezpieczeństwa podczas instalowania, należy się z nią zapoznać
przed rozpoczęciem prac instalacyjnych. Niniejszą instrukcję
należy przechowywać w celu ewentualnej, przyszłej konsultacji.
Biorąc pod uwagę niebezpieczeństwa, jakie mogą wystąpić
podczas instalowania i użytkowania FT210, dla zwiększenia
bezpieczeństwa, instalacja musi odpowiadać przepisom,
normom i uregulowaniom prawnym.
Według obowiązujących przepisów europejskich,
wykonanie drzwi lub bramy automatycznej musi być
zgodne z Dyrektywą 98/37/CE (Dyrektywa Maszynowa),
a w szczególności musi odpowiadać normom: EN
13241-1 (norma zharmonizowana); EN 12445; EN 12453 i
EN 12635, które pozwalają na wystawienie
oświadczenia zgodności z dyrektywą maszyn.
Dodatkowe informacje, wytyczne do analiz zagro_e_ i Ksi__ka
Techniczna, s_ dost_pne na: www.niceforyou.com. Niniejsza
instrukcja przeznaczona jest jedynie dla personelu
technicznego z odpowiednimi kwalifikacjami do instalowania.
_adne informacje znajduj_ce si_ w niniejszej instrukcji nie s_
skierowane do ko_cowego u_ytkownika!
• Użycie FT210 do innych celów niż przewidziano w niniejszej
instrukcji jest zabronione; użycie niezgodne z
przeznaczeniem może spowodować zagrożenie i wyrządzić
szkody ludziom oraz uszkodzić inne obiekty.
• Nie wykonywać żadnych zmian i modyfikacji, jeśli nie są one
przewidziane w niniejszej instrukcji; operacje tego rodzaju
mogą jedynie spowodować niewłaściwe działanie; NICE nie
bierze odpowiedzialności za szkody spowodowane przez
zmodyfikowany produkt.
• FT210 może funkcjonować tylko przy bezpośrednim
kontakcie optycznym TX-RX; zabronione jest użytkowanie z
wykorzystaniem lusterka.
• Dla podłączeń elektrycznych stosować odpowiednie
przewody, jak to wskazano w rozdziale „Instalacja”.
•
Upewnić się, czy zasilanie elektryczne oraz inne parametry użytkowe
odpowiadają wartościom podanym w tabeli „Dane techniczne”.
• Upewnić się, czy zasilanie elektryczne oraz inne parametry
użytkowe odpowiadają wartościom podanym w tabeli „Dane
techniczne”.
• EN 12453 Drzwi i bramy przemysłowe, handlowe i do garażu.
Bezpieczeństwo użytkowania drzwi zautomatyzowanych –
Wymagania.
•
EN 12978 - Drzwi i bramy przemysłowe, handlowe i do garażu.
Urządzenia zabezpieczające do bram i drzwi zautomatyzowanych
– Wymagania i sposoby wykonywania prób.
Instalacja i podłączenie FT210 w celu realizacji urządzenia
zabezpieczającego bez spełnienia wymagań powyższych norm
uważane jest za niedbałość i samowolne nadużycie!
Szczególną uwagę należy zwrócić na użytkowanie niniejszego
produktu z punktu widzenia dyrektywy o “Zgodności
elektromagnetycznej” 89/336/CEE wraz z późniejszymi
zmianami 92/31/CEE oraz 93/68/CEE:
Niniejszy produkt został poddany badaniom w zakresie zgodności
elektromagnetycznej w skrajnych sytuacjach użytkowania, w
konfiguracjach przewidywanych w niniejszym podręczniku
użytkownika oraz w połączeniu z artykułami znajdującymi się w
katalogu produktów firmy Nice S.p.a. Zgodność elektromagnetyczna
może nie być zagwarantowana, jeśli produkt użytkowany będzie w
połączeniu z innymi wyrobami nieprzewidzianymi przez Nice;
zabronione jest użytkowanie niniejszego produktu w takich
sytuacjach póki osoba dokonująca instalacji nie upewni się co do
zgodności z wymaganiami zawartymi w dyrektywie.
2) Opis produktu i przeznaczenie
1
TX
RX
