Fotokomórkę FT210 można zastosować również tam, gdzie powierzchnie do mocowania nie są zbyt równe i utrudniają ustawienie
TX i RX w linii; można je obrócić o 210° w płaszczyźnie poziomej oraz o 30° w płaszczyźnie pionowej (patrz rysunku 2).
Wszystkie czynności wykonywać po odłączeniu
centrali od zasilania i akumulatora awaryjnego (gdy
jest używany).
3.1) Kontrola wstępna
Ze względu na szczególną specyfikę urządzenia przed jego
zainstalowaniem należy przeanalizować niektóre aspekty
związane z podstawowymi funkcjami w celu osiągnięcia
maksymalnego poziomu bezpieczeństwa i funkcjonalności.
• Uważnie sprawdzić czy parametry użytkowania zgadzają się
z danymi znajdującymi się w rozdziale “Dane techniczne”. W
przypadku niepewności nie używać produktu i zażądać
wyjaśnień w Serwisie Technicznym firmy Nice.
• Nadajnik kontroluje w sposób systematyczny stan listwy
krawędziowej i wysyła informacje do odbiornika. Aby
zmniejszyć zużycie baterii i jednocześnie utrzymać
wymagany poziom bezpieczeństwa operacja ta wykonywana
jest z zastosowaniem 2 “prędkości”: WOLNA kiedy brama
nie porusza się; SZYBKA, kiedy brama porusza się. Nadajnik
rozpoznaje stan bramy za pomocą specjalnego czujnika,
który odczytuje wibracje poruszającej się bramy. Gdy tylko
brama zaczyna się poruszać nadajnik przechodzi do
sposobu SZYBKIEGO i pozostaje w tym trybie do momentu,
kiedy brama zatrzyma się na 10 lub 90 sekund (patrz mostki
JP2 JP3 w tabeli 1).
• W celu zagwarantowania wymaganego poziomu
bezpieczeństwa odbiornik musi zawsze znać stan bramy, a
szczególnie po to, aby sprawdzić, czy wybór sposobu
WOLNEGO czy SZYBKIEGO przez nadajnik jest prawidłowy.
Ta kontrola odbywa się poprzez wejście “FOTOTESTU”
odbiornika (patrz przykład połączeń na rysunku 18 i 19).
Zwykle w centralach sterujących przy każdym ruchu
wykonywany jest Fototest; w ten sposób odbiornik FT210 o
trzymuje informacje o tym, że za kilka sekund zacznie się
ruch bramy.
• Jeżeli centrala sterująca nie posiada funkcji Fototestu, można
również zastosować urządzenie FT210 podłączając jego
wejście FOTOTESTU z wyjściem SCA (Lampka kontrolna
otwartej bramy) w centrali; w tym przypadku wyjście SCA
powinno znajdować się w trybie podstawowym (migająca
lampka), który ma sygnalizować ruch bramy (patrz przykład
połączeń na rysunku 20).
• Jeśli centrala sterująca nie posiada nawet wyjścia SCA,
FT210 musi być zaprogramowana w trybie SZYBKIM na
stałe poprzez rozłączenie mostka JP3 na TX (patrz tabela 1).
• W centralach, w których FOTOTEST jest wykonywany tylko
na początku ruchu otwierania i w których istnieje funkcja
zamykania automatycznego niezbędne jest ustawienie na 90
sekund w przełączeniu sposobu SZYBKIEGO na WOLNY
przy zamknięciu bramy (patrz JP2 w tabeli 1). W tym
sposobie TX pozostanie w sposobie SZYBKIM przez cały
czas fazy otwierania bramy. Oczywiście, czas pauzy w
centrali ma być krótszy od 90 sekund.
• FT210 została opracowana tak, aby nie wywoływała
zakłóceń z innymi fotokomórkami i na odwrót; oznacza to, że
FT210 może być dostosowana również do innych
fotokomórek. Zagwarantowane jest funkcjonowanie z więcej
niż z jedną parą fotokomórek lub z fotokomórkami innych
producentów. W każdym przypadku, aby sprawdzić czy nie
ma oddziaływania na inne urządzenia, należy wykonać
skrupulatną procedurę prób odbiorczych jaka jest opisana w
rozdziale 4 i porównać ze specyficzną sygnalizacją opisaną
w tabeli 5.
Można również zamontować dwa urządzenia FT210 na
bramie; jedno do kontroli części przedniej i drugie do kontroli
części tylnej tej ponieważ w takim przypadku oba TX wysyłają
sygnały w przeciwnych kierunkach.
• Nie można wykorzystać dwóch FT210 do kontroli tego
samego obszaru; jeżeli odbiornik odczyta sygnał
pochodzący z dwóch nadajników może przejść do stanu
“alarmu” nie pozwalając na poruszenie się bramy. Patrz
specyfikacja sygnalizacji w tabeli 5.

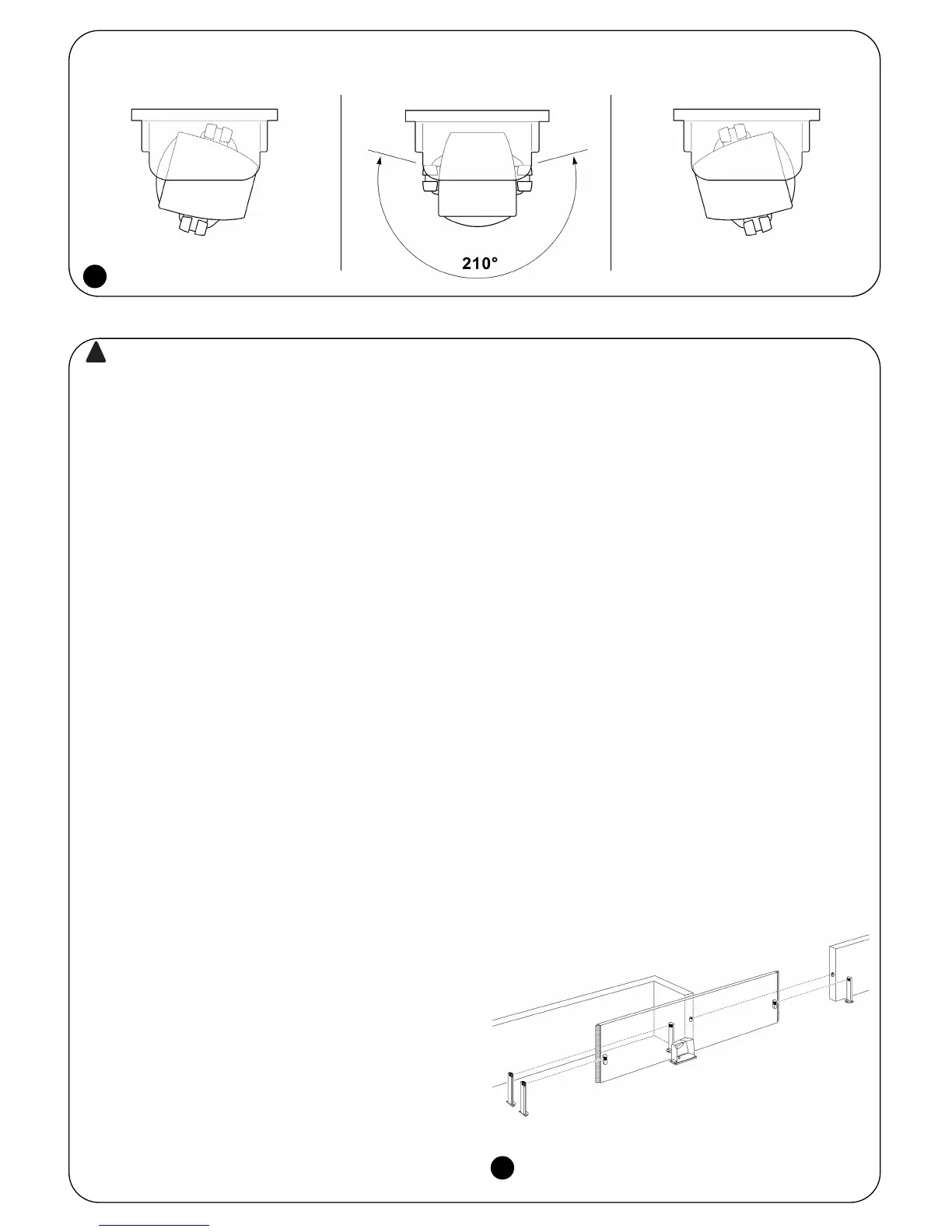

Przykład prawidłowej instalacji przedstawiony jest na rysunku 3.
