• Nadajnik TX z zestawu FT210 wysyła wiązkę rozbieżną pod kątem około ±4° więc niezbędne jest prawidłowe i trwałe ustawienie
TX i RX na całej długości ruchu bramy.

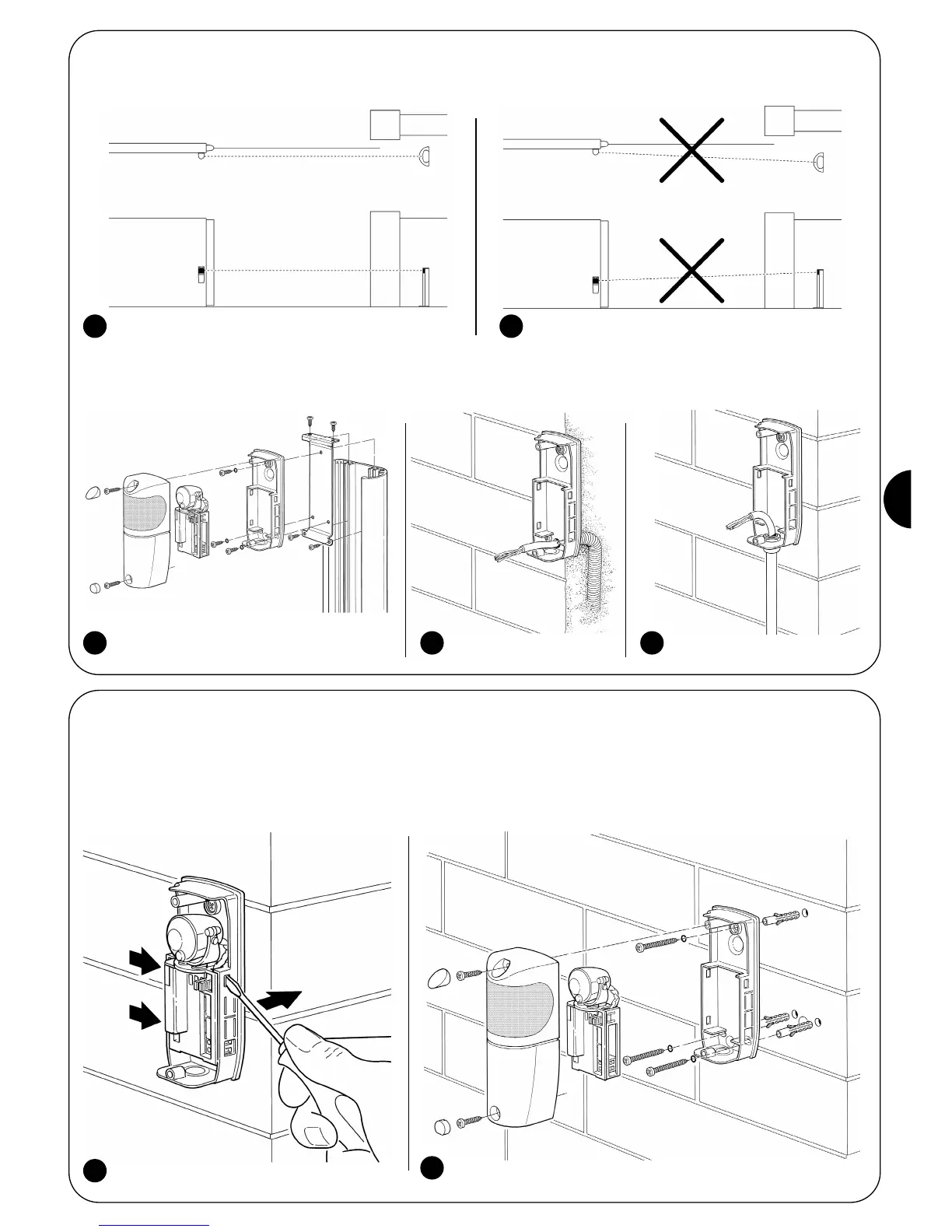

Na rysunku 4 przedstawiony jest przykład prawidłowego montażu, a na rysunku 5 przedstawione są błędne przykłady montażu.
• W zależności od konieczności odbiornik może być zainstalowany na odpowiedniej kolumience MOCF ze specjalnym wspornikiem
FA2 (patrz rys 6) lub może być przymocowany do ściany; w tym przypadku przewód może wejść od tylnej ścianki (patrz rysunek
7) lub od dołu; w takim przypadku należy zastosować przelotkę typu “PG9” (patrz rysunek 8).
3.2) Mocowanie urządzeń
Wykonać instalację i mocowanie urządzeń według następującej kolejności:
1. Aby ułatwić czynności mocowania można oddzielić płytkę elektroniki od obudowy poprzez podważenie jej śrubokrętem w trzech
punktach zaczepu tak, jak pokazano na rysunku 9.
2. Wykonać mocowanie odbiornika tak, jak wskazano na rysunku 10.
4 5
6 7 8
9
10
