76
W przypadku, kiedy listwa krawędziowa posiada na wyjściu 2 pary styków NC dostępne
oddzielnie, można wówczas podłączyć ją tak, jak przedstawiono na rysunku 13
ustawiając opór równy 8,2KΩ W przypadku, kiedy listwa krawędziowa posiada na wyjściu
2 pary styków NC dostępne oddzielnie, można wówczas podłączyć ją tak, jak
przedstawiono na rysunku 13 ustawiając opór równy.
Uwaga: Nie używać listew krawędziowych, które posiadają jako wyjście pojedynczy styk
typu NC, bo wówczas nie posiadają żadnej kategorii odporności na usterkę, wymaganej
przez normę.
5. Wykonać połączenia tak, jak przedstawiono w instrukcji centrali sterującej. Patrz
również przykłady połączeń w rozdziale 3.3 “Połączenia elektryczne”.
6. Ustawić soczewki tak, jak wskazano na rysunku 14 i tak, aby uzyskać jak najlepsze
ustawienie w linii TX i RX. Prawidłowe ustawienie w linii będzie sprawdzane w rozdziale 4
“Próby odbiorcze”.
7. Zaprogramować mostki znajdujące się w TX oraz w RX (patrz rysunek 15) odpowiednio
do żądanego sposobu funkcjonowania według tabeli 1. Mając na uwadze przyszłe
ewentualne użytkowanie należy ustawić nieużywane mostki według rys. 16 i 17.
11 12 13
14
16
1715

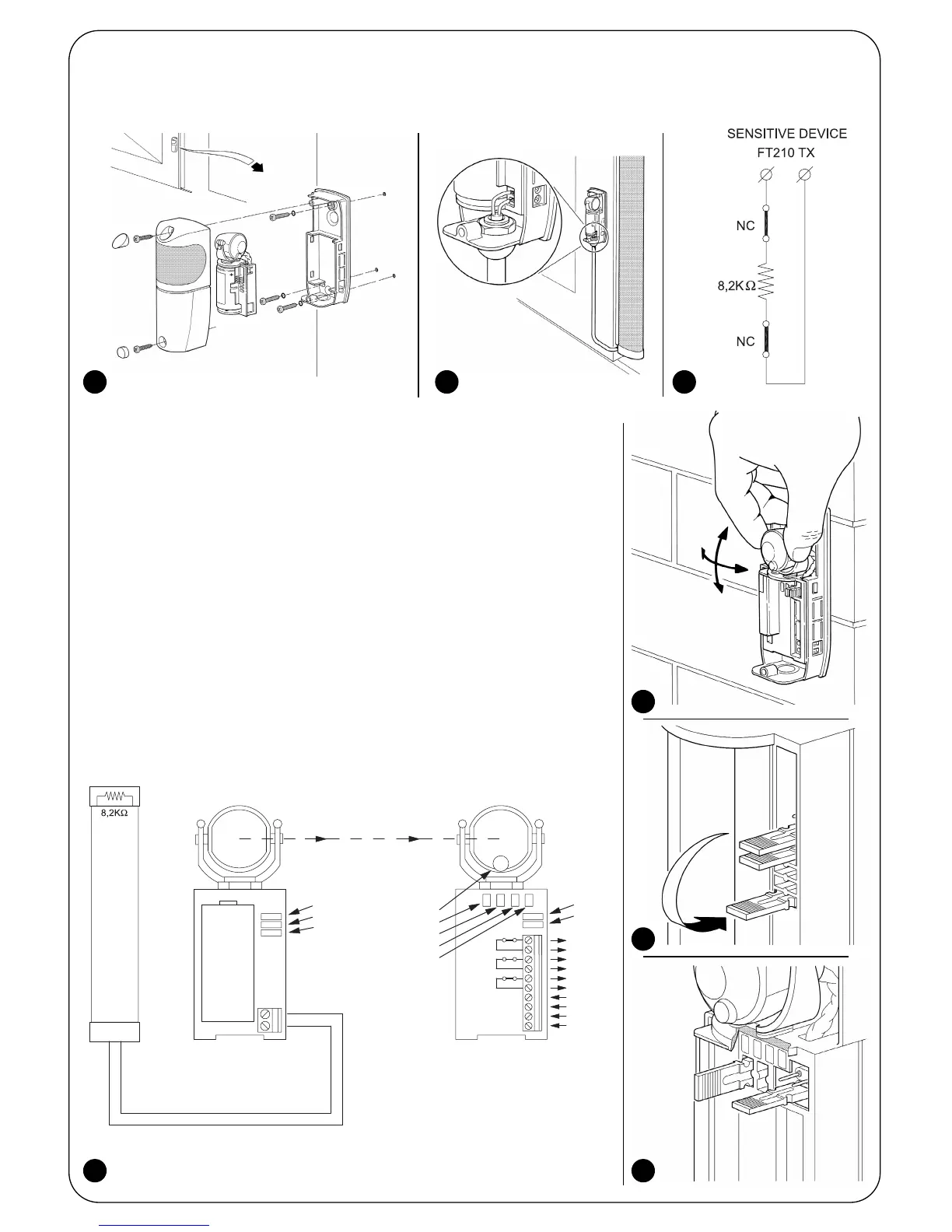

3. Zamontować nadajnik na ruchomym skrzydle tak, jak wskazano na rysunku 11.
4. Podłączyć przewody elektryczne listwy krawędziowej o oporności 8,2KΩ, tak, jak wskazano na rysunku 12. Rezystor znajdujący
się w zaciskach TX ma być usunięty i zastosowany jako końcówka listwy krawędziowej lub też nie, jeżeli listwa posiada swój rezystor
końcowy.
