82

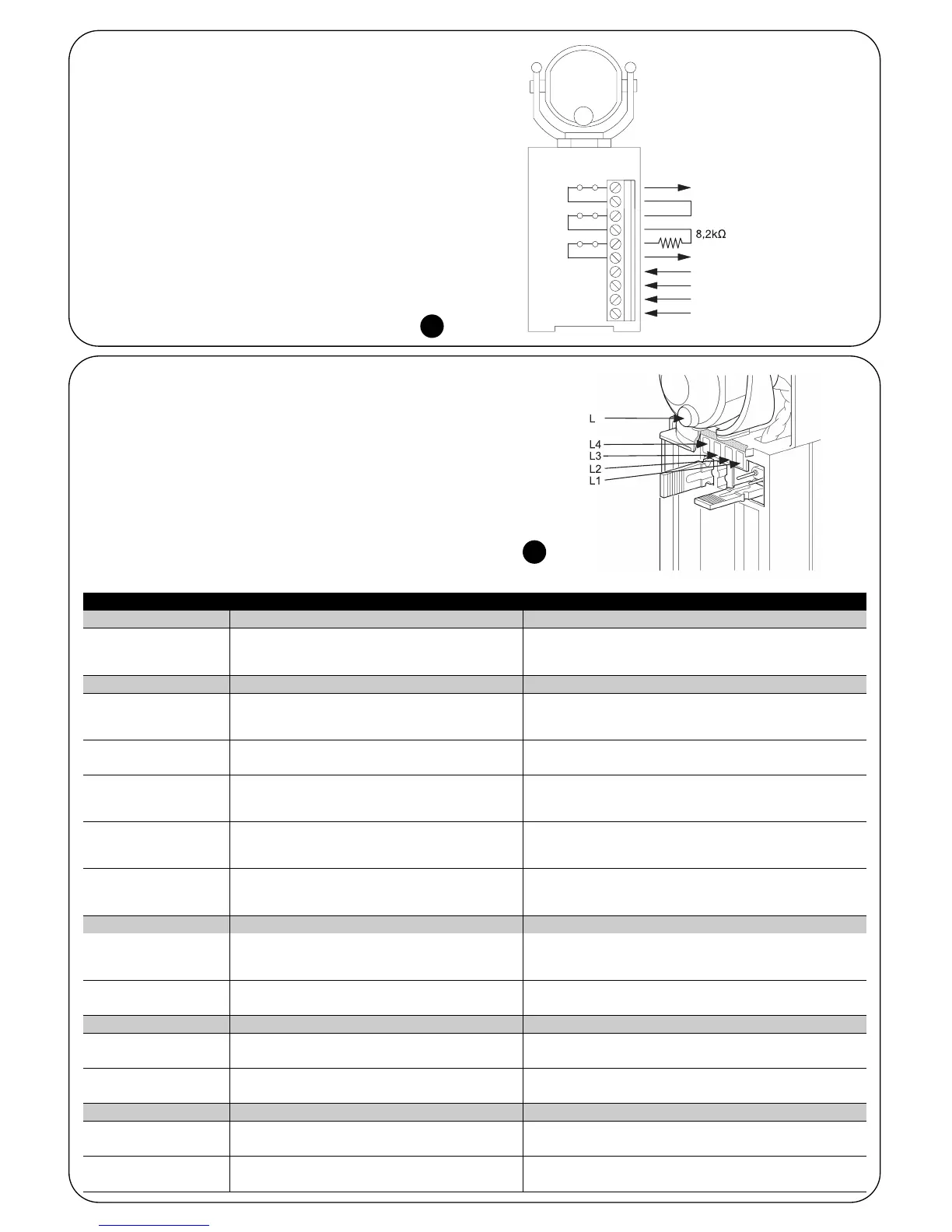

5.3) Przykład połączenia FT210 do centrali z
wejściem STOP ze stałymoporem 8,2kohm
W przypadku gdy centrala posiada wejście STOP na
opór równy 8,2kohm, ustawić szeregowo dwa styki
FOTO i STOP odbiornika opór 8,2kohm tak, jak
wskazano na rysunku 29.
29
5.4) Sygnalizacja
Odbiornik FT210 posiada kilka diod sygnalizacyjnych (patrz
rysunek 30), które sygnalizują różne stany funkcjonowania.
30
Listwa krawędziowa podłączona do nadajnika
jest uaktywniona
Włączona
(styk STOP: zamknięty)
Wyłączona
(styk STOP: zamknięty)
Dioda L3 (czerwona) Przyczyna Działanie
Dioda L4 (zielona) Przyczyna Działaniee
Dioda L1 (czerwona) Przyczyna Działanie
7 krótkich mignięć
przerwa
7 krótkich mignięć
Jak najszybciej wymienić baterię w nadajniku na
identyczną
Tabela 5: sygnalizacja
Dioda L (czerwona) Przyczyna Działanie
2 krótkie mignięcia
przerwa
2 krótkie mignięcia
Sygnalizacja rozładowanej baterii w TX
Miganie regularne
Częstotliwość migania wskazuje na jakość
odbioru: im wolniejsze miganie tym lepszy
odbiór.
Wszystko Ok jeśli miganie jest wolne: maksymalnie 3
mignięcia na sekundę, w przeciwnym wypadku należy
sprawdzić ustawienie liniowe TX i RX
Świeci się Brak sygnału, styk “FOTO” pozostaje otwarty
Usunąć przeszkodę lub poprawić ustawienie liniowe
pomiędzy TX i RX
4 krótkie mignięcia
przerwa
4 krótkie mignięcia
Nadajnik w trybie WOLNYM Wszystko OK jeżeli brama nie rusza się
5 krótkich mignięć
przerwa
5 krótkich mignięć
Odbiornik odbiera sygnał podczerwieni, który
zakłóca odbiór i którego nie rozpoznaje
Obcy nadajnik wysyła sygnał w kierunku odbiornika,
należy usunąć zakłócenie; sprawdzić ustawienie
liniowe wszystkich urządzeń
Odbiornik odbiera sygnał podczerwieni
pochodzący z drugiego nadajnika FT210.
Usunąć drugi nadajnik. Dwa nadajniki FT210 nie mogą
być ustawione na tym samym obszarze.
Włączona
Sygnalizuje błąd testu początku ruchu i
nadajnik nie przechodzi na sposób SZYBKI
Błąd w połączeniu lub programowaniu wejścia
FOTOTESTu Prawdopodobne wadliwe funkcjonowanie
czujnika ruchu
Dioda L2 (żółta) Przyczyna Działanie
Wyłączona
Test początku ruchu zakończył się
pozytywnie.
Wszystko OK
Włączona
(Styk STOP: otwarty)
Listwa krawędziowa podłączona do nadajnika
jest uaktywniona
Sprawdzić powód uaktywnienia listwy
Listwa krawędziowa podłączona do nadajnika
nie jest uaktywniona
Wszystko OK
Listwa krawędziowa podłączona do nadajnika
nie jest uaktywniona
Wszystko OK
Wyłączona
(styk STOP: otwarty)
Sprawdzić powód uaktywnienia listwy
