2.2) Verbinder und Versorgungskabel (dieser Punkt bezieht sich nur auf die Version NEOMAT A und ist für technisches Kun-
dendienstpersonal bestimmt)
ACHTUNG: falls das Versorgungskabel beschädigt sein sollte, muss es mit einem gleichen ersetzt werden, das beim
Hersteller oder dessen Kundendienst erhältlich ist.

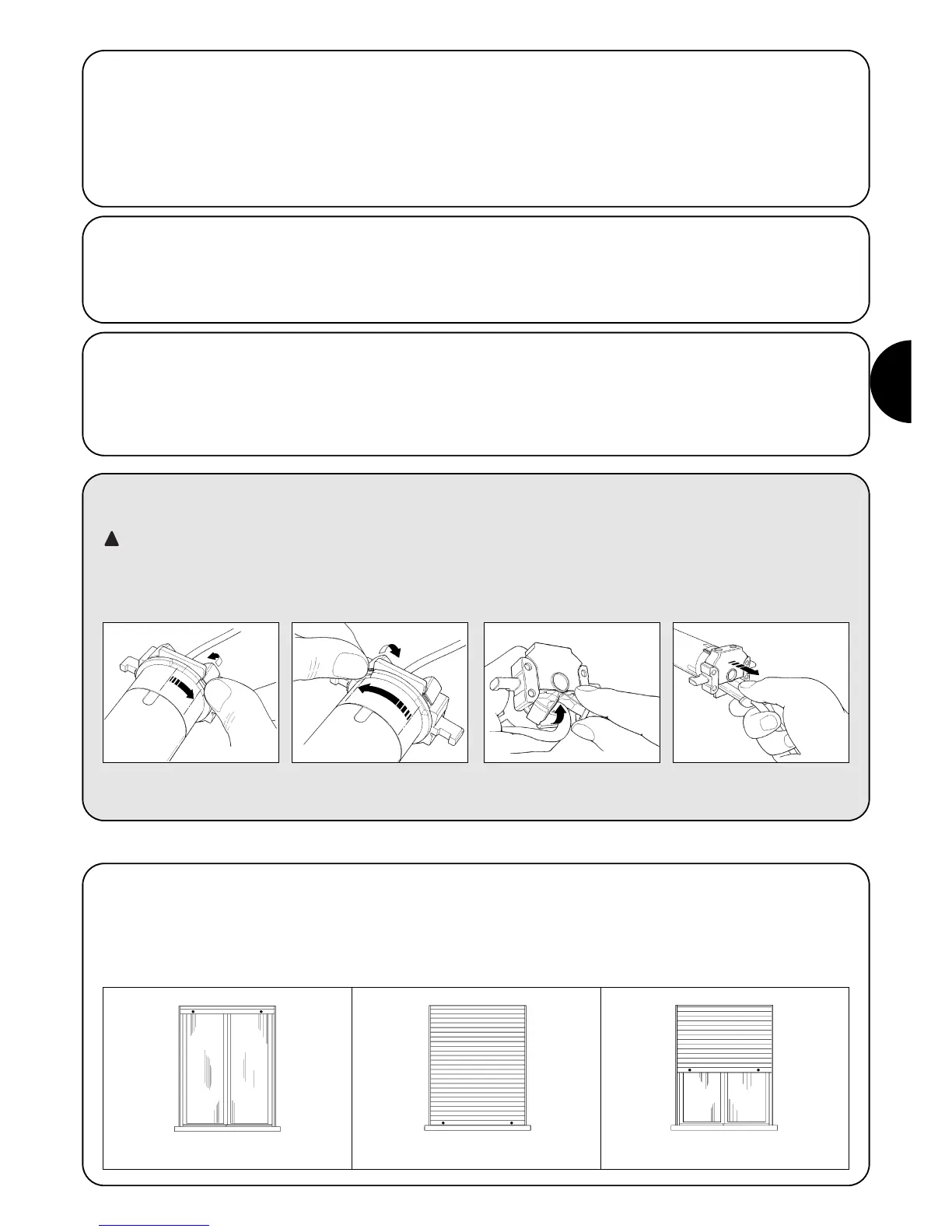

Falls der Motor vom Versorgungskabel abgetrennt werden muss, ist wie in den folgenden Abbildungen gezeigt vorzugehen:
!
Die Rohrmotoren der Serie NEOMAT A verfügen über ein elektroni-
sches Endschaltersystem; die elektronische Steuerung unterbricht
die Bewegung, wenn die Jalousie die programmierten Öffnungs-
und Schließpositionen erreicht. Diese Positionen werden über Pro-
grammierung gespeichert; die Programmierung muss direkt mit
installiertem Motor und ganz montierter Jalousie gemacht werden.
Der Motor kann auch gesteuert werden, wenn die Positionen “0“
(Jalousie geöffnet) und “1“ (Jalousie geschlossen) noch nicht pro-
grammiert worden sind, die Bewegung wird dann aber nur erfolgen,
solange der Steuerbefehl gegeben wird. Es kann auch eine Zwi-
schenposition (Pos. “I”) für die Teilöffnung der Jalousie programmiert
werden.
Die Nutmutter drehen, bis sich die
Abkantung auf einem der Einspann-
zähne befindet, dann ausspannen.
Den Vorgang am anderen Zahn
wiederholen
Das Kabel nach innen biegen und
den Schutz entfernen, indem er
behutsam nach außen gedreht wird
Den Verbinder herausziehen
3) Einstellungen
Jalousie geöffnet (Pos. “0”) Jalousie geschlossen (Pos.”1”) Zwischenposition (“I”)
2.1.2) Eingang “TTBUS”:
Der “TTBUS” ist ein Bus, der entwickelt wurde, um die Steuerungen
der Motoren für Markisen und Jalousien kontrollieren zu können. Der
Bus sieht die Möglichkeit vor, separat bis zu 100 Steuerungen zu
kontrollieren, indem diese mit nur 2 Leitern (gemeinsamer Leiter und
“TTBUS”) parallelgeschaltet werden. Weitere Auskünfte sind in den
Anleitungen der Fernsteuerungen per “TTBUS” enthalten.
2.1.3) Wetterwächter:
Am Eingang “Wetterwächter” kann ein einfacher Windsensor (Wind-
wächter) oder ein spezieller Wind-Sonne-Regenwächter zwischen
gemeinsamem Leiter (schwarzem Leiter) und Eingang Wetterwäch-
ter (orangem Leiter) angeschlossen werden. An demselben Sensor
können bis zu 5 parallelgeschaltete Steuerungen angeschlossen
werden, wobei die Polung der Signale zu beachten ist (an allen
Motoren muss der schwarze Leiter mit dem schwarzen und der
orangefarbige mit dem orangefarbigen verbunden werden).
2.1.1) Eingang “Schrittbetrieb”:
Um die Automatisierung manuell zu steuern, kann eine einfache
Taste (zwischen gemeinsamem Leiter und Eingang Schrittbetrieb)
angeschlossen werden. Der Betrieb erfolgt mit dieser Sequenz:
Anstieg- Stop – Abstieg – Stop.
Wird die Taste länger als 3 Sekunden (aber kürzer als 10) gedrückt
gehalten, so aktiviert sich immer eine Aufwärtsbewegung (wie durch
Druck auf die Taste ▲ der Funksteuerungen). Wird die Taste länger
als 10 Sekunden gedrückt, so aktiviert sich immer eine Abwärtsbe-
wegung (wie durch Druck auf Taste ▼). Diese Besonderheit kann
nützlich sein, um mehrere Motoren, unabhängig von ihrem Betriebs-
status, auf dieselbe Bewegung zu “synchronisieren”.
