ROBO
4
FIG. 1
290
250
88
90
195
FIG. 2
FIG. 3

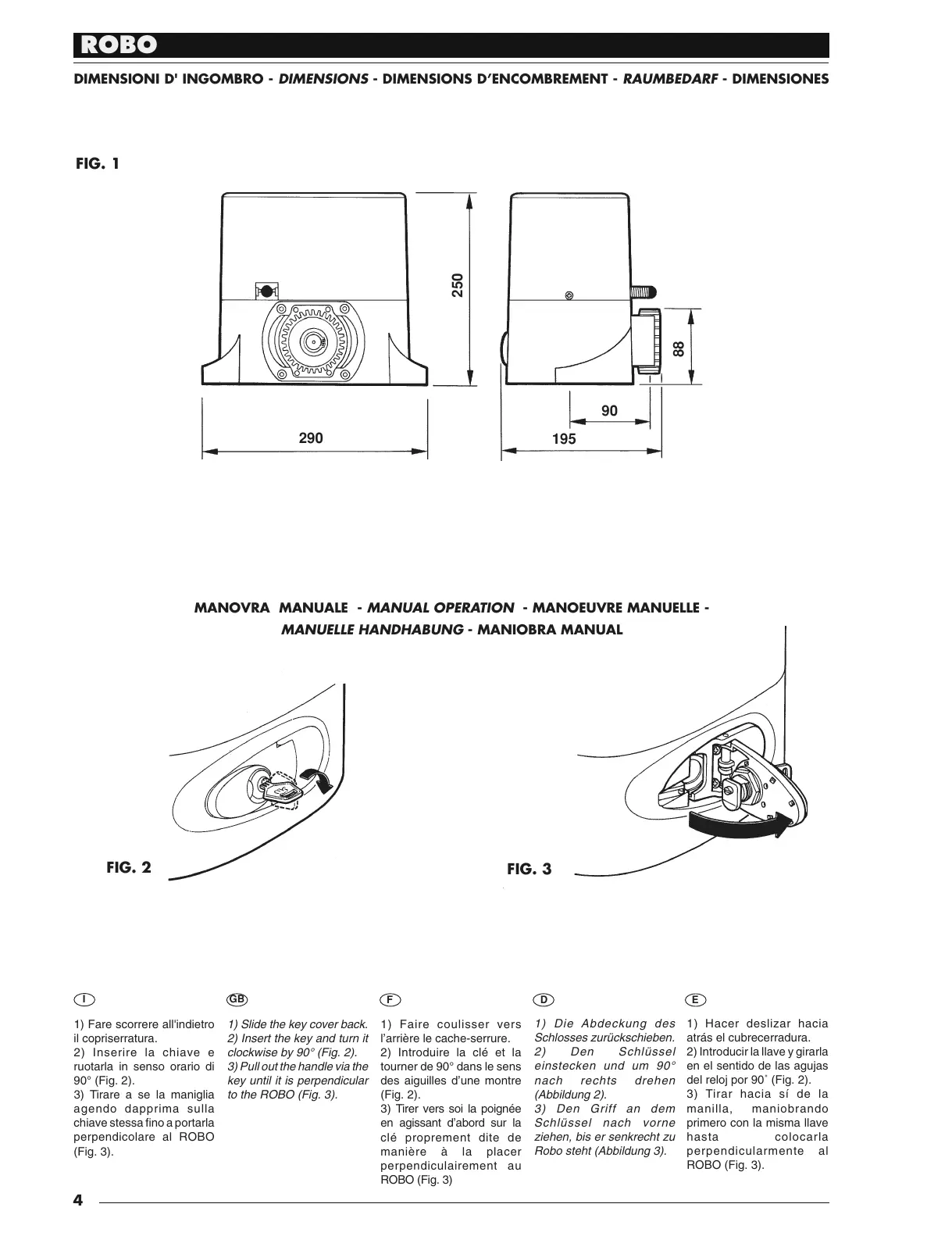

MANOVRA MANUALE - MANUAL OPERATION - MANOEUVRE MANUELLE -
MANUELLE HANDHABUNG - MANIOBRA MANUAL
DIMENSIONI D' INGOMBRO - DIMENSIONS - DIMENSIONS D’ENCOMBREMENT - RAUMBEDARF - DIMENSIONES
1) Slide the key cover back.
2) Insert the key and turn it
clockwise by 90° (Fig. 2).
3) Pull out the handle via the
key until it is perpendicular
to the ROBO (Fig. 3).
1) Faire coulisser vers
l’arrière le cache-serrure.
2) Introduire la clé et la
tourner de 90° dans le sens
des aiguilles d’une montre
(Fig. 2).
3) Tirer vers soi la poignée
en agissant d’abord sur la
clé proprement dite de
manière à la placer
perpendiculairement au
ROBO (Fig. 3)
1) Die Abdeckung des
Schlosses zurückschieben.
2) Den Schlüssel
einstecken und um 90°
nach rechts drehen
(Abbildung 2).
3) Den Griff an dem
Schlüssel nach vorne
ziehen, bis er senkrecht zu
Robo steht (Abbildung 3).
1) Hacer deslizar hacia
atrás el cubrecerradura.
2) Introducir la llave y girarla
en el sentido de las agujas
del reloj por 90˚ (Fig. 2).
3) Tirar hacia sí de la
manilla, maniobrando
primero con la misma llave
hasta colocarla
perpendicularmente al
ROBO (Fig. 3).
1) Fare scorrere al l'in die tro
il copriserratura.
2) Inserire la chiave e
ruotarla in senso orario di
90° (Fig. 2).
3) Tirare a se la maniglia
agendo dapprima sulla
chia ve stessa fi no a por tar la
perpendicolare al ROBO
(Fig. 3).
I
GB
F D
E
