21
05-711

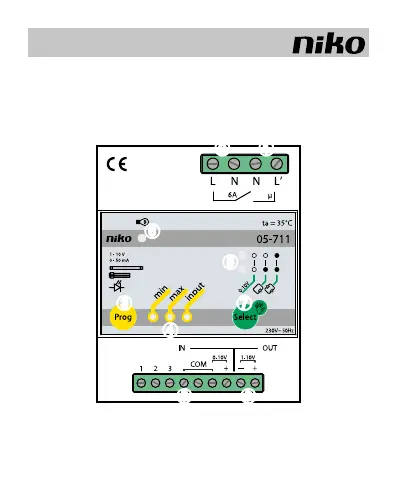

➊ bornes de raccordement BER ➏ LED de charge
➋ bornes de racc. alimentation 230V~ ➐ touche 'select'
➌ touche de programmation ➑ bornes de racc. commande
➍ LED de programmation ➒ bornes de racc. 1-10V SORTIE
➎ LED 'input'
➋ ➊
➏
➎
➌ ➐
➍
fig. 1
➑ ➒
Si tout a été raccordé correctement et que le système est alimenté, toutes les
LED s'allument simultanément pendant 1s. Vous pouvez à présent commander
manuellement l'éclairage raccordé au moyen de la touche 'select'.
La touche 'select' fait donc office de commande à 1 bouton-poussoir.
FR
