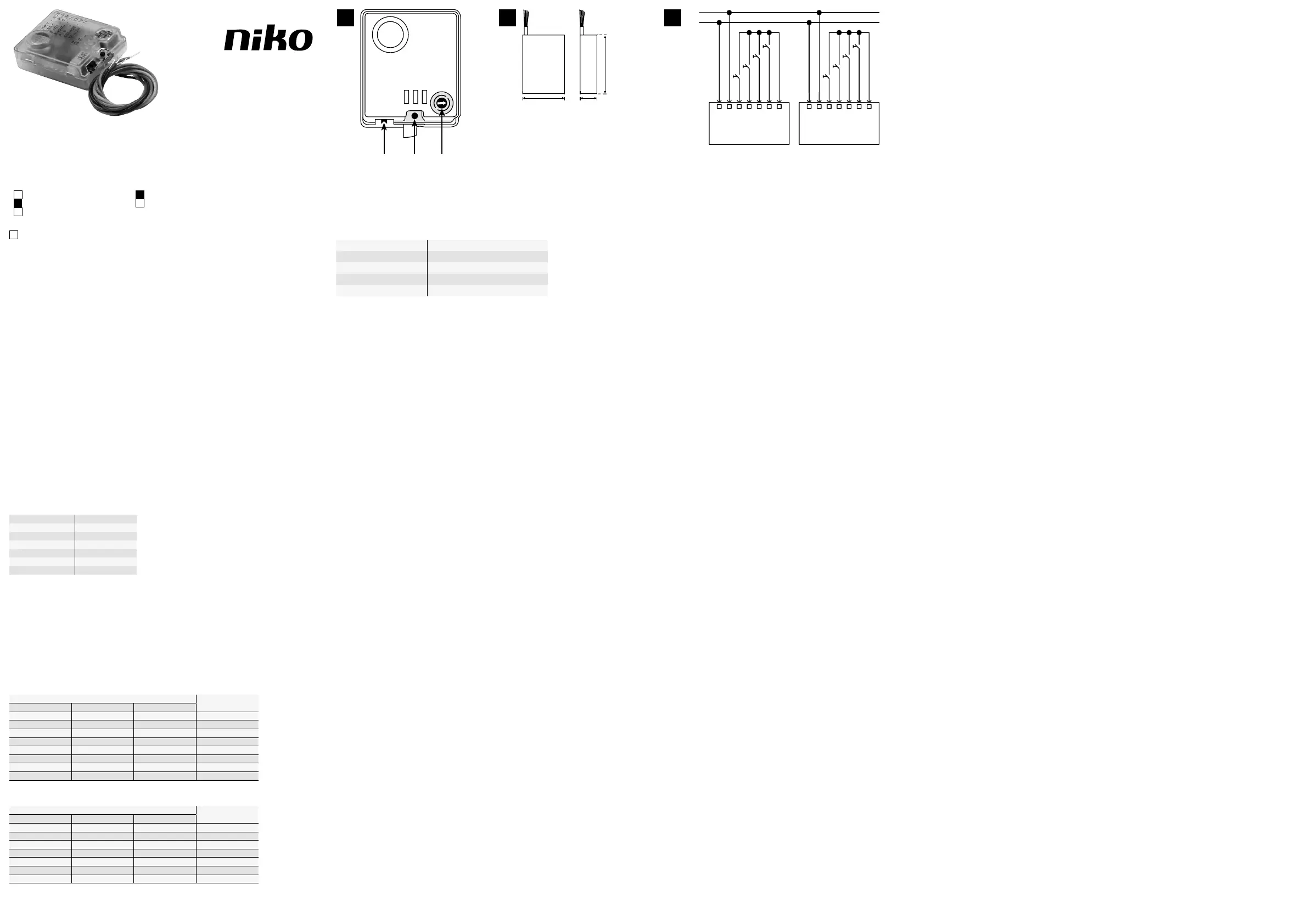

PL
INSTRUKCJA INSTALACJI
1. Opis produktu
Kombinowany moduł grup i scen do uniwersalnych ustawień czterech grup lamp lub wyboru czterech scen oświetle-
niowych. Możliwe są także kombinacje obu opcji.
2. Programowanie wartości (1a–c)
Przegląd przełączników i przycisku:
(1a) = przełącznik grup lub scen
(1b) = przycisk programowania
(1c) = numeryczny przełącznik obrotowy
1. Nacisnąć przycisk programowania, aż zacznie migać LED z naklejką 10.
2. Za pomocą numerycznego przełącznika obrotowego ustawić miejsce dziesiątek (tzn. 0 lub 1, możliwa najwyższa
liczba grup lub scen to 16).
3. Ponownie nacisnąć przycisk programowania. Wartość zostaje zapisana w pamięci i LED z naklejką 1 miga.
4. Numerycznym przełącznikiem obrotowym ustawić miejsce jednostek (tzn. 0 do 9, lub 0 do 6 w przypadku,
gdy w miejscu dziesiątek znajduje się 1).
5. Przełącznik grup lub scen ustawić na GC lub SC, zależnie od tego, czy stosowane jest wejście (T1–T4) dla
sterowania grupami lub scenami.
6. Aktywować odpowiednie wejście, krótko naciskając przycisk na wejściu (T1–T4).
Wszystkie LED-y migają przez krótki czas aż do momentu potwierdzenia zakończenia programowania.
Programowanie zostaje przerwane, gdy zamiast przycisku na wejściu T1–T4 zostanie naciśnięty przycisk
programowania.
3. Wskazówki bezpieczeństwa
!
Przed rozpoczęciem instalacji upewnić się, że przewody elektryczne nie są pod napięciem.
Instalacji może dokonywać wyłącznie wykwalifikowany elektryk, przy przestrzeganiu obowiązu-
jących w danym kraju przepisów.
4. Okablowanie (3)
Wskazówka: przedłużanie kabli przy DCP-4/BI jest niedozwolone.
Kolory przewodów:
Magistrala DALI DA szary
Magistrala DALI DA szary
COM czarny
T1 brązowy
T2 czerwony
T3 pomarańczowy
T4 żółty
5. Funkcje
Sterowanie grupami:
Krótkie naciskanie: włączanie i wyłączanie oświetlenia (toggle).
Przytrzymywanie w pozycji naciśniętej: ściemnianie oświetlenia (toggle jaśniej/ciemniej).
Wskazówka: Jeśli 2 przyciski będą programowane na tę sam grupę, najpierw zaprogramowany przycisk wyśle
tylko sygnał wł./up a drugi przycisk jedynie sygnał wył./down (brak toggle).
Sterowanie scenami:
Krótkie naciskanie: wywoływanie sceny.
6. Alternatywne ustawienia
(1a) = GC, sterowanie grupami
Zaprogramowana wartość
Grupa
100 x 10 x 1 x
— 0 0 wszystkie
— 0 1 1
— 0 2 2
— itd. ↓ itd. ↓ itd. ↓
— 1 0 10
— 1 1 11
— itd. ↓ itd. ↓ itd. ↓
— 1 5 15
(1a) = SC, sterowanie scenami.
Zaprogramowana wartość
Scena
100 x 10 x 1 x
— 0 1 1
— 0 2 2
— itd. ↓ itd. ↓ itd. ↓
— 1 0 10
— 1 1 11
— itd. ↓ itd. ↓ itd. ↓
— 1 5 15
7. Dane techniczne
Napięcie znamionowe poprzez magistralę DALI
Zużycie energii elektrycznej 6 mA
Stopień ochrony IP20
Zakres temperatur -5 do +40 °C
Wymiary 35x30x12 mm
1
3
2
SC
GC
GREY - BUS
GREY - BUS
BLACK - COM
BROWN - T1
RED - T2
ORANGE - T3
YELLOW - T4
1
10
100
0
1
2
3
4
5
6
7
8
9
1a 1b 1c
35 mm
30 mm 12 mm
DALI-DIM
DCP-4/BI
DALI-DIM
DCP-4/BI
DA
DA
T1
T2
T3
T4
COM
DA
DA
T1
T2
T3
T4
COM
