Manuel d’utilisation 11

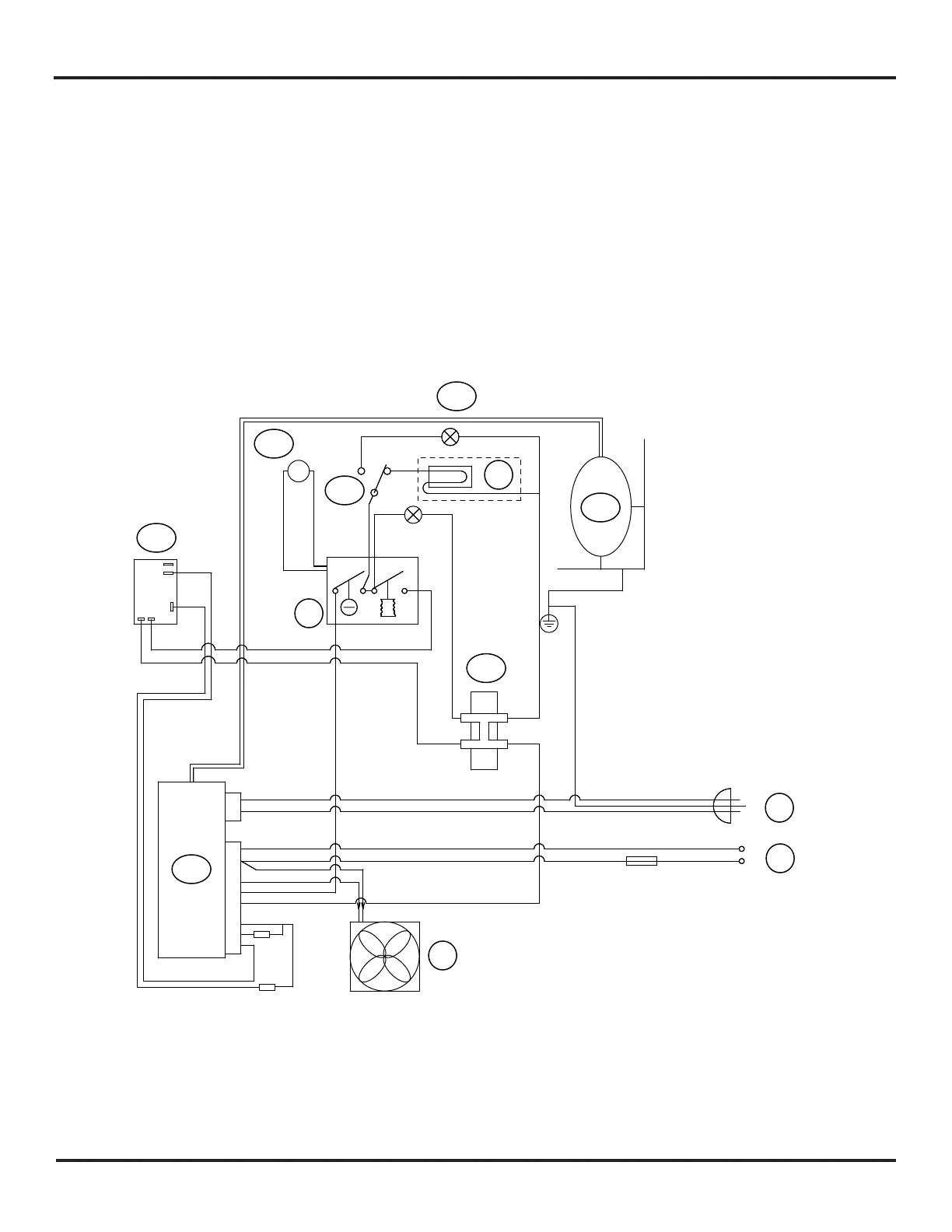

Le schéma de câblage présente les composants suivants (voir Art02279) :
257 ......................................................................................Bloc d’alimentation
99 ..............................................................................................Entrée c.c.
87 .......................................................................................... Entrée secteur
96 ........................................................................ Interrupteur d’alimentation/thermostat
258 ................................................................................. Capteur de l’évaporateur
259 .......................................................................................... Compresseur
97 ......................................................................................Ventilateur 24 V c.c.
101 .......................................................................................Éclairage intérieur
103 .................................................................................... Contacteurs de porte
85 ..................................................Dispositif de chauffage cloison séparation (modèles DE / EV0061)
260 ................................................................................................Relais
219 ........................................................................................Plaque à bornes
Wiring Pictorial- DE/EV0061 Models only
R2
NC
NO
COM
F
L
N
-
+
A
C
D
C
P
T
3
4
6
T
ON
OFF
3
1
24
-
+
T
15A
BK/NR
BK/NR
BK/NR
RD/RG
BL/BL
OR/OR
RD-BL/RG-BL
RD/RG
BK/NR
RD-WH/RG-BC
WH/BC
BK/NR
BK/NR
RD/RG
BK-WH/NR-BC
GR/VE
GR/VE
Art02279
96
99
87
85
97
101
258
260
257
103
259
219
WH/BC
WH/BC
BK/NR
