Norcold DE0041 Series - Vistas Esquemáticas: DE;EV0061 y DC0061

71 MANUAL DE SERVICIOwww.norcold.com

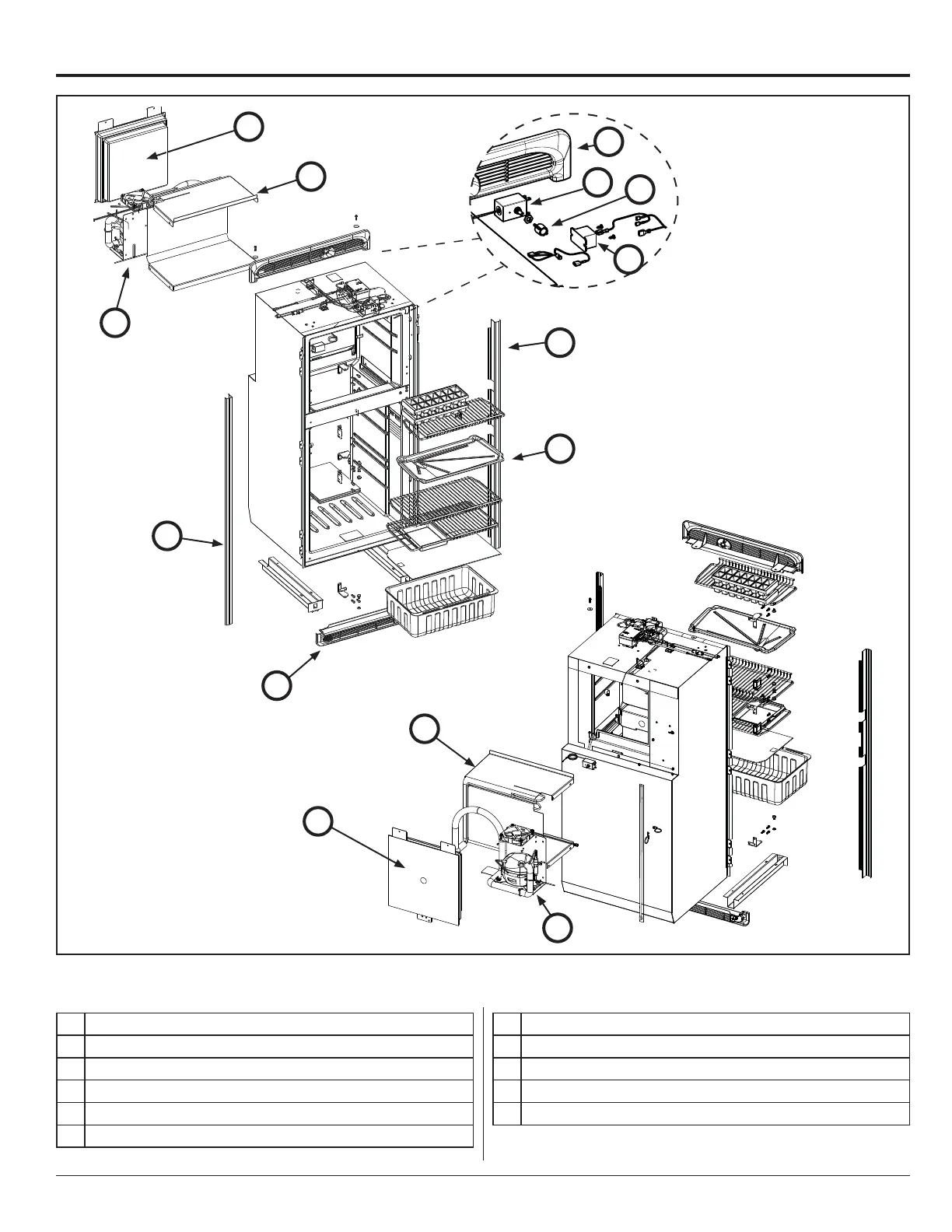

Fig. 3: Modelos DE/EV0061 y DC0061
N.º Descripción
A Toma de ventilación inferior
B Guarnición lateral
C
Perilla de termostato
D
Toma de ventilación superior / cubierta de control
E Termostato
Vistas esquemáticas: DE/EV0061 y DC0061
F Conjunto del panel de espuma
G Relé
H Conjunto de compresor
I Evaporador
J Bandeja de goteo del evaporador
J
H
H
F
B
I
I
F
B
A
C
E
G
D
NOR000697A
NOR000698A
