FUNZIONAMENTO:
Utenze azionate dal pannello comandi:
Con il pannello spento tutte le uscite sono disabilitate attraverso gli interruttori generali security box B1
e B2.
Con il pannello acceso si attiva l'interruttore generale security box B2.
L'interruttore security box B2 non si attiva se la tensione della batteria servizi è inferiore a 6Volt (questo
anche in presenza della rete 230Volt).
Le uscite: Luci_A e Luci_B, Luce esterna e Pompa sono azionate direttamente dai relativi tasti del
pannello comandi.
Utenze azionate dal D+:
Le uscite JP4, JP5 e JP6 sono attive solamente con il motore acceso. Con motore acceso e con
tensione della batteria del veicolo maggiore di 13,3Volt per più di 15 sec. si attiva l'uscita frigo ed i due
relè generali security box B1 e B2 (in questo modo avviene l'accoppiamento delle batterie). L'uscita
frigo e l'accoppiamento si disattivano immediatamente se la tensione scende sotto i 12Volt o
spegnendo il motore.
L'accoppiamento provvede alla ricarica della batteria servizi tramite l'alternatore. Il relè frigo permette
di alimentare a 12V il frigo trivalente sempre quando il motore è in moto.
La luce esterna si spegne automaticamente con il motore in moto.

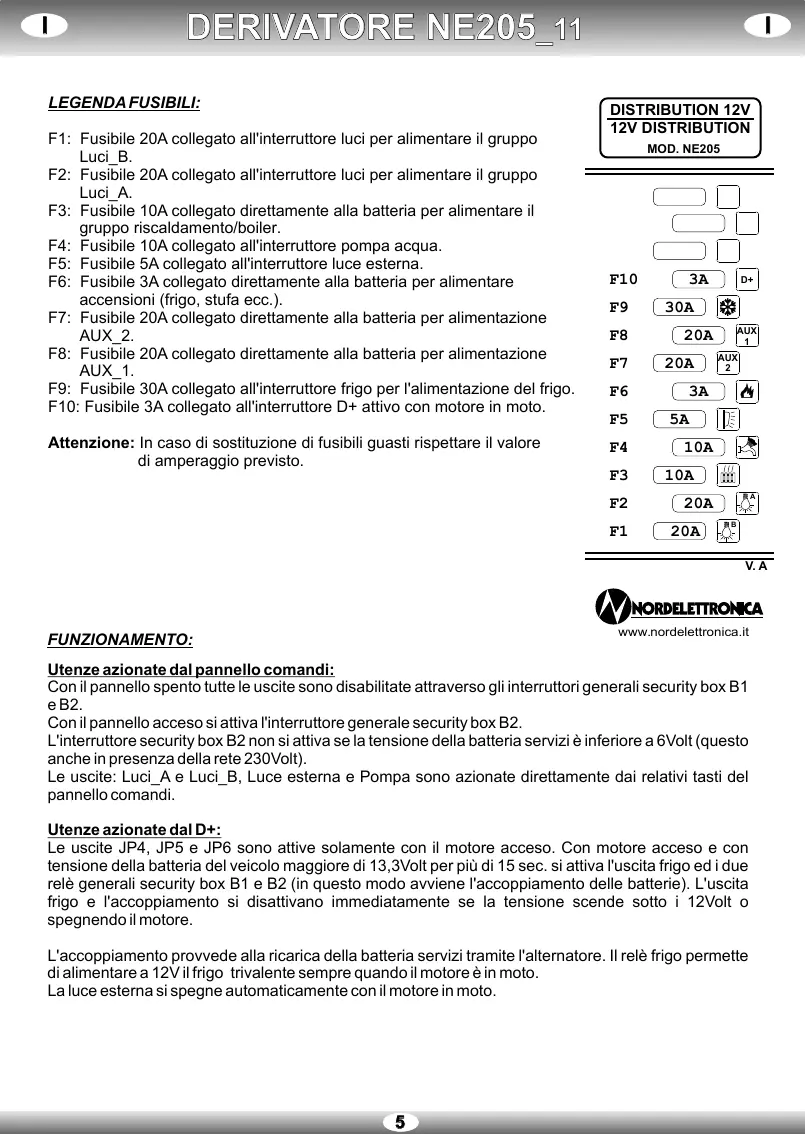

DERIVATORE NE205_11DERIVATORE NE205_11
IIII
F1 20A
AUX
1
F2 20A
F3
10A
F4 10A
F5
5A
F6 3A
F7
20A
F8 20A
F9
30A
F10 3A
MOD. NE205
V. A
DISTRIBUTION 12V
12V DISTRIBUTION
B
A
AUX
2
D+
www.nordelettronica.it
LEGENDA FUSIBILI:
F1: Fusibile 20A collegato all'interruttore luci per alimentare il gruppo
Luci_B.
F2: Fusibile 20A collegato all'interruttore luci per alimentare il gruppo
Luci_A.
F3: Fusibile 10A collegato direttamente alla batteria per alimentare il
gruppo riscaldamento/boiler.
F4: Fusibile 10A collegato all'interruttore pompa acqua.
F5: Fusibile 5A collegato all'interruttore luce esterna.
F6: Fusibile 3A collegato direttamente alla batteria per alimentare
accensioni (frigo, stufa ecc.).
F7: Fusibile 20A collegato direttamente alla batteria per alimentazione
AUX_2.
F8: Fusibile 20A collegato direttamente alla batteria per alimentazione
AUX_1.
F9: Fusibile 30A collegato all'interruttore frigo per l'alimentazione del frigo.
F10: Fusibile 3A collegato all'interruttore D+ attivo con motore in moto.
Attenzione: In caso di sostituzione di fusibili guasti rispettare il valore
di amperaggio previsto.
