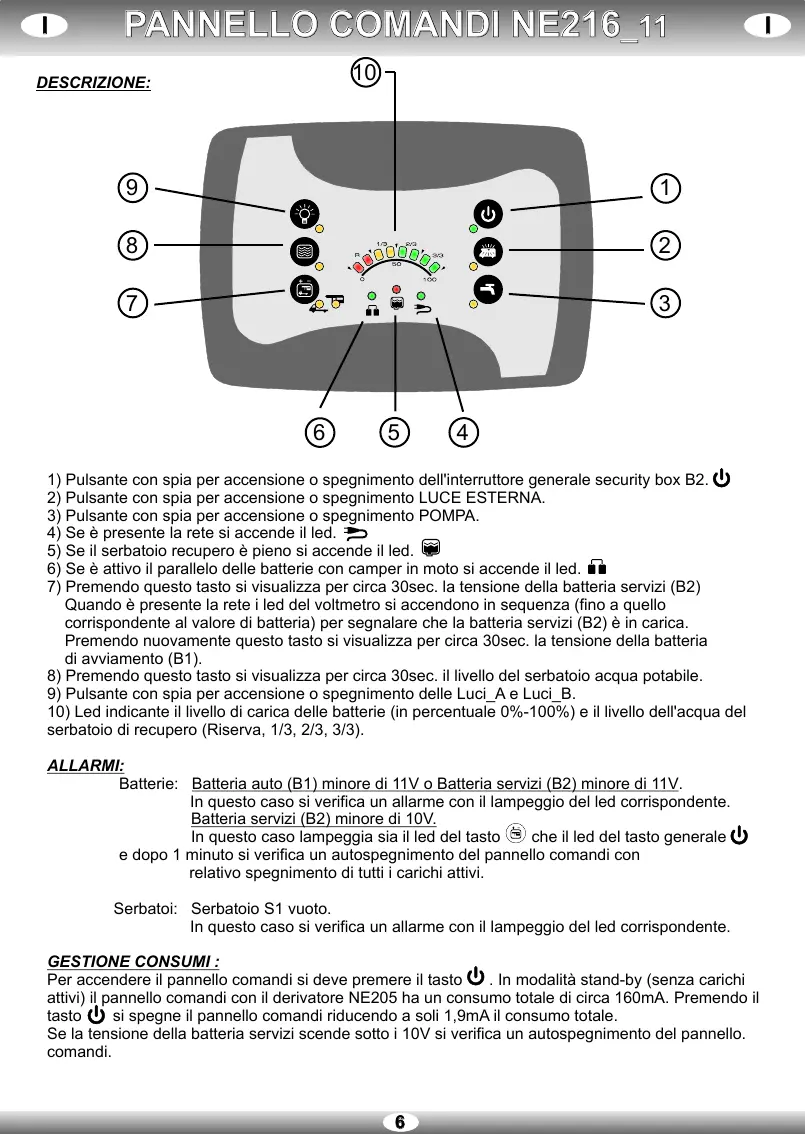

PANNELLO COMANDI NE216_11PANNELLO COMANDI NE216_11
IIII
66
1
9
8
7
2
3
6
5
4
10
DESCRIZIONE:
1) Pulsante con spia per accensione o spegnimento dell'interruttore generale security box B2.
2) Pulsante con spia per accensione o spegnimento LUCE ESTERNA.
3) Pulsante con spia per accensione o spegnimento POMPA.
4) Se è presente la rete si accende il led.
5) Se il serbatoio recupero è pieno si accende il led.
6) Se è attivo il parallelo delle batterie con camper in moto si accende il led.
7) Premendo questo tasto si visualizza per circa 30sec. la tensione della batteria servizi (B2)
Quando è presente la rete i led del voltmetro si accendono in sequenza (fino a quello
corrispondente al valore di batteria) per segnalare che la batteria servizi (B2) è in carica.
Premendo nuovamente questo tasto si visualizza per circa 30sec. la tensione della batteria
di avviamento (B1).
8) Premendo questo tasto si visualizza per circa 30sec. il livello del serbatoio acqua potabile.
9) Pulsante con spia per accensione o spegnimento delle Luci_A e Luci_B.
10) Led indicante il livello di carica delle batterie (in percentuale 0%-100%) e il livello dell'acqua del
serbatoio di recupero (Riserva, 1/3, 2/3, 3/3).
ALLARMI:
Batterie: Batteria auto (B1) minore di 11V o Batteria servizi (B2) minore di 11V.
In questo caso si verifica un allarme con il lampeggio del led corrispondente.
Batteria servizi (B2) minore di 10V.
In questo caso lampeggia sia il led del tasto che il led del tasto generale
e dopo 1 minuto si verifica un autospegnimento del pannello comandi con
relativo spegnimento di tutti i carichi attivi.
Serbatoi: Serbatoio S1 vuoto.
In questo caso si verifica un allarme con il lampeggio del led corrispondente.
GESTIONE CONSUMI :
Per accendere il pannello comandi si deve premere il tasto . In modalità stand-by (senza carichi
attivi) il pannello comandi con il derivatore NE205 ha un consumo totale di circa 160mA. Premendo il
tasto si spegne il pannello comandi riducendo a soli 1,9mA il consumo totale.
Se la tensione della batteria servizi scende sotto i 10V si verifica un autospegnimento del pannello.
comandi.
