Utomhusbelysning Alfred
Art.nr 36-1425 Modell EL-991DN
Läs igenom hela bruksanvisningen före användning och spara
den sedan för framtidabruk. Vireserverar oss förev. text- och
bildfel samt ändringar av tekniskadata. Vidtekniska problem
eller andra frågor, kontakta vår kundtjänst.
Säkerhet
• Varning! Allabelysningsarmaturer måste installeras korrekt
för att inte utgöra livsfara.
• Endast personer med nödvändig kunskap om elinstallationer
får utföra denna installation.
• Saknas denna kunskap, kontakta fackman.
• Följ anvisningen noggrant och spara den för senarebruk.

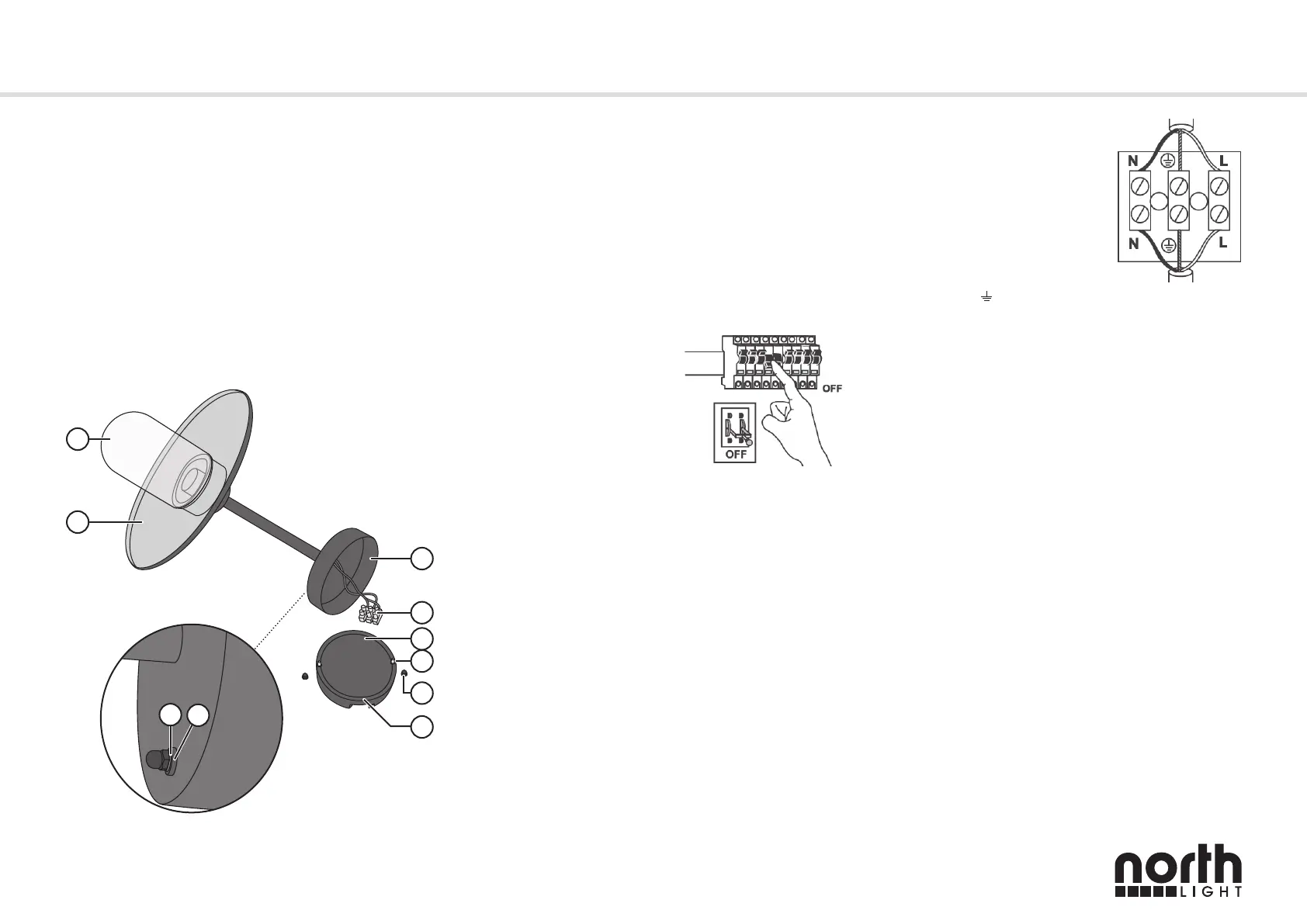

Beskrivning
1. Glob
2. Skärm
3. Väggfäste
4. Kopplingsplint
5. Väggplatta
6. Fästskruv
7. Kupolmutter
8. Gummipackning
9. Metallbricka
10. Gummibricka
Installation
7. Anslut inkommande ledare till
kopplings plinten enligt följande
schema:
- Brun eller svart (fas) ansluts
till kopplingsplintens ingång
märkt”L”.
- Blå (nolledare) ansluts till kopp-
lingsplintens ingång märkt ”N”.
- Gul-grön (jordledare) ansluts
till ingången märkt med
jordsymbol,
.
Varning! Brytalltid strömmen
före installation (strömbrytare och
säkring iläge OFF, eller säkringen
urskruvad).
Obs! Väggplattan ska monteras så
att dess pilmarkering pekaruppåt.
1. Lossa kupolmuttrarna (7) och gummibrickorna (10),
ochtaloss väggplattan (5).
2. Mät ut var utomhusbelysningen ska monteras.
3. För in inkommande ledare genom gummitätningen
iväggplattan.
4. Tryck in fästskruvarna (6) från baksidan av väggplattan
innan den skruvas fast på väggen.
5. Beroende på väggbeklädnad: skruva fast väggplattan
direkt på väggen eller märk upp och borra fästhålen
iväggen och användplugg.
6. Obs! Gummipackningen (8) ska tryckas fast på
väggplattan så att den tätar mot väggfästet när det
monteras.
8. Montera väggfästet på väggplattan så att fästskruvarna
sticker ut på framsidan. Tryckförst fast gummibrickorna
(10) på fästskruvarna (6), montera sedan metallbrickorna
(9) utanför gummibrickorna och skruva sedan fast kupol-
muttrarna (7) längstut.
9. Ta bort globen och skruva ienljuskälla (max 60 W, E27)
(säljs separat). Skruva fast globen och slå till strömmen.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt
lokala föreskrifter. Ärdu osäker på hur du ska gå tillväga,
kontakta din kommun.
Specifikationer
Modell EL-991DN
Spänning 230 V AC, 50 Hz
Ljuskälla Max 60 W, E27 (säljs separat)
Kapsling IP23
Skärm Ø 30 cm
