Ver. 20140528
Utendørsbelysning Alfred
Art.nr. 36-1425 Modell EL-991DN
Les brukerveiledningen grundig før produktet tas ibruk og ta
vare på den for framtidigbruk. Vi reserverer oss motev. feil
itekst og bilde, samt forandringer av tekniskedata. Ved tekniske
problemer eller spørsmål, ta kontakt med vårt kundesenter.
Sikkerhet
• Advarsel! Allelysarmaturer må installeres fagmessig riktig
for ikke åvære til fare for liv oghelse.
• Kun personer med nødvendig kunnskap om elektriske
installasjoner kan utføre denne monteringen. Detvil si at
all montering av fast installasjon må foretas av registrert
installasjonsvirksomhet!
• Hvis man ikke innehar denne kunnskapen, ta kontakt med
enfagperson.
• Følg instruksjonene nøye og ta vare på anvisningen tilev.
seinerebruk.

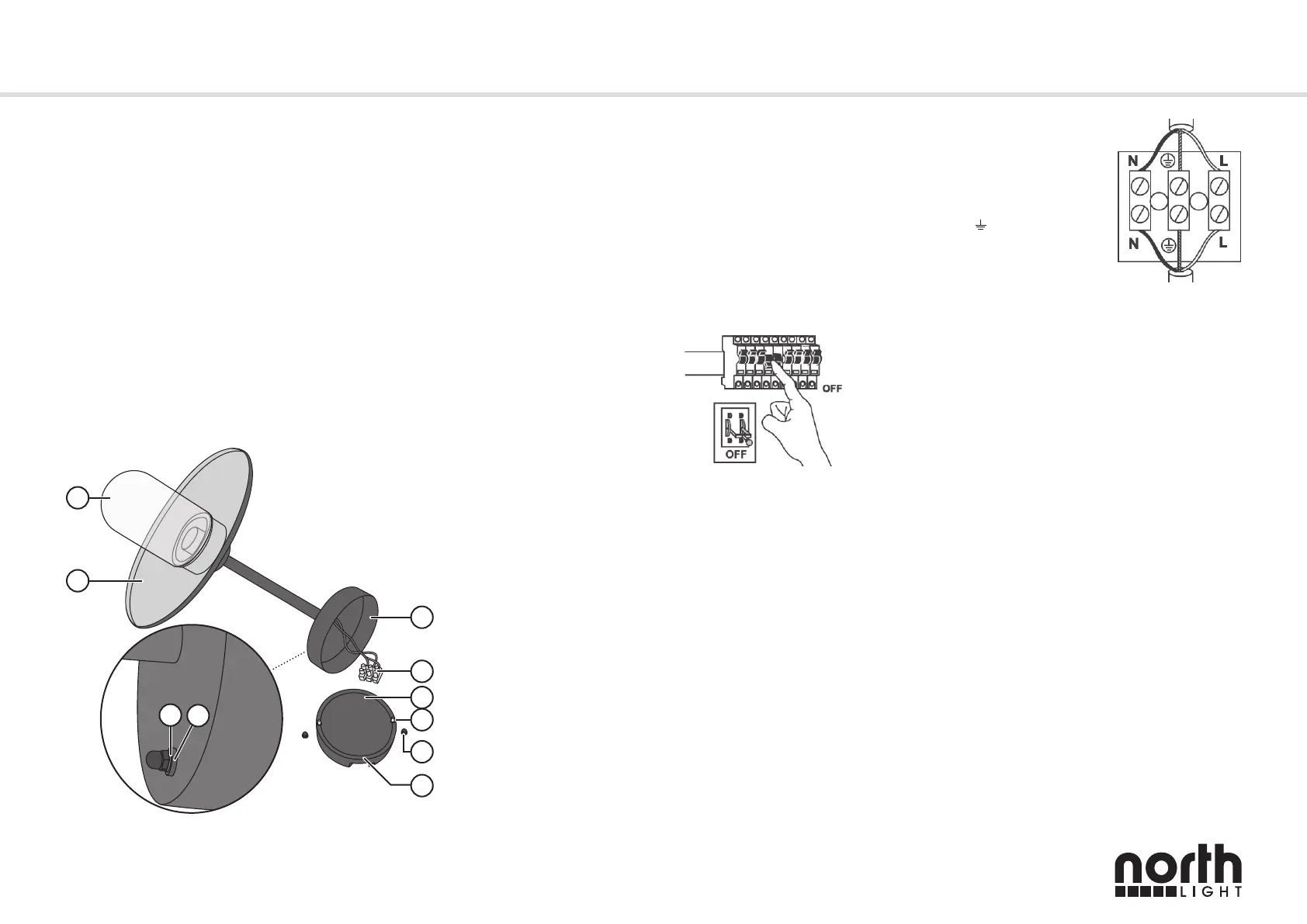

Beskrivelse
1. Glasskuppel
2. Skjerm
3. Veggfeste
4. Koblingsplint
5. Veggplate
6. Festeskrue
7. Kuppelmutter
8. Gummipakning
9. Metallskive
10. Gummiskive
Installasjon
7. Innkommende leder kobles til
koblingsplinten som vist på skjema:
- Brun eller svart kobles til «N»
eller «L».
- Blå kobles til skrue merket «N»
eller «L».
- Gul-grønn ( ) kobles til
inngangen merket med
jordsymbol.
Advarsel! Brytalltid strømmen før
installasjon. Strømbryter og sikring
skal være iOFF-stilling (sikring
skalev. være skrudd ut).
Obs! Veggplaten skal monteres slik
at pilmarkeringen peker oppover.
1. Skruløs kuppelmutrene (7) og gummiskivene (10), og ta
bort veggplaten (5).
2. Finnenplass hvor utendørsbelysningen skal monteres.
3. Førledningen gjennom veggplatens gummitetning.
4. Trykkfesteskruene (6) inn fra baksiden av veggplaten før
den skrus fast på veggen.
5. Avhengig av type veggkledning: Festveggplaten rett på
veggen, eller bygg opp med distanseplugg.
6. Obs! Gummipakningen (8) skal trykkes fast på veggplaten
slik at den tetter mot veggfestet når den monteres.
8. Monter veggfestet på veggplaten slik at festeskruene stik-
ker ut på framsiden. Trykkførst fast gummiskivene (10) på
festeskruene (6), monter deretter metallskivene (9) utenpå
gummiskivene og skru deretter fast kuppelmutrene (7)
ytterst.
9. Fjernglasskuppelen og skru ilyskilden (maks 60 W, E 27)
(selges separat).. Festkuppelen igjen og slå på strømmen.
Avfallshåndtering
Når produktet skal kasseres, må det skje ihenhold til lokale
forskrifter. Hvis du er usikker, ta kontakt med kommunendin.
Spesifikasjoner
Modell EL-991DN
Spenning 230 V AC, 50 Hz
Lyskilde Maks 60 W, E27 (selges separat)
Kapsling IP23
Skjerm Ø 30 cm
