5. Assembler la Base (F) dans le fond du Compartiment de rangement (B), puis xer solidement
à l'aide de quatre Vis n
o
4.

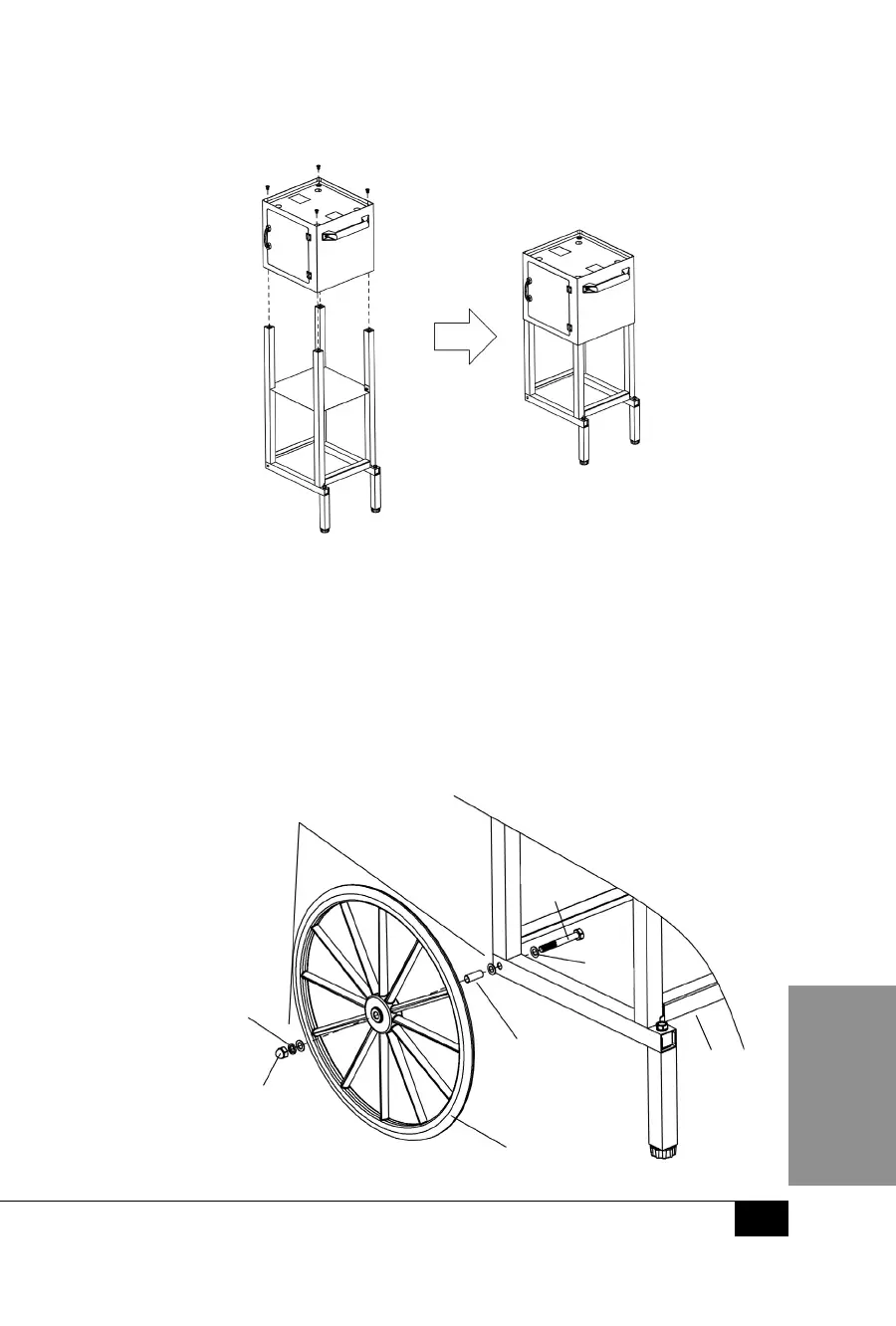

Assemblage des roues
1. Mettre la Rondelle plate n
o
7 sur le Boulon n
o
3 Bolt, puis insérer
dans le trou prépercé à l'intérieur de la Base (F).
2. Mettre la Rondelle plate no 7 et la Douille no 13 à l'une des extrémités du Boulon inséré no 3.
3. Fixer la Roue (E) au Boulon no 3. Mettre la Rondelle plate no 7 et la Rondelle-
frein no 8 sur la Roue (E). Utiliser l'extrémité d'une Clé (K2) avec une petite
encoche pour maintenir le Boulon no 3 en place. Tout en maintenant le
Boulon no 3 en place, serrer le Cache-écrou no 10 à l'aide de la Clé (K1).
4. Refaire la même chose de l'autre côté, en suivant les consignes susmentionnées.
(N
o
10)
Cache-
écrou
(N
o
8)
Rondelle-
frein
(N
o
7)
Rondelle
plate
(N
o
7)
Rondelle
plate
(N
o
3)
Boulon
(N
o
13)
Douille
(F)
Base
(E)
Roue
