FRANÇAIS
36

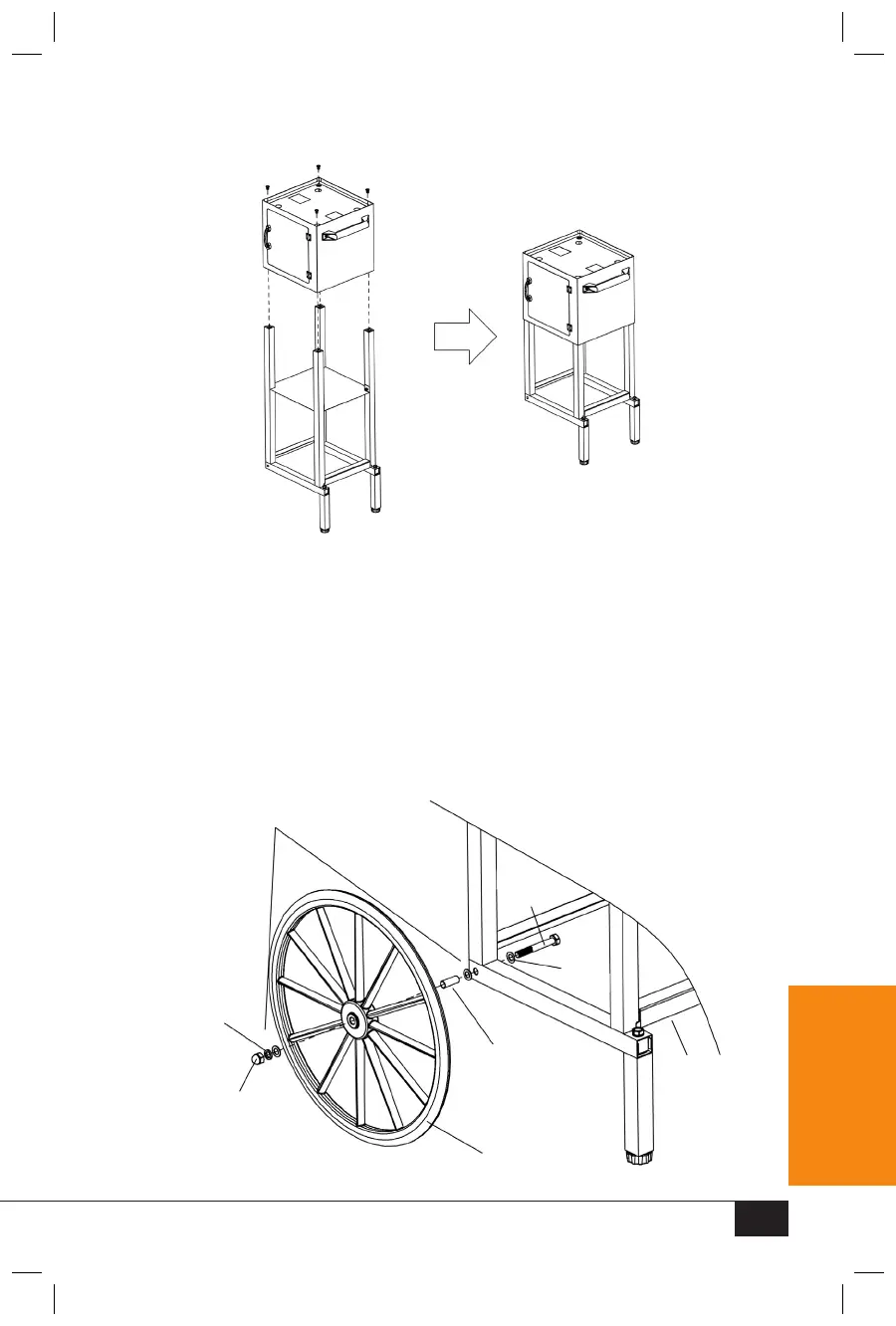

5. Assembler la Base (F) dans le fond du Compartiment de rangement (B), puis xer solidement
à l'aide de quatre Vis nº 4.
Assemblage des roues
1. Poser une Rondelle plate nº 7 sur le Boulon nº 3, puis insérer
dans le trou prépercé à l'intérieur de la Base (F).
2. Poser une Rondelle plate nº 7 et une Douille nº 13 à l'extrémité du Boulon nº 3 inséré.
3. Fixer la Roue (E) sur le Boulon nº 3. Poser une Rondelle plate nº 7 et une
Rondelle frein nº 8 sur la Roue (E). Utiliser l'extrémité d'une Clé (J) avec une
petite encoche pour maintenir le Boulon nº 3 en place. Tout en maintenant le
Boulon nº 3 en place, serrer le Cache-écrou nº 10 à l'aide de la Clé (J).
4. Refaire la même chose de l'autre côté, en suivant les consignes susmentionnées.
(nº 10)
Cache-
écrou
(nº 8)
Rondelle
frein
(nº 7)
Rondelle
plate
(nº 7)
Rondelle
plate
(nº 3)
Boulon
(nº 13)
Douille
(F)
Base
(E)
Roue
