MODÈLE : WFTU40
CARACTÉRISTIQUES :
• Muni d’un interrupteur prioritaire avec
commandes d’arrêt et de mise en marche
• Installation facile
• Accès à distance
• Planification pratique
• BOÎTIER NEMA 3R EN Plastique pour l’intérieur et
l’extérieur
• Voyant à DEL vert indique que l’appareil est alimenté
• Voyant à DEL rouge indique que l’appareil est en état
de charge
• Contacts bipolaires bidirectionnels de 40 A
• Bornes à vis de calibre 8-18 AWG
SORTIE :
Les contacts secs (qui ne sont pas sous tension) et bipolaires bidirectionnels tout-en-un peuvent également être utilisés de
façon unipolaire unidirectionnelle, unipolaire bidirectionnelle et bipolaire unidirectionnelle
CAPACITÉ DES CONTACTS :
CONTACTS NORMALEMENT OUVERTS :
40 A RÉSISTIF À 120-277 V c.a. 60Hz
30 A INDUCTIF À 120-277 V c.a.
1 HP, INTENSITÉ MAXIMALE DE 30, 90 LRA À 120 V c.a.
2 HP, INTENSITÉ MAXIMALE DE 20, 60 LRA À 240 V c.a.
BALLAST DE 30 A À 120 V c.a.
BALLAST DE 20 A À 277 V c.a.
15 A TUNGSTÈNE À 120 V c.a.
20 A RÉSISTIF À 28 V.C.C.
720 VA RÉGIME DE FONCTIONNEMENT
ASSERVI À 120-240 V c.a.
30 A MAX. AU-DESSUS DE 40 °C
CONTACTS NORMALEMENT FERMÉS :
30 A RÉSISTIF À 120-277 V c.a. 60Hz
15 A INDUCTIF À 120-277 V c.a.
1/4 HP, INTENSITÉ MAXIMALE DE 12, 30 LRA À 120 V c.a.
1/2 HP, INTENSITÉ MAXIMALE DE 12, 33 LRA À 250 V c.a.
BALLAST DE 10 A À 120-277 V c.a.
290 VA RÉGIME DE FONCTIONNEMENT ASSERVI À 120 V c.a.
360 VA RÉGIME DE FONCTIONNEMENT ASSERVI À 240 V c.a.
TEMPÉRATURE DE
FONCTIONNEMENT :
-35 °C à 47 °C (-31 °F à 116 °F) et lorsque l’humidité relative est de 10 % à 95 %
ALIMENTATION DE
LA MINUTERIE :
120/208-240/277 V c.a., 60 Hz, détecte la tension automatiquement
(aucun réglage du commutateur DIP nécessaire)
CONSOMMATION :
6 VA MAX. À 120 V c.a.

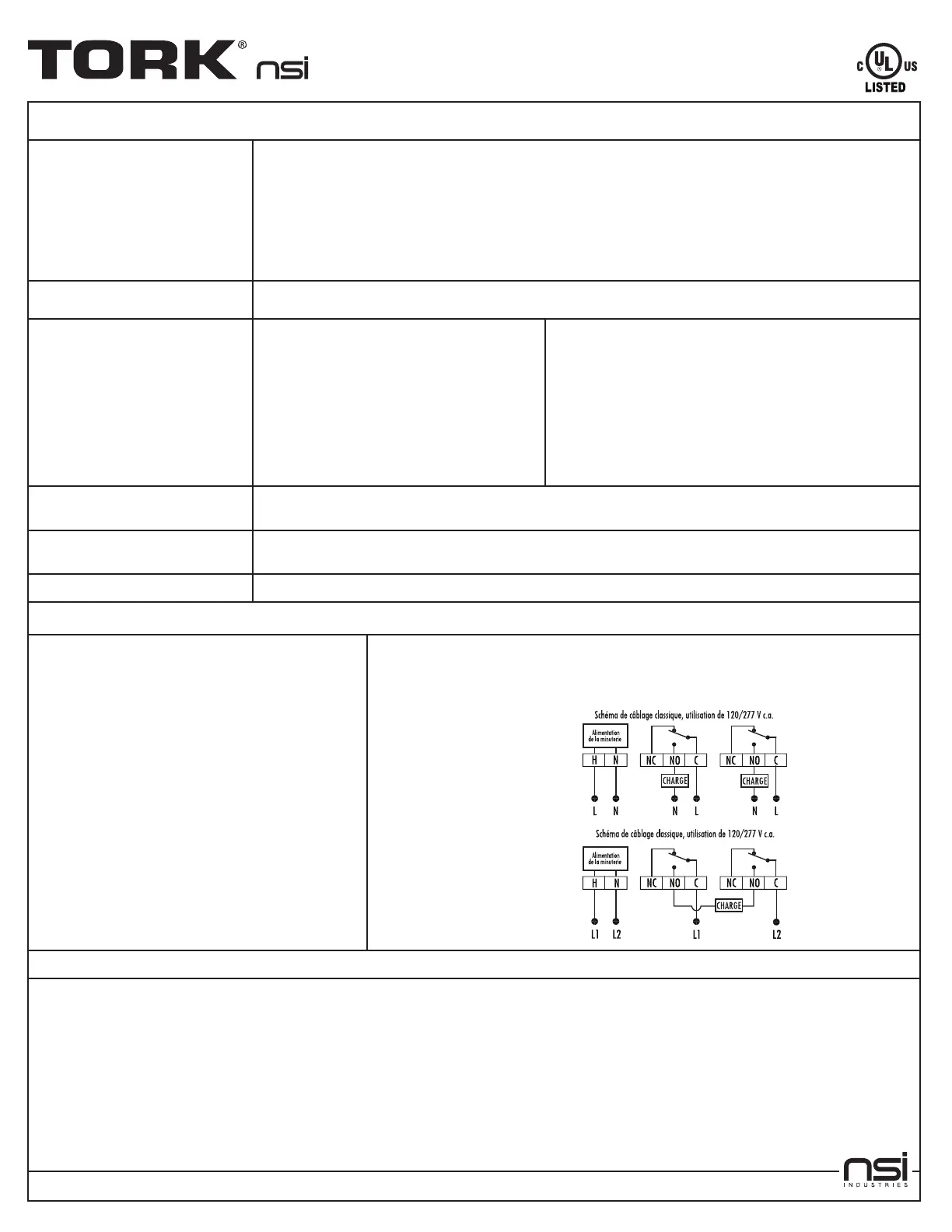

SCHÉMAS DES FILS ET DE L’INSTALLATION
CET APPAREIL DOIT ÊTRE INSTALLÉ PAR
UN ÉLECTRICIEN QUALIFIÉ
1. Installez le boîtier à hauteur des yeux à l’aide de
vis ou d’autres éléments de fixation appropriés.
Insérez les fils d’alimentation et de charge dans
les entrées défonçables situées sur les côtés et le
dessous du boîtier.
2. Câblez selon le schéma de câblage classique
ci-dessous et suivez tous les codes d’électricité de
votre région et le Code national de l’électricité.
3. Afin d’effectuer une connexion à la borne de fa-
çon appropriée, tournez la vis dans le sens con-
traire des aiguilles d’une montre avant d’insérer
les fils. Serrez fermement la borne à vis.
888.500.4598 • www.nsiindustries.com
MINUTERIE WI-FI À
TENSION RÉGLABLE UNIVERSELLE
Utilisez des fils en cuivre de calibre AWG 8-18 pouvant résister à une température de 90 °C. RESPECTEZ LE CODE NATIONAL DE
L’ÉLECTRICITÉ ET TOUS LES CODES LOCAUX QUI PORTENT SUR LE CÂBLAGE. La liaison électrique entre les raccords de conduit n’est pas
automatique et doit être comprise avec l’installation. LE BOÎTIER DOIT ÊTRE MIS À LA TERRE DE FAÇON APPROPRIÉE. Un couple d’au
moins 1,22 kilogramme-force/mètre aux bornes est nécessaire pour assurer une connexion appropriée. Dénudez de 1,27 cm les fils
d’alimentation et de charge.
LI-1123(B)
