MODELO#: WFTU40
CARACTERÍSTICAS: • Con interruptor de anulación de
APAGADO/ENCENDIDO
• Configuración fácil
• Acceso remoto
• Programación conveniente
• Protección de plástico NEMA 3R para interiores
y exteriores
• La luz LED verde indica si está encendido
• La luz LED roja indica que se está cargando
• Contactos DPDT de 40 AMP
• Terminales de tornillos de 8 a 18 AWG
SALIDA:
Los contactos en seco DPDT (sin corriente) todo en uno también pueden utilizarse para SPST, SPDT y DPST
CLASIFICACIONES DEL
CONTACTO:
CONTACTOS NO:
RESISTIVO DE 40 AMPS @ 120-277 VCA 60Hz
INDUCTIVO DE 30 AMPS @ 120-277 VCA
1 HP, 30 FLA, 90 LRA @ 120 VCA
2 HP, 20 FLA, 60 LRA @ 240 VCA
BALASTRO DE 30 AMPS @ 120 VCA
BALASTRO DE 20 AMPS @ 277 VCA
TUNGSTENO DE 15 AMPS @ 120 VCA
RESISTIVO DE 20 AMPS @ 28 VCC
CAPACIDAD DETERMINADA EXPERIMENTALMENTE
DE 720 VA @ 120-240 VCA
30 AMPS MÁX. SOBRE 40 ºC
CONTACTOS NC:
RESISTIVO DE 30 AMPS @ 120-277 VCA 60Hz
INDUCTIVO DE 15 AMPS @ 120-277 VCA
1/4 HP, 12 FLA, 30 LRA @ 120 VCA
1/2 HP, 12 FLA, 33 LRA @ 250 VCA
BALASTRO DE 10 AMPS @ 120-277 VCA
CAPACIDAD DETERMINADA EXPERIMENTALMENTE
DE 290 VA @ 120 VCA
CAPACIDAD DETERMINADA EXPERIMENTALMENTE
DE 360 VA @ 240 VC
TEMPERATURA DE
FUNCIONAMIENTO:
-31°F to 116°F (-35°C to +47°C) con una humedad relativa de 10% a 95%
SUMINISTRO DEL
TEMPORIZADOR:
120/208-240/277 VCA, 60Hz, Detecta el voltaje automáticamente (SIN NECESIDAD DE CON-
FIGURAR EL INTERRUPTOR MAGNÉTICO)
CONSUMO DE ENERGÍA: 6 VA Máx. @ 120 VCA

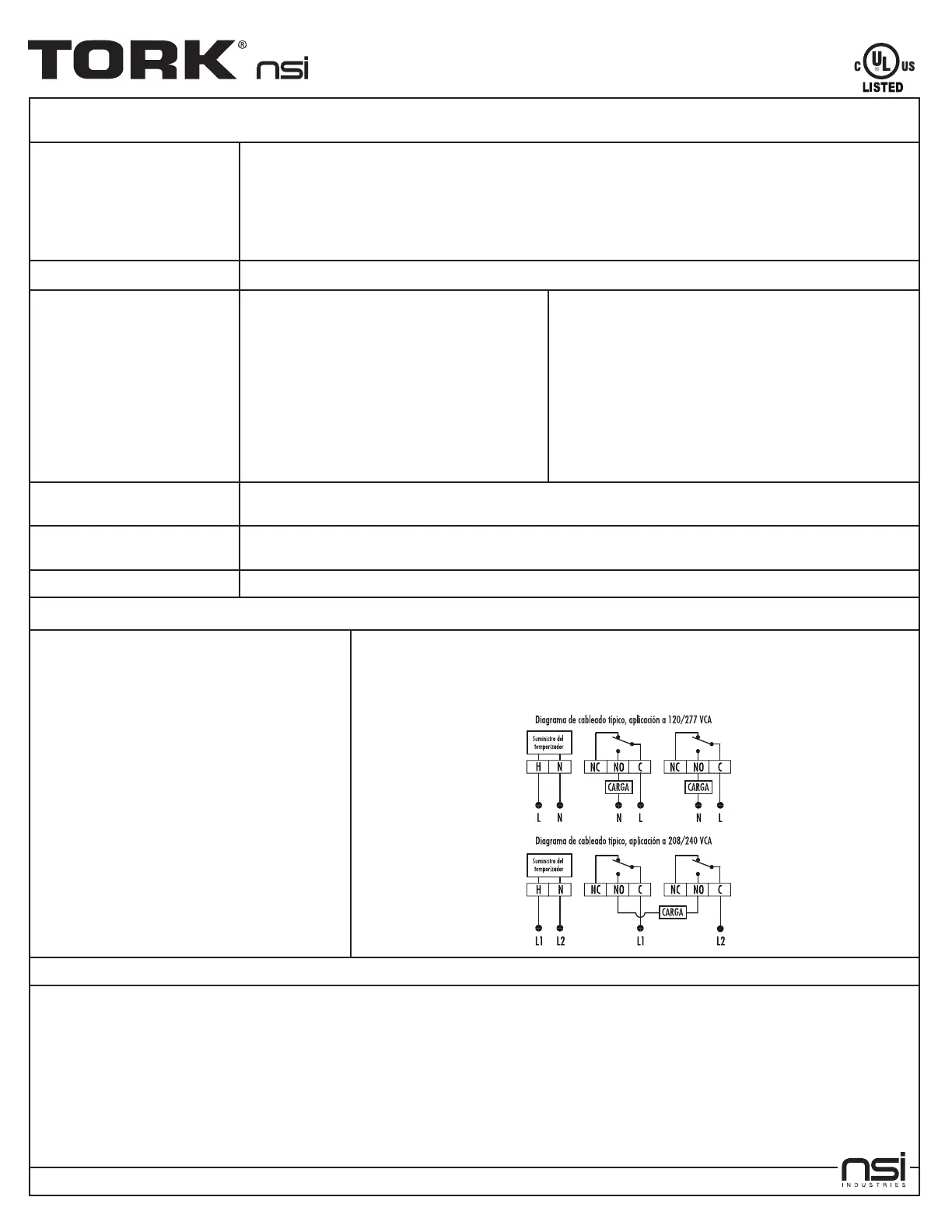

INSTALACIÓN Y DIAGRAMAS DEL CABLEADO
LAS UNIDADES DEBE SER INSTALADAS
POR UN ELECTRICISTA CALIFICADO
1. Monte la caja a la altura de los ojos usando
tornillos u otros dispositivos de fijación ad-
ecuados. Coloque los conductores de carga
y suministro en los orificios semiperforados
inferiores o laterales.
2. Realice el cableado según el diagrama del
cableado típico que aparece a continuación,
y siga todos los códigos locales y el Código
nacional de electricidad.
3. Para asegurar una conexión adecuada al
bloque de terminales, gire el tornillo en direc-
ción contraria a las manecillas del reloj por
completo antes de insertar los cables. Apriete
bien el terminal del tornillo
888.500.4598 • www.nsiindustries.com
INTERRUPTOR DE TIEMPO
WI-FI DE VOLTAJE
MÚLTIPLE UNIVERSAL
Use cable de cobre AWG 8-16 adecuado para 90 ˚C. EL CABLEADO DEBE CUMPLIR CON TODOS LOS CÓDIGOS ELÉCTRICOS
LOCALES Y NACIONALES. La unión entre las conexiones del conducto no es automática y se debe proporcionar como parte
de la instalación. LA CAJA DE PROTECCIÓN DEBE TENER UNA PUESTA A TIERRA ADECUADA. Se requiere un torque mínimo
de 1,22 kgf-m en los terminales para asegurarse de que las conexiones sean las adecuadas. Pele 1,27 cm de los cables de
suministro y de carga.
LI-1123(B)
