14
2. Motor
2-1 Anschließen/Abnehmen von Motor und Motorkabel

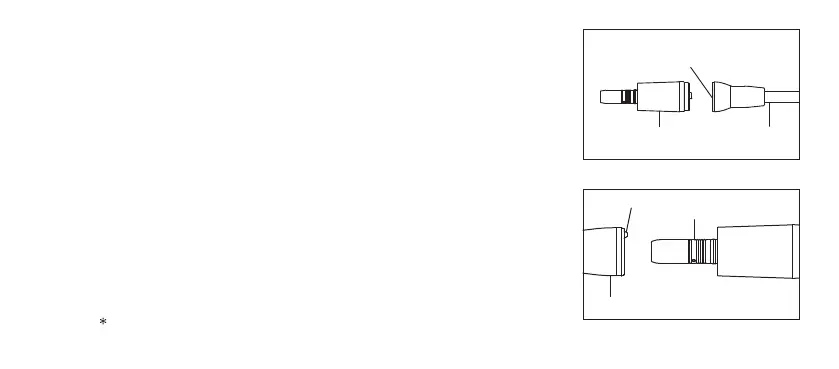

Den Motorstift ausrichten und fest in die Öffnungen des Motorkabelsteckers
einsetzen, die Motorkabelmutter fest anziehen. (Abb. 1)
Zum Entfernen des Motorkabels vom Motor die Motorkabelmutter lösen und den
Motorkabelstecker vorsichtig herausziehen.
2-2 Anschließen/Abnehmen von Motor und Handstück (Option)
Zum Einsetzen des Handstücks Typ E in den Motoreinsatz Handstück und Mutter
ausrichten und beide bis zum Einrasten drehen. (Positionierstifte sind
ausgerichtet)
Zum Entfernen des Motorkabels vom Motor die Motorkabelmutter lösen und den
Motorkabelstecker vorsichtig herausziehen.
Handstück ist nicht enthalten.
Motor
Motorkabel
Motorkabelstecker
Positionierstift
Motoreinsatz
Handstück (Option)
Abb. 1
Abb. 2
