DISASSEMBLY PROCEDURES

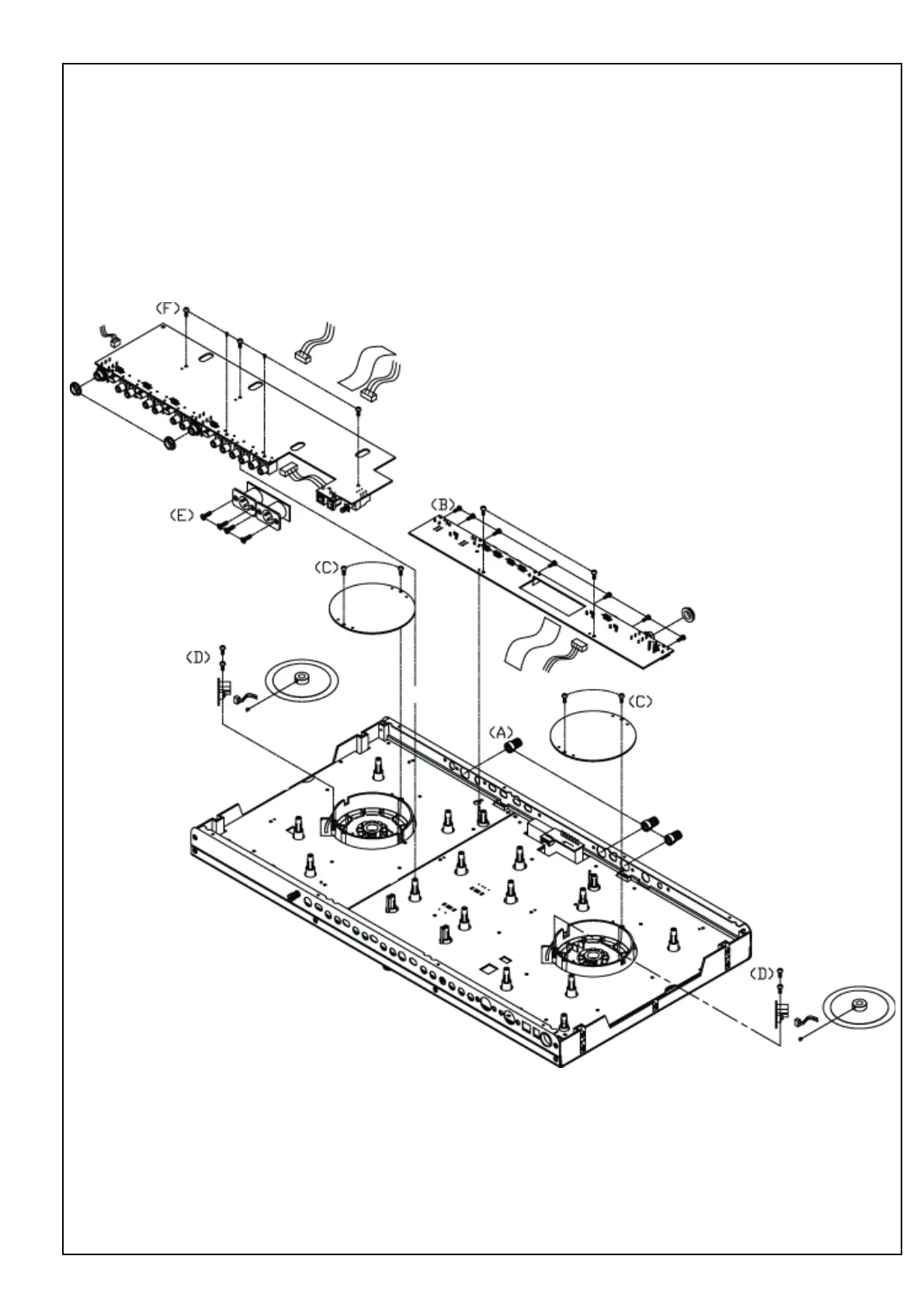

3.REMOVAL HEADPHONE PCB AND DOUSER ASSEMBLY AND XLR JACK ASSEMBLY. (Fig3)
(A) TAKE OUT THE 3 PCS KNOB.
(B) TAKE OUT THE 9 PCS SCREWS,TAKE OUT THE 1 PC NUT HOLDER AND TAKE OUT THE 2 PCS
CONNECTORS.
(C) TAKE OUT THE 4 PCS SCREWS AND TAKE OUT THE 2 PCS PCB FROM THE CABINET.
(D) TAKE OUT THE 6 PCS SCREWS,TAKE OUT THE 2 PCS CONNECTORS AND TAKE OUT THE 2 PCS
DOUSER ASSEMBLY.
(E) TAKE OUT THE 4 PCS SCREWS FROM THE XLR JACK ASSEMBLY.
(F) TAKE OUT THE 5 PCS SCREWS,TAKE OUT THE 2 PCS NUT HOLDER AND TAKE OUT THE 5 PCS
CONNECTORS.FROM THE AN PCB.
Fig.3
