17
1
2
3
4
5
6
7
I
N
P
U
T
V
O
L
T
A
G
E
10
V
AC
~500
m
A
A
U
X
L
I
N
E
G
R
O
UN
D
M
A
S
T
E
R
R
E
C
O
RD
L
I
N
E
P
H
O
N
O
P
H
O
N
O
L
I
N
E
P
O
W
E
R
O
U
T
P
U
T
S
C
H
2
C
H
1
P
H
O
N
O
A
U
X
L
I
N
E
P
H
O
N
O
7
8
3
4
3
4
6 5
5
1
2

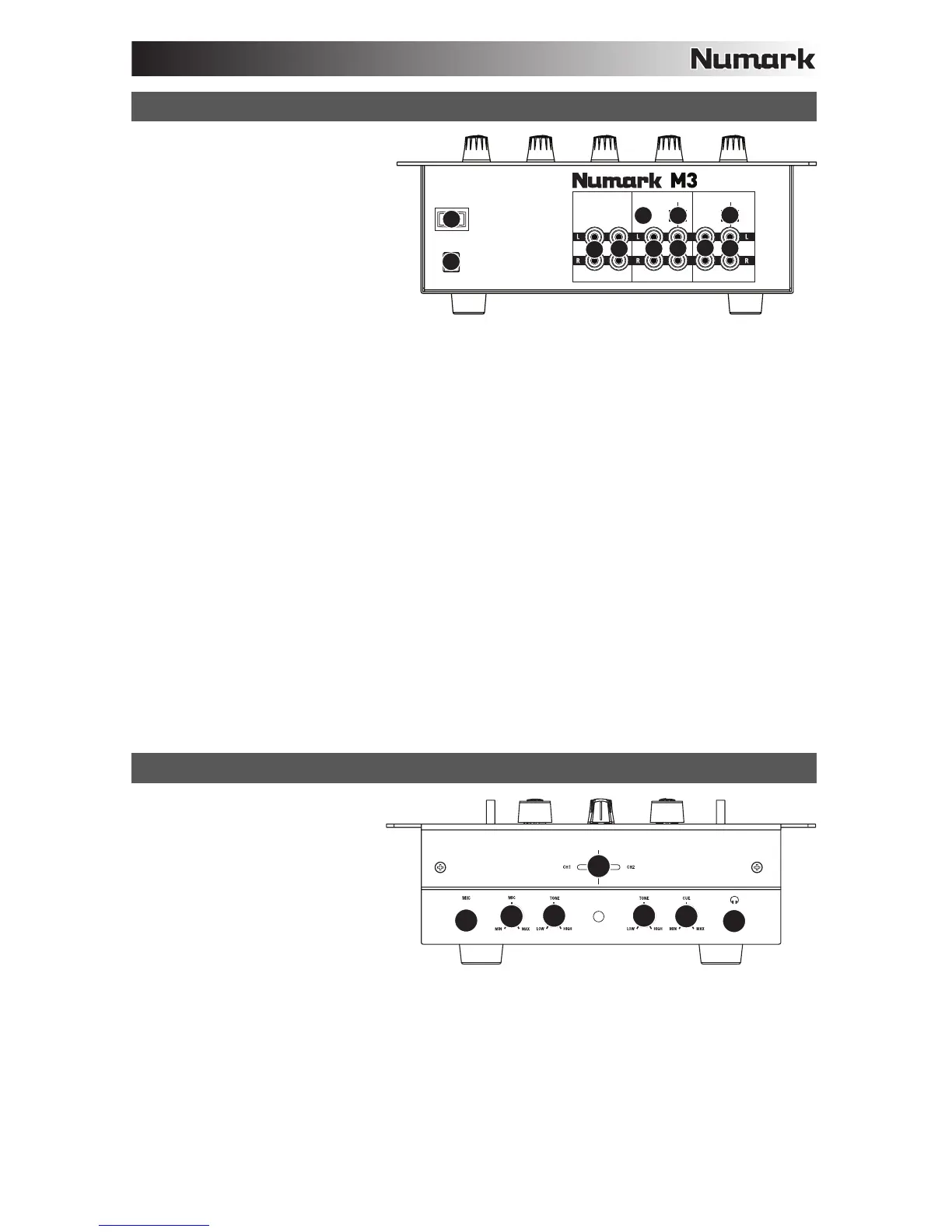

CARATTERISTICHE PANNELLO POSTERIORE
1. AC IN – Servirsi dell’adattatore di
alimentazione in dotazione per
collegare il mixer ad una presa di
alimentazione. Ad alimentazione
spenta, collegare l’alimentazione
elettrica innanzitutto nel mixer,
quindi ad una presa elettrica.
Nota bene: il mixer è concepito per
funzionare unicamente con
l’alimentatore CA in dotazione.
L’uso di un alimentatore
incompatibile può danneggiare
l’apparecchio.
2. INTERRUTTORE DI ALIMENTAZIONE (POWER) – Accende e spegne il mixer. Accendere il mixer dopo aver
collegato tutti i dispositivi d’ingresso e prima di accendere gli amplificatori. Spegnere gli amplificatori prima di
spegnere il mixer.
3. INGRESSI DI LINEA (RCA) – Collegare dispositivi a livello di linea quali lettori CD, campionatori o interfacce
audio a questi ingressi.
4. INGRESSI PHONO (RCA) – Servirsi di cavi standard RCA per collegare sorgenti audio a questi ingressi.
Questi ingressi sono in grado di accettare sia segnali a livello di linea che a livello phono. (Vedi n. 5 seguente.)
5. INTERRUTTORE AUX LINEA | PHONO – Posizionare correttamente questo interruttore, a seconda del
dispositivo collegato agli ingressi PHONO. Se si utilizzano giradischi a livello phono, impostare l’interruttore su
“PHONO” per garantire l’amplificazione aggiuntiva necessaria per i segnali a livello phono. Se si utilizza un
dispositivo a livello di linea quale un lettore CD o un campionatore, impostare l’interruttore su “AUX LINE”
(linea).
6. TERMINALE DI MESSA A TERRA – Se si utilizzano giradischi a livello phono dotati di cavo di messa a terra,
questo va collegato a questi terminali. Se si verifica un “ronzio” o un “brusio” basso, ciò può significare che i
giradischi non sono messi a terra.
Nota bene: alcuni giradischi hanno il cavo di messa a terra incorporato nel collegamento RCA e, di
conseguenza, non è necessario collegare nulla al terminale di messa a terra.
7. USCITA MASTER (RCA) – Servirsi di cavi standard RCA per collegare questa uscita ad una cassa o ad un
sistema di amplificatori. Il livello di questa uscita è controllato tramite la manopola MASTER sul pannello
superiore.
8. USCITA RECORD (RCA) – Servirsi di cavi standard RCA per collegare questa uscita ad un dispositivo di
registrazione quale un registratore CD o una piastra di registrazione. Il livello di questa uscita è basato su livelli
pre-master.
CARATTERISTICHE DEL PANNELLO ANTERIORE
1.
USCITA CUFFIE – Collegare le
cuffie da ¼” a questa uscita per il
monitoraggio del mix e il cueing. I
comandi dell’uscita cuffie si
trovano sul pannello superiore.
2. VOLUME CUE – Regola il livello
del volume dell’uscita cuffie.
3. CUE TONE (tonalità Cue) –
Regola la tonalità del segnale
audio delle cuffie. Girare questa
manopola verso sinistra per
enfatizzare le frequenze basse (bass) oppure verso destra per enfatizzare le frequenze alte (treble).
4. CURSORE CUE – Monitora l’audio riprodotto sui Canali 1 e 2. Facendolo scorrere verso sinistra, viene
riprodotto il Canale 1, Facendolo scorrere verso destra viene riprodotto il Canale 2.
5. INGRESSO MIC – Collegare un microfono da ¼” a questo ingresso.
6. MIC GAIN (guadagno mic) – Regola il livello audio del segnale del microfono.
7. MID TONE – Regola la tonalità del segnale del microfono. Girare questa manopola verso sinistra per
enfatizzare le frequenze basse (bass) oppure verso destra per enfatizzare le frequenze alte (treble).
Suggerimento: in caso di ritorno durante l’uso di un microfono ad alti livelli, provare ad abbassare le frequenze
alte girando la manopola verso sinistra.
