114a
109
135
130
128
131a
131a
100
138
126
101
102
110
108
138
139
137
137
103
103
103
138
120
106
142
110
108
104
139
138
141
139
132
115
114
136
138
138
121
116
129
138
106
138
107
134
133
131
107 138
112
143
138
111
113

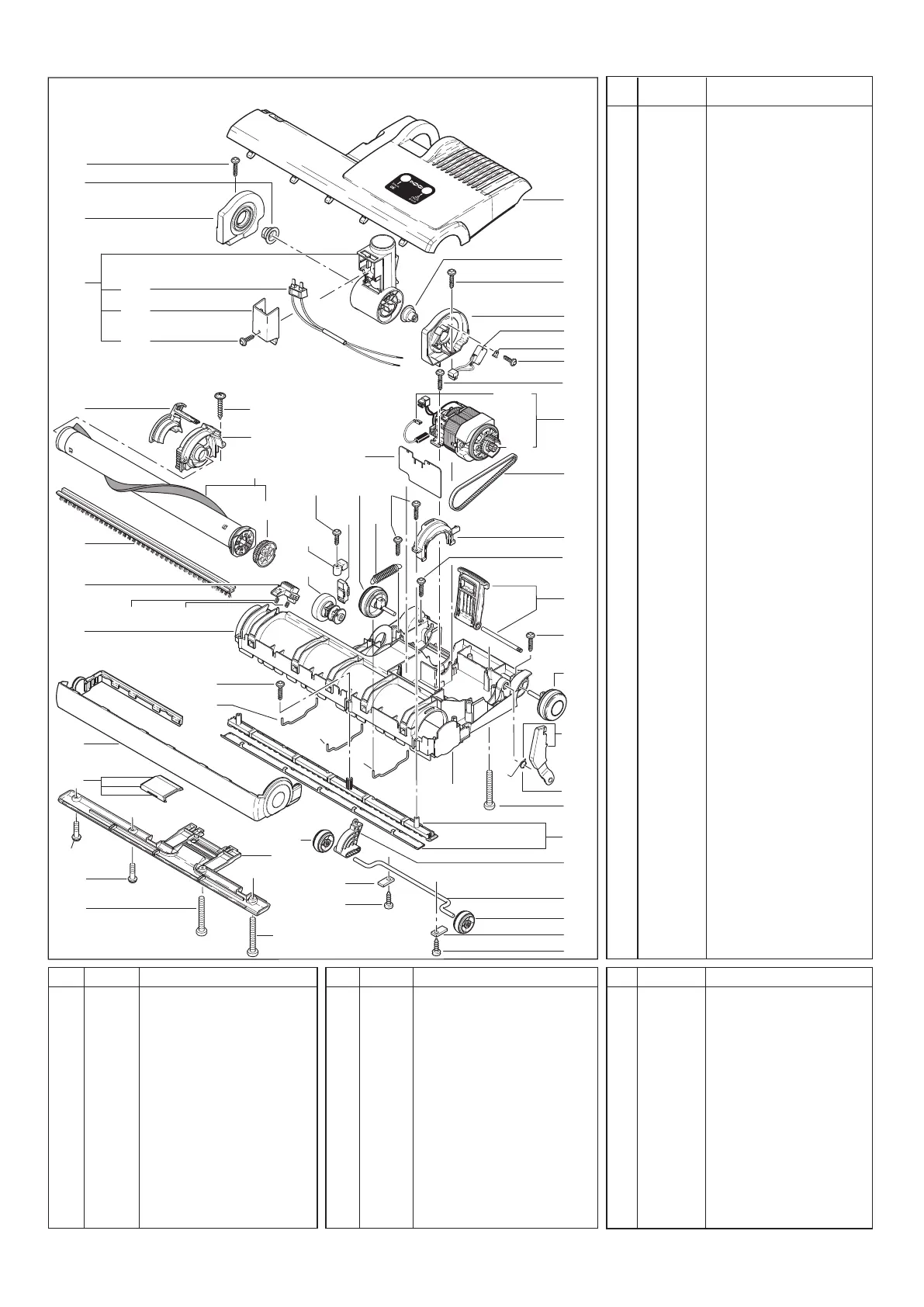

Pos. Art.-No. Benennung (DE)
105
X
X
127
125
138
124
122
140
117
119
118
100 20202hg Unterteil, kompl.
101 20205ER Bodenleiste vorne, kompl.
102 20110ER Stossbandage kpl.
103 20115 Haltebügel
104 20108ER Bodenleiste hinten
105 20230ER Rastpedal kpl.
106 20136ER Gelenklagerbuchse
107 2306HG Laufrolle, kompl.
108 2014ER Lasche
109 20126ER Stellachse
110 2608hg Stellrolle
111 2833 Druckstück kpl.
112 20128ER Stellknopf, HG bedruckt
113 4019 Zugfeder (Stellhebel)
114 3260ER Bürstenmotor 230V, 200W
114a 05141S Kohlebürsten-Set
115 2319 Zahnriemenritzel
116 2923 Zahnriemen
117 20232ER Gelenk, 2-polig, kompl.
118 0895ER Flachsteckeraufnahme,
kompl.
119 2602hg Gelenkdeckel
120 20217ER Gelenklager, rechts kpl.
121 20218ER Gelenklager, links kpl.
122 0897ER Leitungssatz Gelenkschalter
124 1073 Lasche
125 2919ER Zahnscheibe
126 20167ER Leiterplatte 470, 230V
127 4099ER Bürstenwalze, kompl.
128 4028 Bürstenstreifen
129 20123ER Bürstenlager links
130 20117ER Bürstenlager rechts fest
131 20120ER Ausrückbügel
131a 20121ER Druckfeder Ausrückbügel
132 2653hg Gelenkarm mit Feder
133 2651 Drehfeder
134 20227dgNU Oberteil dunkelgrau, kompl.
135 20118ER Bürstenlager rechts lose
136 01017ER Linsenkopfschraube 4x20
137 0197ER Bodenblechschraube 4x12
138 01036ER Amtec Schraube 4x14
139 0176ER Linsenschraube AM 4x30
140 0102ER Screw F 3,9x13
141 20124ER Reinigungsklappe kpl
142 20127ER Hebel Stellachse
143 20129ER Befestigungskappe
100 20202hg Chassis
101 20205ER Front base plate
102 20110ER Bumper
103 20115 Wire tie
104 20108ER Rear base plate
105 20230ER Foot pedal cpl.
106 20136ER Swivel bearing
107 2306HG Wheel
108 2014 ER Axle clamp
109 20126ER Pile adjustment axle
110 2608hg Pile adjustment wheel
111 2833 Trust member
112 20128ER Pile adjustment knob
113 4019 Spring
114 3260ER Brush motor 220-240V, 200W
114a 05141S Carbon brush set
115 2319 Motor pulley
116 2923 Belt
117 20232ER Swivel neck cpl. 220 -240V
118 0895ER Wire swivel neck 2-wire 220-240V
119 2602hg Swivel neck cover
120 20217ER Swivel support r.h.
121 20218ER Swivel support l.h.
122 0897ER Micro switch incl. wire
124 1073 Clamp
125 2919ER Brush roller pulley
126 20167ER PCB 230V, 200W
127 4099ER Brush roller cpl.
128 4028 Brush strip
129 20123ER Bearing block l.h.
130 20117ER Bearing block r.h.
131 20120ER Brush cover release
131a 20121ER Spring
132 2653hg Support lever with spring
133 2651 Return spring
134 20227dgNU Power head cover
d-grey cpl.
135 20118ER Brush strip cover
136 01017ER Screw 4x20
137 0197ER Screw 4x12
138 01036ER Screw 4x14
139 0176ER Screw 4x30
140 0102ER Screw 3.9x13
141 20124ER Access door cpl.
142 20127ER Pile adjustment lever
143 20129ER Mounting cap
Pos. Art.-No. Pos. Art.-No.
Description (ENG) Description (ENG)
Pos. Art.-No.
Description (ENG)
