MODELO 690NT
Página 7

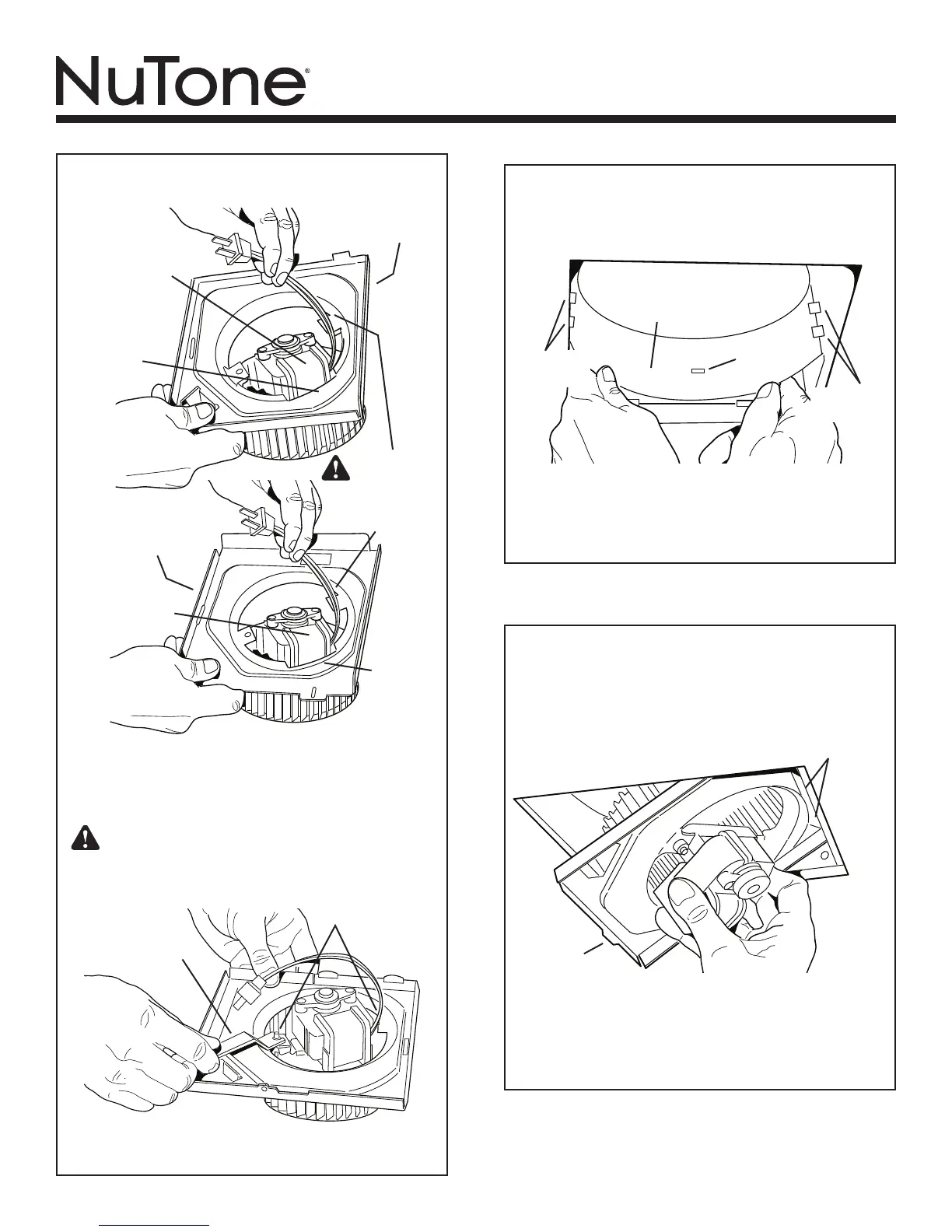

6. Acople la nueva placa del motor al nuevo con-
junto de rueda/motor.
NUEVA
PLACA DEL MOTOR
(SERIE “690”)
NUEVA
PLACA DEL MOTOR
(CUBIERTA “D”)
2 TUERCAS
LLAVE
NUEVA
BANDA
DESLIZANTE
LENGÜETA
2 LENGÜETAS Y RANURAS
Coloque la nueva placa del motor en los pasadores de so-
porte del motor. Sujete bien las partes con las dos tuercas
y llave incluidas.
7.
Introduzca la nueva banda deslizante en la
cubierta
del ventilador existente.
Nota: Omita este paso si la cubierta del ventilador existente ya
contiene una banda deslizante (de plástico o de metal).
Dóblela en forma de media luna y alinee una de las ranuras pequeñas
en la banda deslizante con la lengüeta única de la cu-
bierta del ventilador. Coloque los extremos de la banda
deslizante detrás de las lengüetas dobles de la cubierta del
ventilador y afloje la banda deslizante.
MUESCA
MUESCA
NUEVO
CONJUNTO DE
RUEDA/MOTOR
NUEVO
CONJUNTO DE
RUEDA/MOTOR
PRECAUCIÓN:
ENCAMINE
LOS CABLES DEL
MOTOR TAL COMO
SE MUESTRA
Coloque el nuevo conjunto de rueda/motor en una superficie
plana con el motor de cara hacia arriba. Oriente la nueva
placa del motor de manera que las bridas estén de cara ha-
cia arriba y el cuerpo del motor encaje en la muesca ancha
de la placa del motor.
PRECAUCIÓN: Los cables principales del motor deben en-
caminarse a través de la placa del motor, tal como se mues-
tra. Si los cables se tendieran de forma diferente, podrían quedar
atrapados o cortarse cuando se instale la placa del motor en la
cubierta, y en consecuencia producirse una descarga eléctrica.
LENGÜETA
ÚNICA
-- ÚNICAMENTE PARA VENTILADORES
CON CUBIERTA D --
8. Instale el nuevo conjunto del ventilador en
la cubierta del ventilador existente.
Inserte dos lengüetas de placa del motor en la cubierta y
gire el conjunto del ventilador hacia arriba hasta que la
tercera lengüeta de la placa del motor encaje en la ranura
coincidente de la cubierta.
Asegúrese de que las lengüetas
mantienen el conjunto del ventilador
bien firme en su sitio.
Conecte el motor.
LENGÜETAS
DOBLES
LENGÜETAS
DOBLES
