NuTone 9093WH

MODELO 9093WH
Página 12
INSTALACIÓN
ADVERTENCIA: Para reducir el riesgo de incendio, no almacene ni
use gasolina u otros vapores y líquidos flamables en las cercanías
del calentador.
PRECAUCIÓN: Temperatura alta, el riesgo de incendio, mantenga los
cables eléctricos, cortinas, muebles y otros materiales combustibles
por lo menos 3 pies (0,9 m) del frente del calentador y lejos de la
cara y la parte trasera.
1. Retire el conjunto completo de la caja. Afloje los tornillos que
sostienen la rejilla y retire la rejilla.
2. Afloje los tornillos de montaje de la unidad de potencia y re-
tire la unidad de potencia de la cubierta de empalme.
3. Retire la cinta del regulador de contracorrientes y asegúrese
de que el regulador se abra y se cierre libremente.

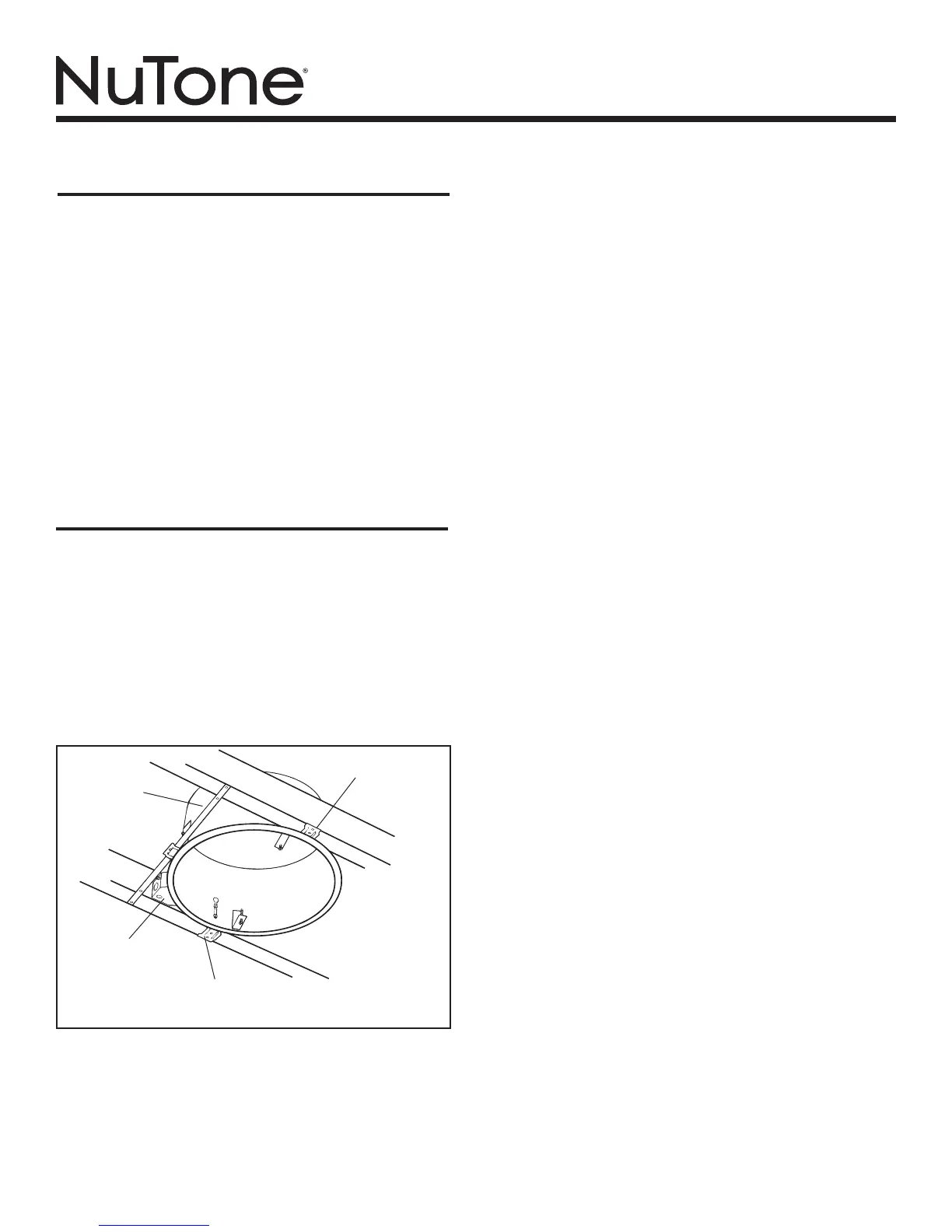

MONTAJE EN VIGUETAS
ABIERTAS
Vea la figura 1.
1. Inserte la barra de suspensión sobre la abertura de descarga
opuesta del soporte de montaje y monte la cubierta de empalme
sobre las viguetas del cielo raso en la ubicación deseada.
2. Instale los soportes de montaje en las ranuras de la cubierta y
ajústela de tal manera que el reborde esté a nivel sobre la línea del
cielo raso terminado propuesto. Apriete bien los tornillos.
3. Fije un conducto redondo de 4 pulgadas (10 cm) y ventile hacia el
exterior a través de la pared o el cielo raso.
4. Retire la cubierta de la caja de conexiones y el agujero ciego
deseado de la caja de conexiones en la cubierta.
BARRA DE
SUSPENSIÓN
AJUSTABLE
CAJA DE
SALIDA
PARA EL
CALENTADOR
SOPORTE
CLAVADO
SOPORTE
CLAVADO
FIGURA 1
