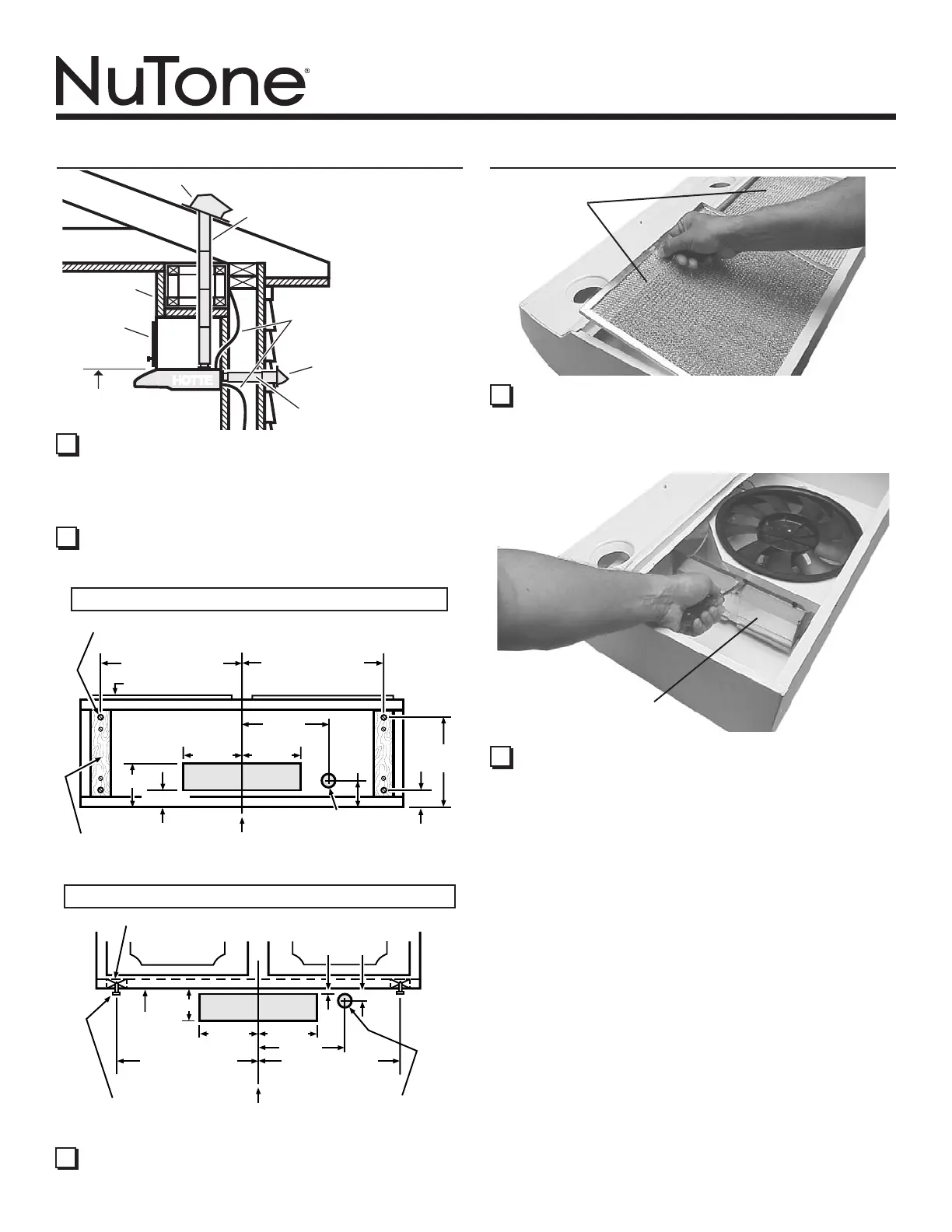

Page 8
ALLURE
®
WS1 SERIES
RANGE H OOD
2 Retirez le raccord du conduit avec le registre de la hotte. Mettez-le
de côté avec les vis d’assemblage et le sac contenant les pièces.
RACCORD DU
CONDUIT AVEC
LE REGISTRE
OUVERTURE POUR
3,2 cm
3,8
cm
26,7
cm
LIGNE DE
DÉMARCATION
DU CENTRE
VIS DE FIXATION DE LA HOTTE (4)
OUVERTURE POUR FIL
ÉLECTRIQUE
(dans le fond
de l'armiore)
CALES DE BOIS
(pour armoires à fond de
rentant seulement)
PARTIE AVANTE DE L'ARMOIRE
DESSOUS DE L'ARMOIRE
35, 4 cm (hotte de 76, 2 cm)
43 cm (hotte de 91, 4 cm)
12,7 cm
5,1
cm
50, 6 cm, (hotte de 106,7)
35, 4 cm (hotte de 76, 2 cm)
43 cm (hotte de 91, 4 cm)
50, 6 cm, (hotte de 106,7)
19,1 cm
13,3 cm 13,3 cm
ÉVACUATION VERTICALE
SOFFITE
60 CM À 76 CM
AU-DESSUS DE LA SURFACE
DE CUISSON
ARMOIRE
CONDUIT DE 8, 3 CM X 25, 4 CM
(Pour évacuation horizontale)
CAPUCHON DE MUR
CAPUCHON DE TOIT
CONDUIT DE 8, 3 CM X 25,4 CM
(Pour évacuation verticale)
FIL DU PANNEAU D'ALIMENTATION
ÉLECTRIQUE (Branché sur le dessus
ou à l'arrière de la hotte)
HOTTEHOTTE
PRÉPAREZ L’EMPLACEMENT
PRÉPAREZ LA HOTTE
1 Retirez le ruban adhésif qui sert à maintenir les filtres en place. Tirez
sur les languettes des filtres et soulevez ces derniers. Mettez les filtres
de côté.
FILTRES
1 Choisissez entre une évacuation verticale (conduit de 8,3 cm x 25,4
cm), une évacuation horizontale (conduit de 8,3 cm x 25,4 cm) et
une installation sans conduit. Pour les installations à évacuation
horizontale ou verticale, reliez la hotte à un capuchon de mur ou à
un capuchon de toit à l’aide de conduits appropriés. Pour obtenir de
meilleurs résultats, évitez, dans la mesure du possible, d’utiliser des
transitions ou des coudes.
2 Consultez les schémas ci-dessous pour savoir où percer les ouver-
tures dans les armoires ou les murs pour les conduits et les fils
électriques. Dans le cas d’une installation non ventilée, NE PERCEZ
PAS d’ouverture pour un conduit de rejet d’air.
CONDUIT HORIZONTAL DE 8,3 CM X 25,4 CM
CONDUIT VERTICAL DE 8,3 CM X 25,4 CM
DESSOUS
DE L'ARMOIRE
PARTIE AVANT DE L'ARMOIRE
OUVERTURE POUR
ÉVACUATION HORIZONTALE
19,1 cm
3,2 mm
19
mm
35, 4 cm (hotte de 76, 2 cm)
43 cm (hotte de 91, 4 cm)
35, 4 cm (hotte de 76, 2 cm)
VIS DE FIXATION
DE LA HOTTE (4)
FIL ÉLECTRIQUE
(dans le mur)
43 cm (hotte de 91, 4 cm)
LIGNE DE
DÉMARCATION
DU CENTRE
CALES DE BOIS (pour armoires à fond rentrant seulement)
50, 6 cm (hotte de 106, 7 cm)
50, 6 cm (hotte de 106, 7 cm)
13,3 cm13,3 cm
9,5 cm
Page 8
3 Amenez le fil électrique depuis le panneau d’alimentation jusqu’à
l’emplacement prévu pour la hotte.
HOTTE DE CUISINIÈRE DE LA SÉRIE
ALLURE
®
WS1
