NuTone EZ80N - Page 12

EZ80N
n
Guía de instalación
Página 12

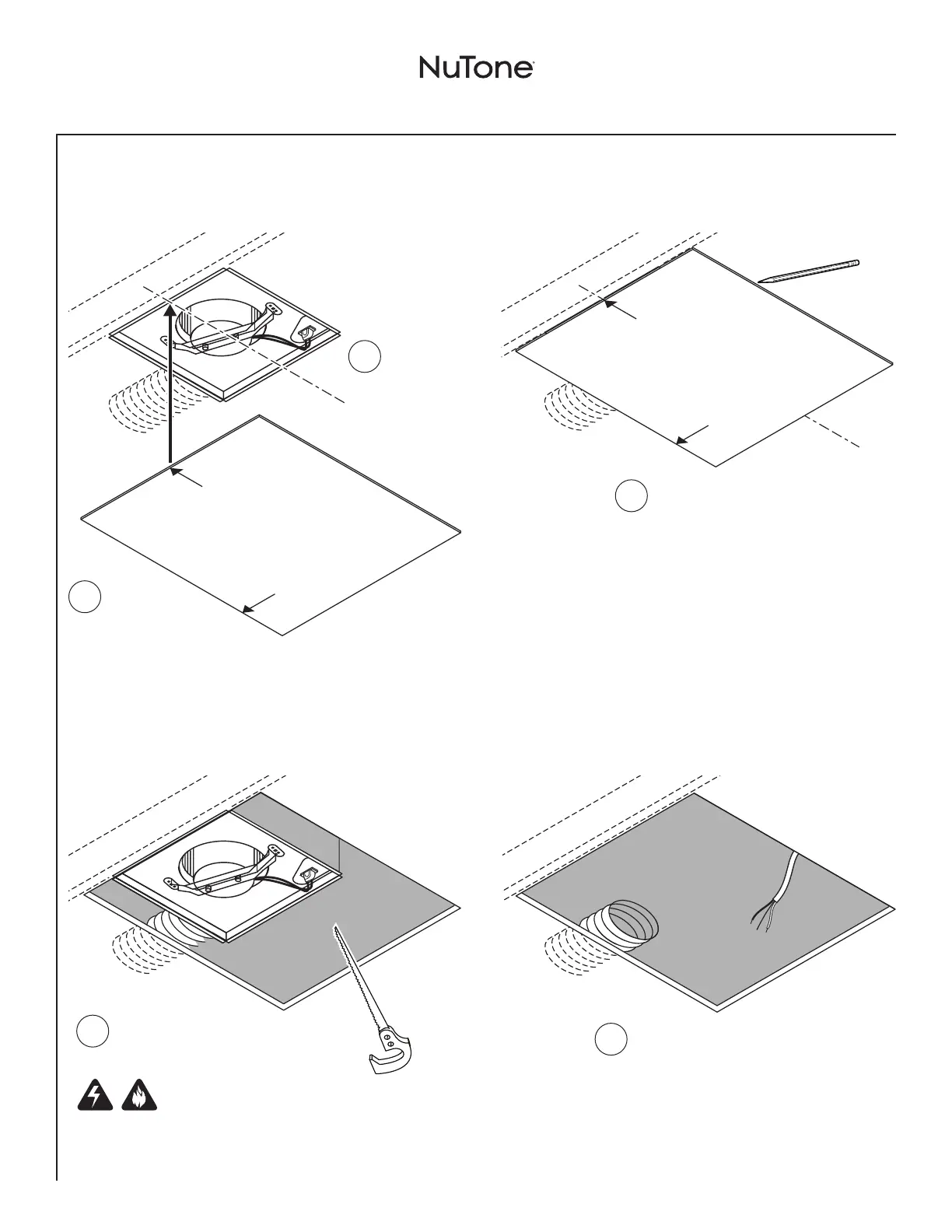

Instalación - Vuelva a colocar el ventilador existente
3
Marque el cielo raso usando la plantilla
C
L
LÍNEA CENTRAL
DE INSTALACIÓN
UBICACIÓN DEL CONECTOR
DE CONDUCTO DEL
VENTILADOR NUEVO
Para instalaciones de conversión: Coloque este borde contra la
estructura del cielo raso.
(Consulte la sección Instrucciones de instalación).
C
L
LÍNEA CENTRAL
DE INSTALACIÓN
UBICACIÓN DEL CONECTOR
DE CONDUCTO DEL
VENTILADOR NUEVO
Para instalaciones de conversión: Coloque este borde contra la
estructura del cielo raso.
(Consulte la sección Instrucciones de instalación).
Asegúrese
de que el
ventilador
existente no
sea mayor
de 8 x 8 ¼
pulg. (20.3 x
20.9 cm).
1
Coloque la
plantilla sobre el
ventilador existente
con la flecha sobre
lalínea central.
2
3
Con un lápiz, marque
el contorno exterior de
la plantilla.
1
Utilice una sierra para placa de
yeso para cortar el material del
cielo raso donde está marcado.
ADVERTENCIA
Tenga cuidado de no cortar
através del cableado eléctrico
olos conductos.
2
Desconecte el cableado eléctrico
y los conductos, y luego quite el
ventilador existente.
4
Corte la abertura para el cielo raso y quite el ventilador usado
VIGUETA
VIGUETA
VIGUETA
VIGUETA
