8
1
11

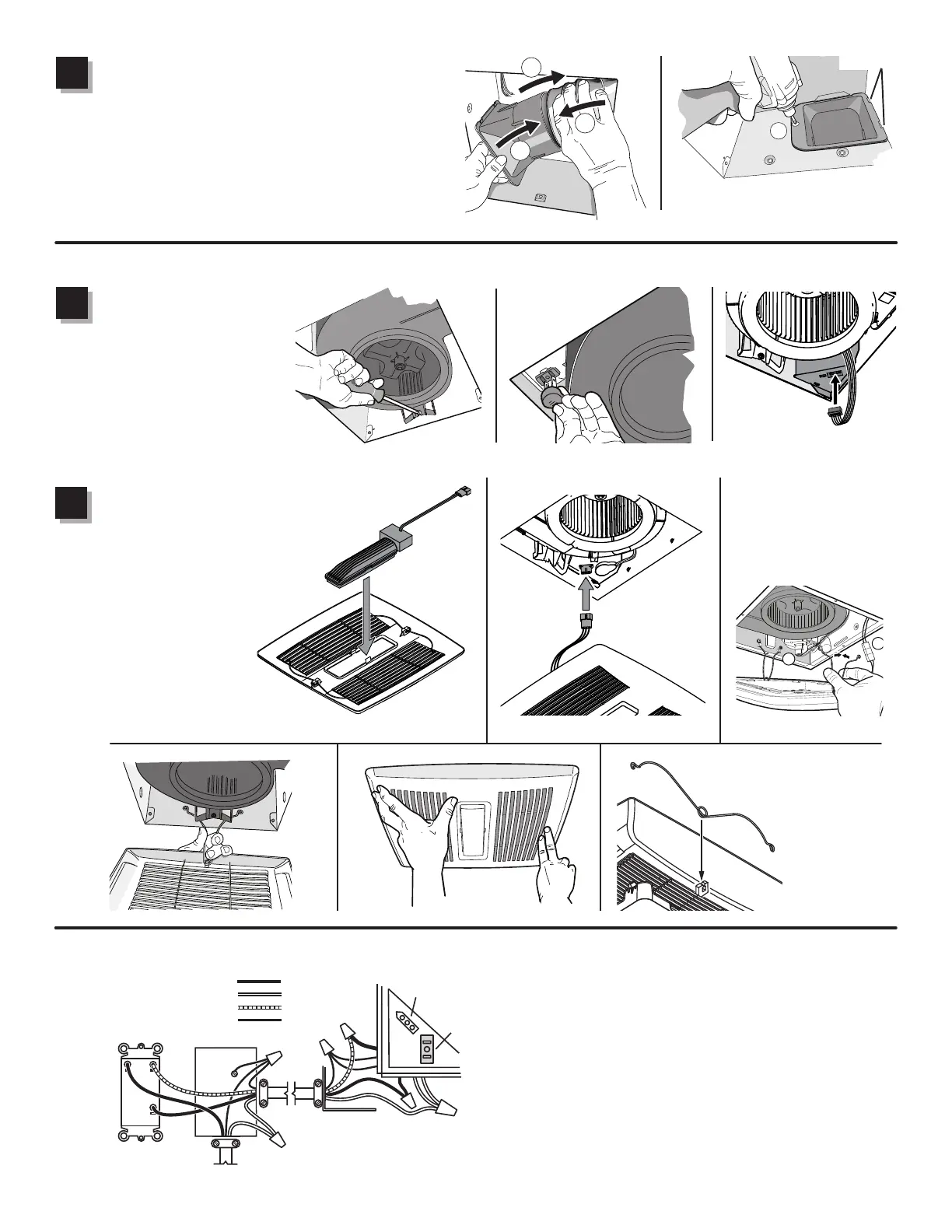

Installez la grille.
Ventilateur/Éclairage DEL
SEULEMENT :
Emboîtez
le module d’éclairage
dans l’intérieur de la grille.
Remarque: Sur certains
modèles, le module LED peut
déjà être installé.
Branchez le module
d’éclairage.
Pincez les ressorts de la grille
et introduisez-les dans les
fentes du ventilateur. Poussez
la grille contre le plafond.
Installez le ventilateur.
Réinstallez le ventilateur enlevé
à l’étape 1. Fixez le ventilateur
à l’aide de 2 vis du sachet de
pièces. Branchez le ventilateur
dans la prise noire.
Ventilateur/Éclairage Série
Flex
TM
SEULEMENT :
Branchez la
fiche à 5 fils dans le module
du contrôleur.
La grille peut avoir une apparence différente selon le modèle.
1
10
TOUS LES TYPES DE POSE
DIAGRAMME DE CÂBLAGE
BOÎTE
D’INTERRUPTEUR
ÉCLAIRAGE
VENTILATEUR
COMMANDE À
2 FONCTIONS
(vendue séparément)
BLANC
NOIR
ROUGE
FIL DE
TERRE (nu)
PLAQUE DE CÂBLAGE
ENTRÉE 120 Vca
PRISE
(VENTILATEUR)
PRISE
(ÉCLAIRAGE)
Si le ressort de la
grille se déloge de
celle-ci, remettez-le
en place comme
indiqué.
1100262F
Raccordez un conduit rond de 10 cm (4 po).
Tirez le conduit existant par la sortie et
fixez-le
au raccord avec du ruban à conduit.
Repoussez le
raccord/conduit par l’ouverture. Engagez les ergots et
fixez le tout avec les vis se trouvant dans le sachet
de pièces.
1
9
Continuez avec l’étape 10.
1
2
3
4
ERGOTS
Ventilateur/
Éclairage
Série Flex
TM
SEULEMENT
Ventilateur/
Éclairage
DEL
SEULEMENT
Pour les modèles
791LEDM et 791LEDNTM:
Branchez l'éclairage,
puis le module
d'alimentation DEL .
1
