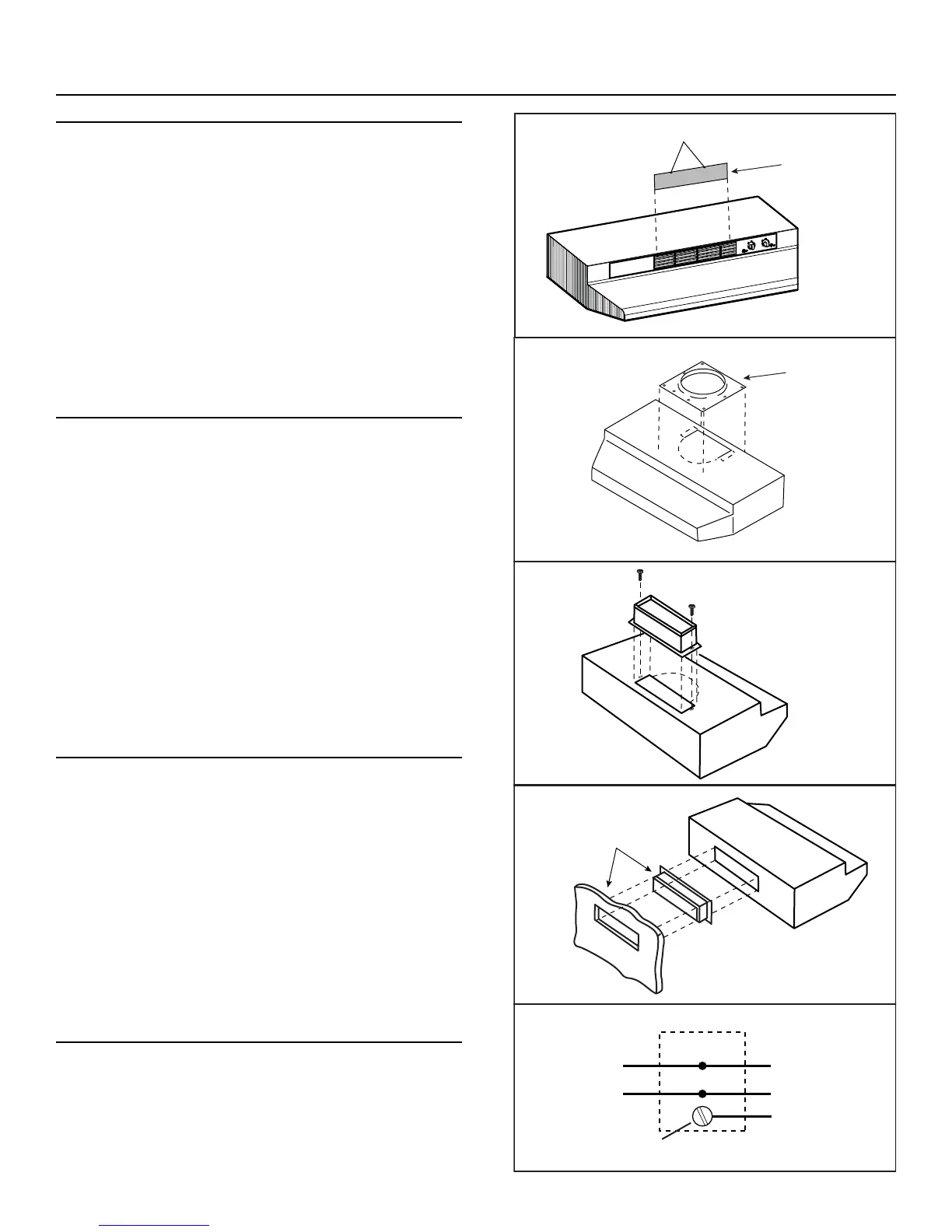

DIRECTIVES DINSTALLATION
HOTTES DE CUISINIÈRE SÉRIES GP ET SM6500
PLANIFICATION DE LINSTALLATION
Le bas de la hotte DOIT ÊTRE installé à un minimum de 22 po et à un
maximum de 30 po au-dessus de la surface de cuisson.
La hotte doit être installée au bas d’une armoire de cuisine standard.
Si la hotte doit être installée directement au mur, la fixer aux montants.
Le branchement doit être mis à la terre. La hotte doit être branchée à
un circuit d’éclairage de 110-120 V c.a. (15 A) qui se trouve dans le
panneau de distribution électrique ou la boîte de fusibles.
Cette hotte de cuisine peut être installée avec ou sans conduit d’évacuation.
SI LA HOTTE EST INSTALLÉE AVEC UN CONDUIT DÉVACUATION
Le conduit peut être installé à la verticale ou à l’horizontale.
Réaliser un réseau de conduit le plus court possible.
Éviter d’utiliser des coudes.
Sceller hermétiquement les joints à l’aide de ruban à conduits en métal.
Ne pas utiliser un conduit de format inférieur à celui de la sortie de la hotte.
SANS CONDUIT :
Ne pas tenir compte des instructions pour les ouvertures préamorcées.
Se défaire de la transition; elle ne sera pas utilisée.
PRÉPARATION
1. Utiliser les dessins dimensionels pour déterminer l’emplacement des
trous pour le montage, le passage des fils et le passage du conduit.
2. Découper les ouvertures pour le branchement et le conduit.
3. Si la hotte est installée avec un conduit, installer ce dernier pour qu’il
soit à égalité avec la surface de montage de la hotte.
Voir la Figure 1 si la hotte est installée avec une évacuation horizontale.
Voir la Figure 2 si la hotte est installée avec une évacuation verticale.
4. Enlever l’ouverture préamorcée appropriée pour le conduit ainsi que
celle pour le branchement électrique.
NOTE: Si la hotte es installée avec un conduit, installer le
déflecteur (voir la Figure 4) en le glissant en place derrière
la grille. Utiliser les repères pour orienter la grille.
NOTE: Si la hotte est installée sans conduit, nenlever aucune
ouverture préamorcée.
5. Installer un fil à deux conducteurs (avec mise à la terre) de la source
d’alimentation à la hotte. Faire passer environ 12 po de fil dans
l’ouverture de branchement.
6. Percer quatre avant-trous de 3/32 po de diamètre à l’emplacement marqué
des trous de montage sur les languettes de bois ou au bas de l’armoire.
7. Insérer quatre (4) vis de montage (non fournies) dans les trous, en laissant
dépasser environ 1/4 po de filet. Utiliser des vis n° 8 ou 10 à tête ronde.
INSTALLATION
1. Voir la Figure 6 pour une évacuation verticale. Fixer la transition de
3¼ po x 10 po (au besoin) sur le dessus de la hotte.
Voir la Figure 7 pour une installation à évacuation horizontale. Si
la transition de 3¼ po x 10 po est utilisée, retirer son clapet pour éviter
les interférences de ventilation. Placer la transition dans l’ouverture du
mur (la transition n’est pas vissée à la hotte).
Voir la Figure 5 pour linstallation de la sortie ronde de 7 po. Fixer
l’adaptateur rond de 7 po sur le dessus de la hotte à l’aide des
vis incluses.
2. Faire passer le fil électrique par l’orifice d’accès, puis dans la boîte de jonction.
3. Aligner les fentes de montage en forme de trous de serrure avec les
quatre vis partiellement vissées.
4. S’assurer que le conduit soit bien vis-à-vis la transition (ou
l’adaptateur) et pousser la hotte contre le mur arrière, puis la fixer en
place en serrant les vis.
5. Au moyen d’un long tournevis, vérifier que le clapet ouvre librement en
passant par la sortie de la hotte.
BRANCHEMENT ÉLECTRIQUE
Toutes les connexions électriques doivent être conformes aux codes
locaux en vigueur, et la hotte doit être correctement mise à la terre.
1. S’assurer que le connecteur de boîte soit bien fixé à la boîte de jonction.
2. Voir la Figure 8. Effectuer les connexions électriques.
3. Replacer le couvercle de la boîte de jonction et le fixer à l’aide de la vis.
REPÈRES
DÉFLECTEUR
ADAPTATEUR ROND
DE 7 po
(Non inclus)
FIXER LA TRANSITION
AVEC LES VIS (incluses)
PLACER LA
TRANSITION DANS LA
DÉCOUPE DU MUR
À L’HORIZONTALE
CÂBLAGE DE LA HOTTE
CÂBLAGE D’ALIMENTATION
VIS DE
MISE À LA TERRE
VERT OU NU
(MISE À LA TERRE)
BLANC
NOIRNOIR
BLANC
FIGURE 4
FIGURE 5
FIGURE 6
FIGURE 7
FIGURE 8
5
