Page 12

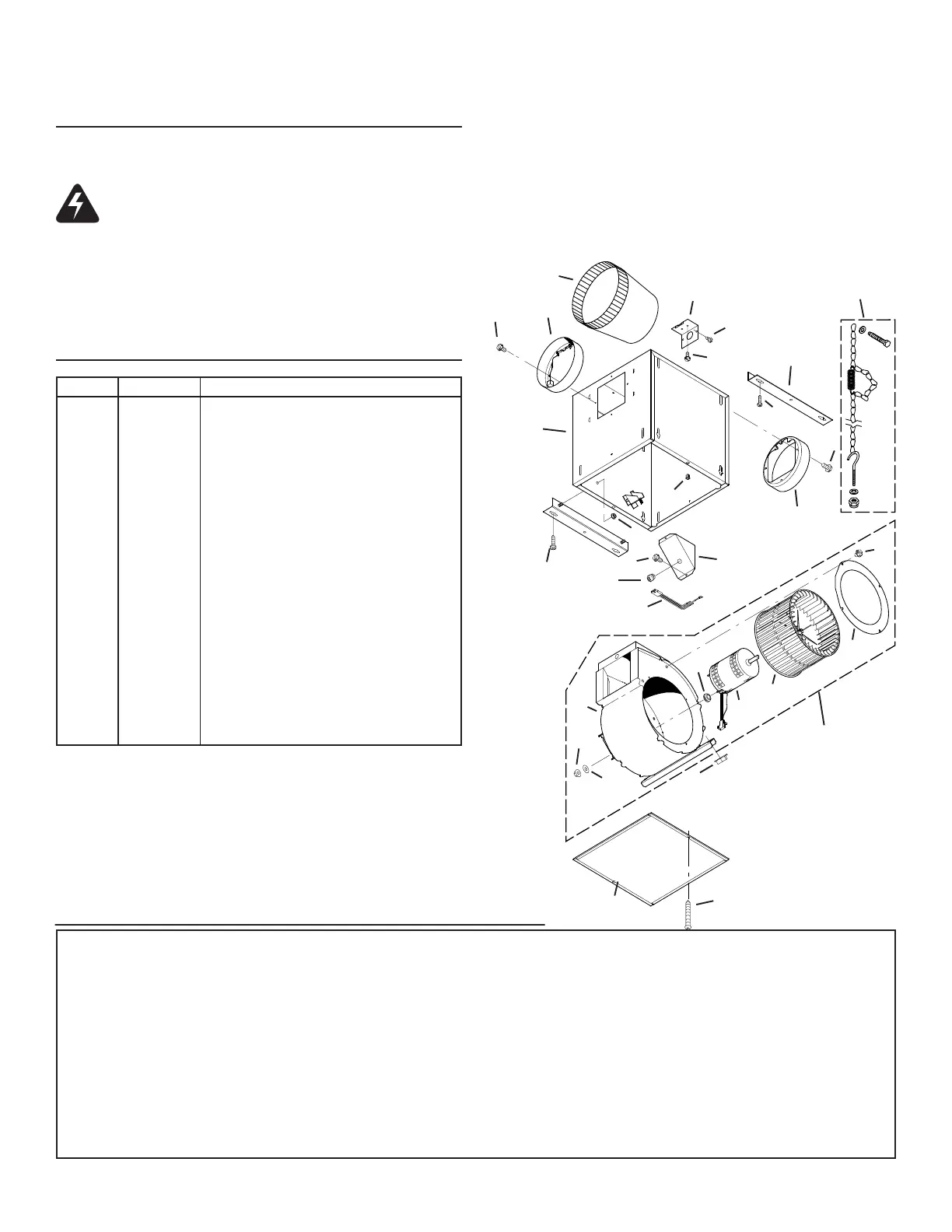

REPÈRE N
o
DE PIÈCE DESCRIPTION
1 97014735 Boîtier
97014736 Boîtier
2 97014728 Support de montage (2 oblig.)
3 97014761 Assemblage raccord/clapet (8 po dia)
4 99390099 Raccord de conduit (8 po dia)
5 99150415 Vis, 8-18 x ¼ (12 oblig.)*
6 98005513 Couvercle de la boîte de connexion électrique
7 99400035 Bague anti-traction
8 98005512 Plaque de branchement
9 99150471 Vis de mise à la terre, 10-32 x ½ (2 oblig.)
10 97014775 Volute
11 98009399 Anneau d’admission du ventilateur
12 99020273 Roue du ventilateur
13 99080485 Moteur
14 99260558 Écrou, 8-32 (4 oblig.)*
15 99250959 Rondelle (4 oblig.)*
16 99100491 Support de montage de moteur (4 oblig.)
+ 97016792 Bloc ventilateur (repères n
os
5 et 10 à 17 inclus)
17 99260477 Écrou, ¼-20 (6 oblig.)*
18 97006039 Harnais
19 98009417 Panneau d’accès
20 99420470 Écrou du panneau d’accès (2 oblig.)
21 99150472 Vis de montage du panneau d’accès (2 oblig.)
22 99150591 Vis, 10-16 x 7/8 (4 oblig.)*
23 97016791 Trousse de suspension
24 S414 Transition ronde de 8-10 po (20,32-24,5 cm)
Veuillez commander les pièces de rechange à l’aide du NUMÉRO DE PIÈCE
et non pas celui du REPÈRE.
* Quincaillerie standard qui pouvant être achetée localement.
+ Illustré non assemblé
99043698B
BLOC
VENTILATEUR
GARANTIE
GARANTIE LIMITÉE DE UN AN DE BROAN-NUTONE
Broan-NuTone garantit à l’acheteur consommateur initial de ses produits qu’ils sont exempts de tout défaut dans les matières premières ou la main-d’œuvre pour
une période de un an à compter de la date d’achat par le consommateur initial. IL N’Y A PAS D’AUTRE GARANTIE, EXPRIMÉE OU IMPLICITE, INCLUANT, MAIS
NON LIMITÉE AUX GARANTIES IMPLICITES POUR FIN DE COMMERCIALISATION ET DE CONVENANCE DANS UN BUT PARTICULIER.
Durant cette période de un an, Broan-NuTone, à sa discrétion, réparera ou remplacera gratuitement, tout produit ou pièce qui s’avère défectueux et qui a été utilisé
normalement et d’une manière non abusive. CETTE GARANTIE NE COUVRE PAS LES STARTERS ET TUBES FLUORESCENTS. Cette garantie ne couvre pas
(a) l’entretien et le service normal ou (b) tout produit ou pièce endommagé à la suite d’un usage inadéquat, de négligence, d’accident, d’entretien inapproprié ou
de réparation (autre que par Broan-NuTone), d’une installation incorrecte ou non conforme. La durée de toute garantie implicite est limitée à une période de un
an telle qu’elle est spécifiée pour la garantie exprimée. Certains États ou provinces ne permettent pas de limite de temps sur les garanties implicites. Si tel est cas,
veuillez ne pas tenir compte de la dernière limite décrite ci-dessus. L’ENGAGEMENT DE BROAN-NUTONE DE RÉPARER OU DE REMPLACER, À LA DISCRÉTION
DE BROAN-NUTONE, SERA LA SEULE OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE. BROAN-NUTONE NE SERA PAS TENUE RESPONSABLE DES
DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX SURVENANT À CAUSE DE OU EN RAPPORT AVEC L’UTILISATION OU LA PERFORMANCE DE SES
PRODUITS. Certains États ou provinces ne permettent pas l’exclusion ou la limite relative aux dommages directs, indirects ou spéciaux. Si tel est le cas, veuillez
ne pas tenir compte de la dernière limite décrite ci-dessous. Cette garantie vous donne des droits légaux spécifiques et il se peut que vous ayez d’autres droits qui
varient d’un État ou d’une province à l’autre. Cette garantie annule toutes les autres garanties précédentes. Pour le service sous garantie, vous devez (a) aviser
Broan-NuTone à l'adresse indiquée ci-dessous ou par téléphone, (b) donner le n
o
du modèle et l’identification de la pièce et (c) décrire la nature de tout défaut dans
le produit ou la pièce. Au moment de demander le service sous garantie, vous devez présenter une preuve de la date d’achat initiale dudit produit.
Broan-NuTone :
(au États-Unis) 926 West State Street, Hartford, WI 53027 USA (1 800 637-1453)
Broan-NuTone Canada : (au Canada) 1140 Tristar Drive Mississauga, Ontario L5T 1H9 CANADA (1 888 882-7626)
1
2
3
5
6
7
8
9
10
11
12
13
14
15
18
19
20
21
17
16
5
22
22
16
5
5
5
4
23
24
AVERTISSEMENT : Pour diminuer les risques
d’électrocution, débrancher la source d’alimentation
avant l’entretien.
Pour nettoyer le ventilateur : Retirer la panneau d’accès, débrancher le
ventilateur du boîtier, retirer les écrous de montage du ventilateur, puis le retirer
délicatement du boîtier. Pour nettoyer la zone d’évacuation du ventilateur et la
roue, utiliser un embout d’aspirateur approprié ou un chiffon doux avec du savon
ou du détergent doux. NE PAS LAISSER D’EAU S’INFILTRER DANS LE
MOTEUR. S’assurer que le ventilateur soit complètement sec avant de le réinstaller.
Le moteur est lubrifié en permanence. Ne pas le lubrifier ou le démonter.
UTILISATION ET ENTRETIEN
Suivre les instructions de branchement fournies avec la hotte et respecter tous les
codes locaux et nationaux en vigueur, de même que le Code électrique national.
PIÈCES DE RECHANGE
