NuTone NM100WH

MODÈLE NM100WH
Page 17
3. Placezunlnudecavalier(dulàhaut-parleurdecalibre22convient
aussi bien) entre les bornes S3 et S4.
Suivez les étapes ci-dessous pour connecter une antenne AM/FM
distincte aux deux ls d’antenne FM 300 ohms et au l orange de
l’antenne AM :
1. Connectezlesdeuxlsd’antenneFMauxbornesS1etS2surla
plaquette de circuit de l’antenne
2. Connectezl’antenneAM(lorange)àlaborneS4
3. LaborneS3n’estparutiliséedanscetteconguration
Suivrezlesétapesci-dessouspourconnecteruneantenneàlsimple
orange :
1. ConnectezlelorangeàlaborneS1ouS2.Remarque:neconnectez
paslelauxdeuxbornesS1etS2,cequicourt-circuiteraitlesignal
de l’antenne FM.
2. Placez un l nu de cavalier (du l à haut-parleur de calibre
22 convient aussi bien) entre les bornes S3 et S4.
OPTIONS DE SERRURE ÉLECTRIQUE
L’option de serrure électrique est un dispositif à contact sec fourni par
la station principale NM100. Ce contact sec a une tension de 24 volts/
2 ampères. Les applications ci-dessous représentent certains utilisations
decetteoption.Cependant,lesystèmeNM100nepeutservirqu’àune
seule application à la fois.

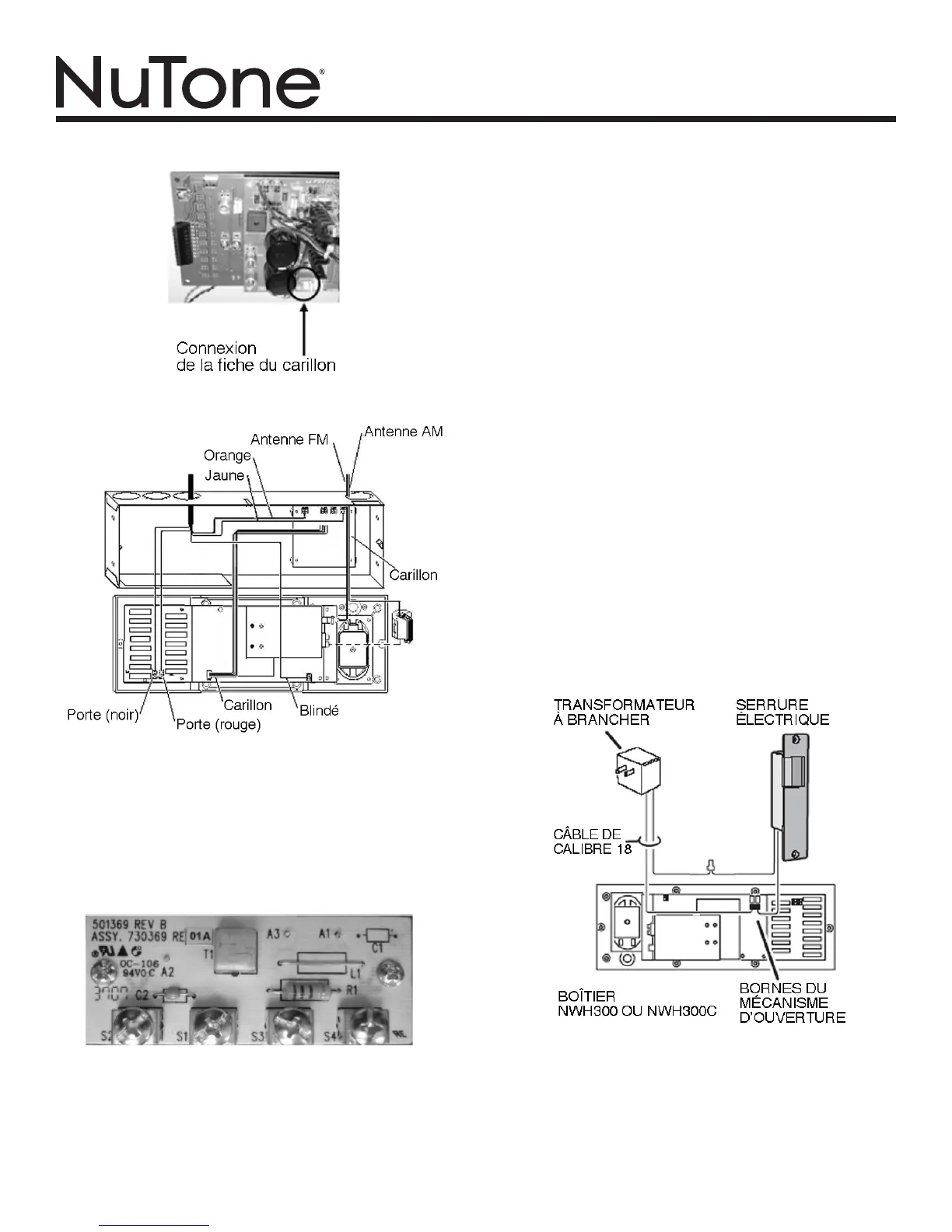

SERRURE ÉLECTRIQUE DE PORTE OU DE BARRIÈRE
Installez un câble homologué basse tension à deux brins torsadés de
cuivre plein de calibre 18 entre le boîtier NWH300 ou NWH300C et la
serrureélectrique.Connectezlesdeuxlsdecalibre18ducâbleaux
deux bornes de la serrure électrique.
Installez un autre câble homologué basse tension à deux brins torsadés
de cuivre plein de calibre 18 entre le boîtier NWH300 ou NWH300C et
une boîte électrique située à proximité de la prise de courant 120 VCA
dans laquelle le transformateur de la serrure électrique sera branché.
Étiquetezetxezlescâblesdansleboîtier.
CONNEXION DE L’ANTENNE
Séparezlescâblesdel’interphonedeslsdel’antennecar,s’ilssont
regroupés,lescâblesdel’interphoneformerontunblindageautourdes
ls de l’antenne, nuisant à la réception radio. Gardez également les
lsdel’antenneéloignésdetoutconduitmétalliqueetdetoutisolantà
endos d’aluminium. Ceux-ci risquent également de former un blindage
autour de l’antenne.
Lenombreetletypedelsd’antennevarientselonlegenred’interphone
à remplacer. Le système NM100 est conçu pour utiliser l’antenne
existante.Voyezlaguresuivante.
Suivez les étapes ci-dessous pour brancher une antenne NuTone
300ohmsàdeuxlsàlastationNM100.
Sil’antennecomporteunecheàl’extrémité,coupezlache.
1. Dénudezl’extrémitédesdeuxls
2. ConnectezleslsauxbornesS1etS2surlaplaquettedecircuitde
l’antenne
Connectez les câbles RCA du lecteur NC300 facultatif et le l de
commande. Consultez les instructions accompagnant le lecteur de CD
NC300.
