MODELO NM100WH
Página 23
CÓMO RETIRAR EL SISTEMA ANTIGUO
Antes de quitar el sistema de interfono existente, asegúrese de que
toda la energía eléctrica esté desconectada en el lugar del interfono.
Retire los tornillos de la unidad maestra del interfono y al ir quitando el
interfono,asegúresede etiquetar cuidadosamente cada cable con el
lugardelahabitacióncorrespondiente.Desconectetodosloscablesde
lasestacionesdepuertayremotasdelaunidadmaestra.Acontinuación
retire con cuidado la cubierta de pared y los transformadores
existentes.
Sielsistemaactualnofuncionabaantesdelreemplazo,veriqueque
todos los tendidos de cables entre las estaciones remotas y la maestra
no presenten cortocircuitos y que estén íntegros. Si alguno de estos
tendidosdelasestacionesremotasalamaestratieneuncortocircuito,
vuelva a tender ese cable antes de instalar la unidad NM100. Al
reemplazar tendidos de 3 cables NuTone, utilice un cable IWA3 de
NuTone.Alreemplazartendidosde4cablesM&SoNuTone,utiliceun
cable NW4S de NuTone.
Nota: Si encuentra un cable de 120 VCA tendido a través del empalme
existente, deberá solicitar a un electricista calicado que lo vuelva a
tender,alrededordelempalme.
Si encuentra un transformador remoto, podría ser necesario que un
electricistacalicadohagauntendidoeléctricoadicionalparaenergizar
laestaciónmaestraoelreproductordeCDopcional.Tambiénverique
que el área alrededor de la cubierta esté libre de cualquier tendido de
120VCAadicionalocualquierotraobstrucción.
INSTALACIÓN DEL EMPALME
Los empalmes NWH300 y NWH300C están diseñados para montantes
de16pulg.(40.6cm)deseparación.Enlasaplicacionesdeconversión
podría toparse con una separación de montantes diferente a este
estándar. Utilice el empalme NWH300 cuando vaya a reemplazar
un sistema existente con un sistema único de interfono. El empalme
NWH300C se utiliza únicamente para sistemas de combinación que
utilizan la unidad maestra NM100 y el reproductor de CD de 6 discos
opcional NC300.

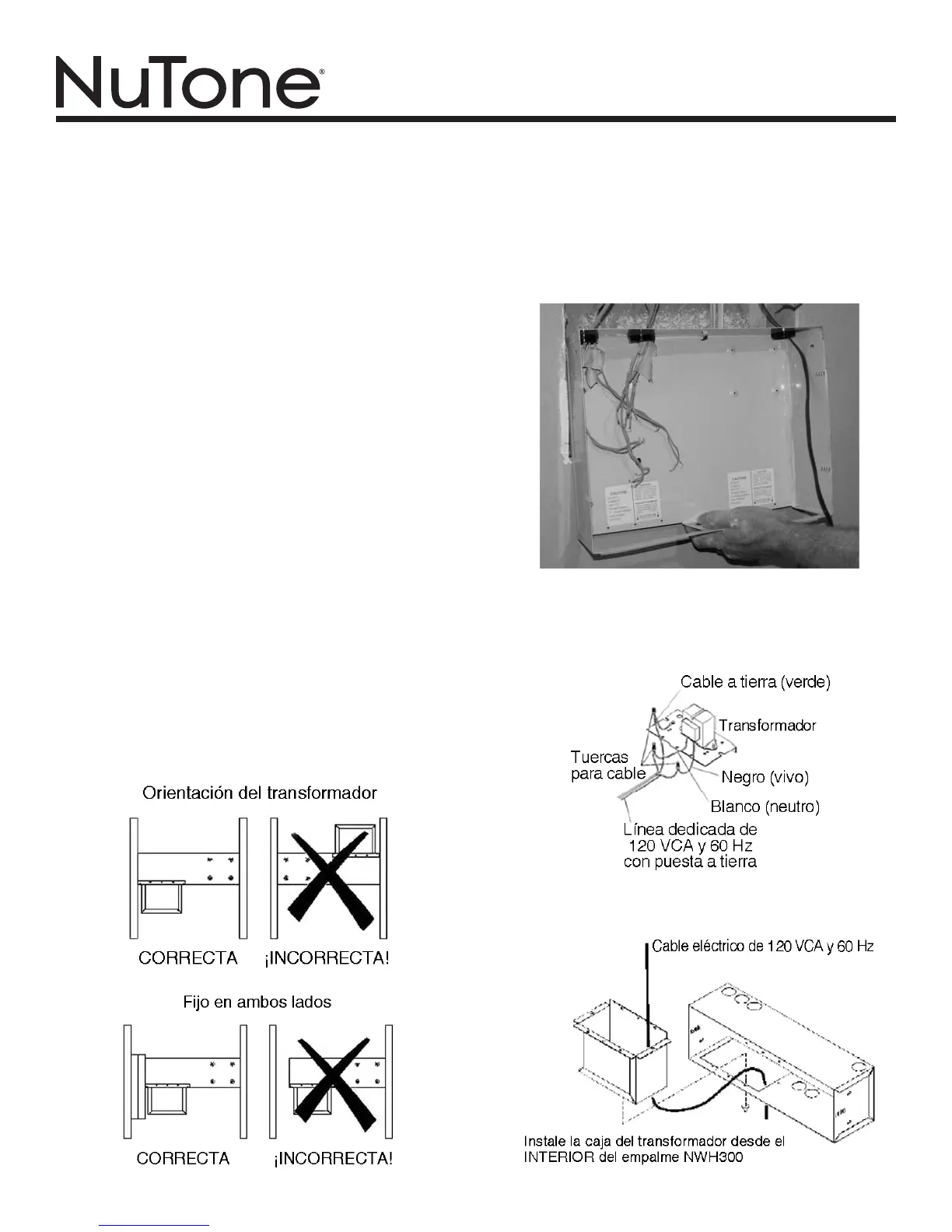

Ubique los empalmes NWH300 o NWH300C. El empalme debe estar
colocado de forma que los transformadores estén en la parte inferior del
empalmecomosemuestraenlaguradeabajo.
Si va a reemplazar el sistema único maestro existente con una
combinacióndeunidadmaestraNM100ycambiadordeCDNC300,
deberá cortar la abertura del empalme más grande para colocar el
empalme más grande. Antes de realizar el corte, verique que la
cavidad del montante no presente obstrucciones ni artículos en la
pared que puedan evitar que los transformadores se ajusten en la
pared. Los transformadores NWH300 y NWH300C se ajustan desde
la parte inferior del empalme. Consulte la gura siguiente para la
colocacióndelempalme.
Conectelalíneadedicadaexistentede120VCA/60Hzconlaconexión
a tierra desde el panel de alimentación hasta el empalme, como se
muestraacontinuación.ElNM100requieredeunafuentedealimentación
dedicada para garantizar que no haya interferencia con otros equipos
provocadaporcircuitosdealimentaciónenbucle.Laconexiónatierra
esnecesariaparaobtenerunarecepciónderadioadecuada.
Coloque la caja del transformador desde el interior de la cubierta de
pared hasta la abertura de la caja del transformador en la parte inferior
delempalme,comosemuestraabajo.
