MODELO NSP130
Página 14

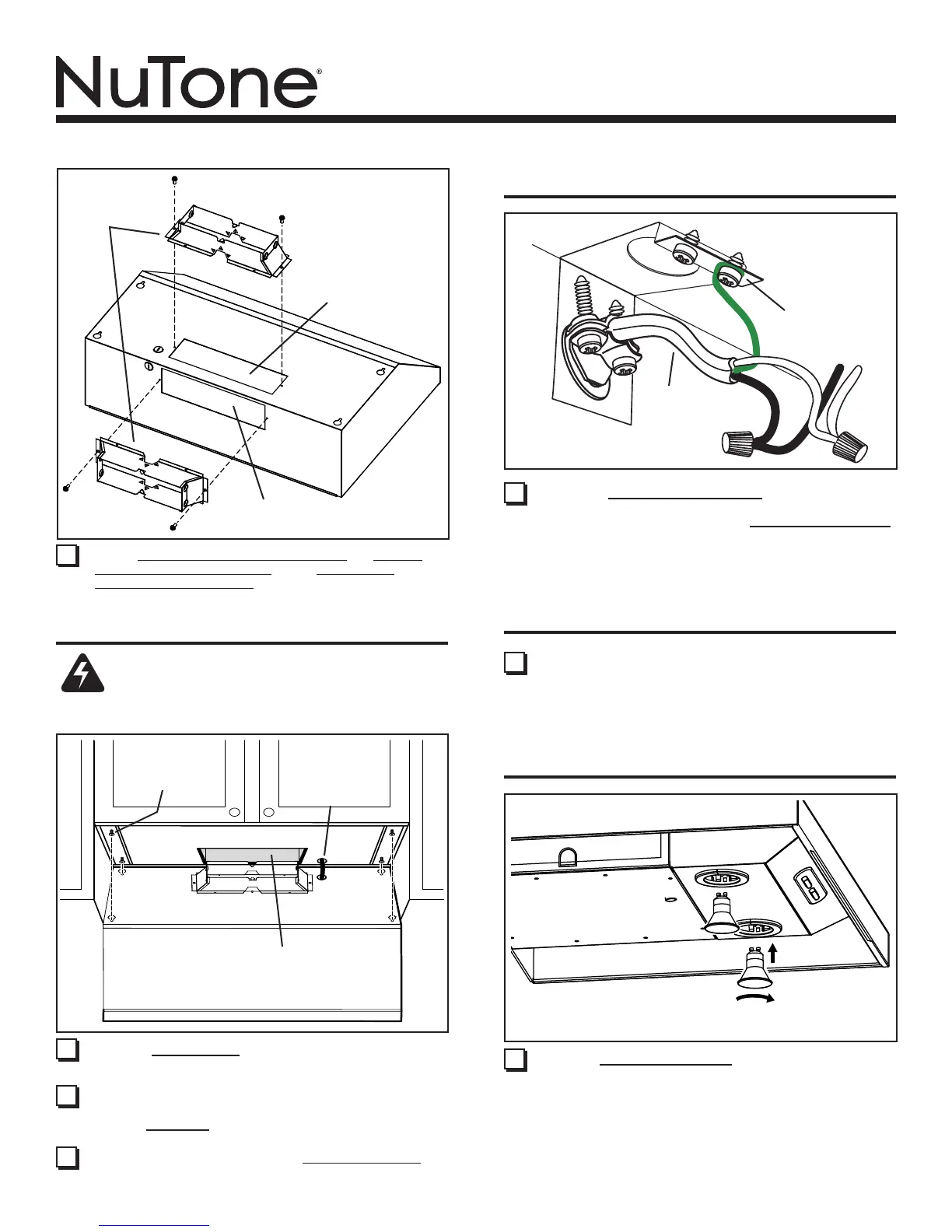

5 Abra el agujero ciego del conducto vertical o el agujero
ciego del conducto horizontal y je el conector del
regulador de tiro/conducto con dos (2) tornillos (incluidos).
AGUJERO CIEGO DEL
CONDUCTO VERTICAL
AGUJERO CIEGO DEL
CONDUCTO HORIzONTAL
CONECTOR DEL
REGULADOR DE
TIRO/CONDUCTO
INSTALE LA CAMPANA
ADVERTENCIA
Para reducir el riesgo de una descarga eléctrica, desconecte
el suministro eléctrico al panel de servicio. Bloquee el panel
de servicio o póngale una etiqueta de seguridad para evitar
que alguien conecte accidentalmente la energía eléctrica.
6 Tienda el cable eléctrico de la casa entre el panel de servicio
y la campana. Conecte el cable eléctrico a la campana con un
conector apropiado.
7 Sostenga la campana en su posición debajo del gabinete.
Asegúrese de que el conector del regulador de tiro/conducto en-
tre a los conductos y que el regulador de tiro pueda abrirse y
cerrarse libremente.
8 Apriete completamente los cuatro (4) tornillos de montaje para
aanzar la campana al gabinete.
CABLE
ELÉCTRICO
DE LA CASA
TORNILLOS DE
MONTAJE (4)
CONDUCTO
CONECTE EL CABLEADO
HE0059
9 Conecte el cable eléctrico de la casa al cableado de la cam-
pana de cocina: cable NEGRO con NEGRO, BLANCO con
BLANCO y VERDE o SIN FORRO al tornillo de tierra VERDE.
CABLE
ELÉCTRICO
DE LA
CASA
TORNILLO
VERDE DE
CONEXIÓN
A TIERRA
10 Instale nuevamente la cubierta para cableado, la cubierta inferior
y los ltros que quitó en el paso 3.
FINALICE LA INSTALACIÓN
11 Instale las bombillas de halógeno. Utilice bombillas de halógeno
con escudo protector de 120 V, 50 W (MR16 o PAR16 con base
GU10). Las bombillas se compran por separado.
INSTALE LAS BOMBILLAS
(1) EMPUJAR HACIA ADENTRO
(2) GIRAR EN
SENTIDO DE
LAS AGUJAS
DEL RELOJ
