Página 6

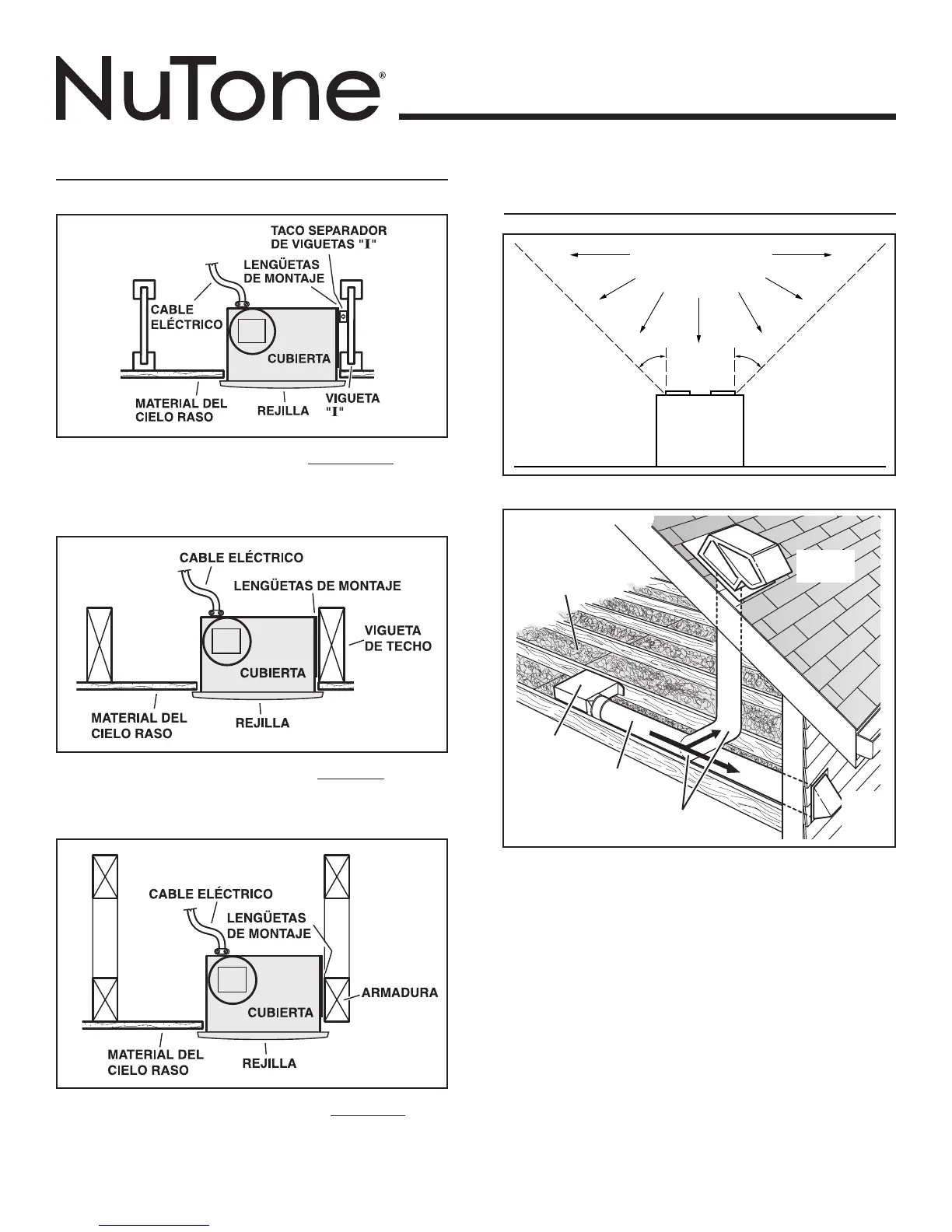

MODELO QTN110LE
INSTALACIONES TÍPICAS
Montaje de la cubierta en viguetas “I”.
Utilice un taco separador de viguetas “I” (suministrado).
Montaje de la cubierta en viguetas.
Montaje de la cubierta en una armadura.
PLANIFICACIÓN DE
LA INSTALACIÓN
Equipo
para cocinar
Piso
ÁREA QUE COCINA
No instale sobre o dentro
de esta área.
45
o
45
o
NO PARA EL
USO EN UN
ÁREA QUE COCINA.
El ventilador funcionará con más eficiencia y menos ruido si se ubica
en un sitio donde requiera el tramo de conducto más corto posible y
un mínimo número de codos.
Instale una tapa de techo o de pared que tenga un regulador de tiro
incorporado a fin de reducir los contratiros.
Alimente la unidad con el voltaje de línea y el cable eléctrico apro-
piados.
CODO REDONDO
DE 4 PULG.
*
CUBIERTA DE
VENTILADOR
CONDUCTO
REDONDO DE
4 PULG.
*
* Se compran
por separado
TAPA
DE
PARED*
TAPA DE
TECHO *
AISLAMIENTO
(Puede ser colo-
cado alrededor y
sobre de la cubierta
del ventilador.)
