Página 8
MODELO QTN110LE

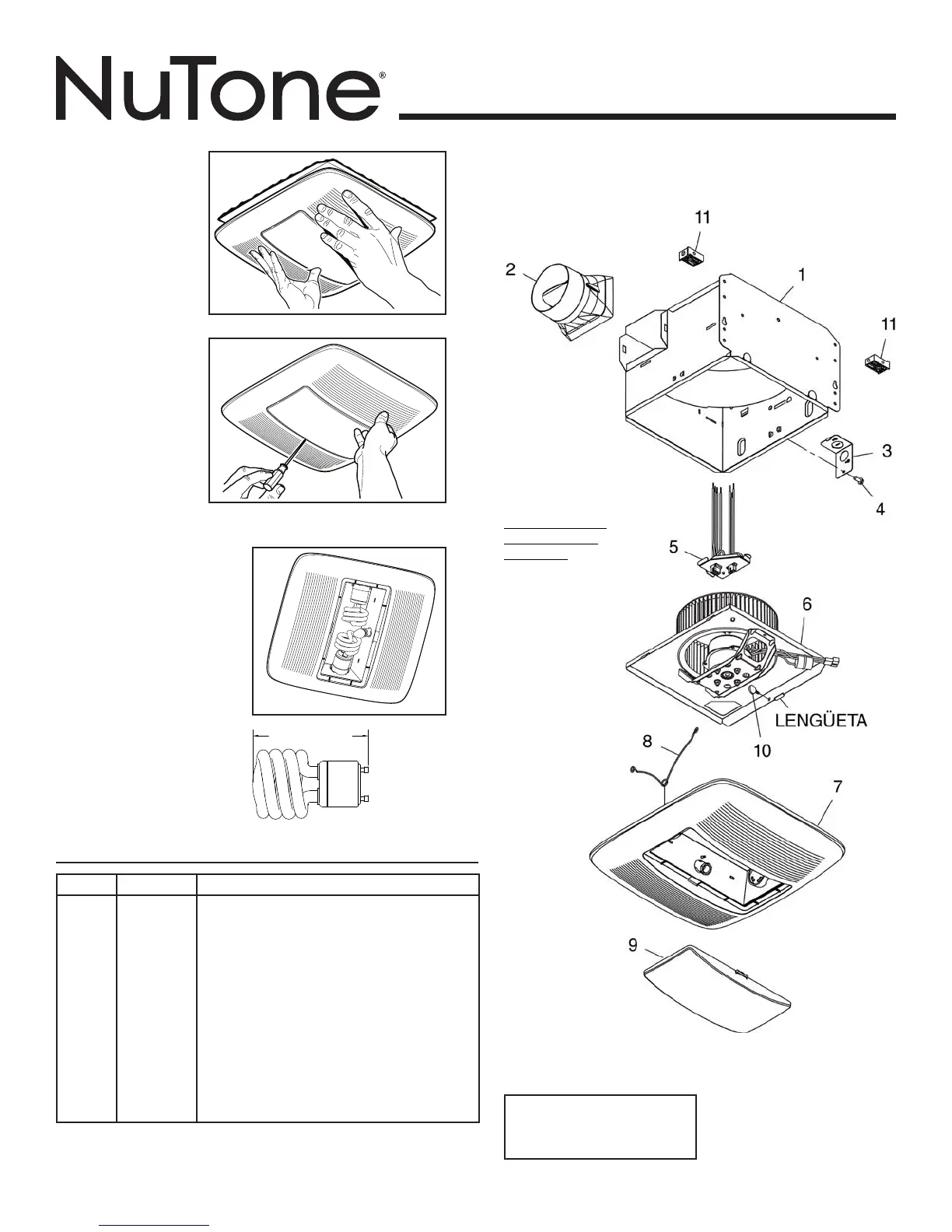

PIEZAS DE REPUESTO
99044678C
8. Empuje la
rejilla contra
el cielo raso.
9. Saque la
lente de la
lámpara.
Con cuidado,
inserte un
destornillador
plano pequeño
entre la parilla y la
lente de lámpara.
Haga palanca con
el destornillador y
saque la lente.
Las piezas de recambio se
pueden ahora pedir en nuestro
Web site. Visítenos por favor
en www.nutone.com
Clave n.
o
Pieza n.
o
Descripción
1 97016466
2 97016449
3 98010102
4 99170245
5 97018011
6 97018218
7 97017775
8 99140199
9 99111400
10 99420665
11 97018014
* 99271381
* No incluida - se vende por separado.
Al hacer el pedido de una pieza de servicio se debe especificar el
número de la pieza (no el número de la clave).
Cubierta
Conector de conductor, 4 pulg.
Placa de cableado
Tornillo n.
o
8-18 x 0.375
Conjunto del panel de cableado/arnés
Conjunto del ventilador
Conjunto de la rejilla
(incluyen las piezas de las claves n.
o
8 & 9)
Resorte de la rejilla (se requieren 2)
Lente
Tornillo de mariposa n.
o
8-18 x 0.375
Separador (provisto 2)
Lámpara fluorescente, GU24, 18W
(se requieren 2)
NOTA DE
SERVICIO
Para desmontar
el conjunto del
ventilador:
Desenchufe el
motor.
Saque el tornillo
de mariposa (10)
de la brida de la
placa del motor.
Localice la
LENGÜETA
única de la placa
del motor (se
encuentra junto
al receptáculo).
Empuje hacia
arriba cerca de
la lengüeta de la
placa del motor
al mismo
tiempo que
empuja hacia
afuera el
costado de la
cubierta. O bien,
introduzca
un destornillador
de punta recta
en la ranura de
la cubierta (junto
a la lengüeta)
y haga girar el
destornillador.
10. Instale las
bombillas.
Compre dos (2) lámparas
fluorescentes tipo GU24
de 18 W (máx.), con una
longitud total máxima de
3.9 pulg. (100 mm), como
se muestra a continuación.
Compre una bombilla
incandescente para
lámpara de noche tipo C7
de 4 W (máx.).
Introduzca la lámpara
y el bombillo en sus
receptáculos. Vuelva a
colocar la lente.
3.9" (100mm) M.O.L.
