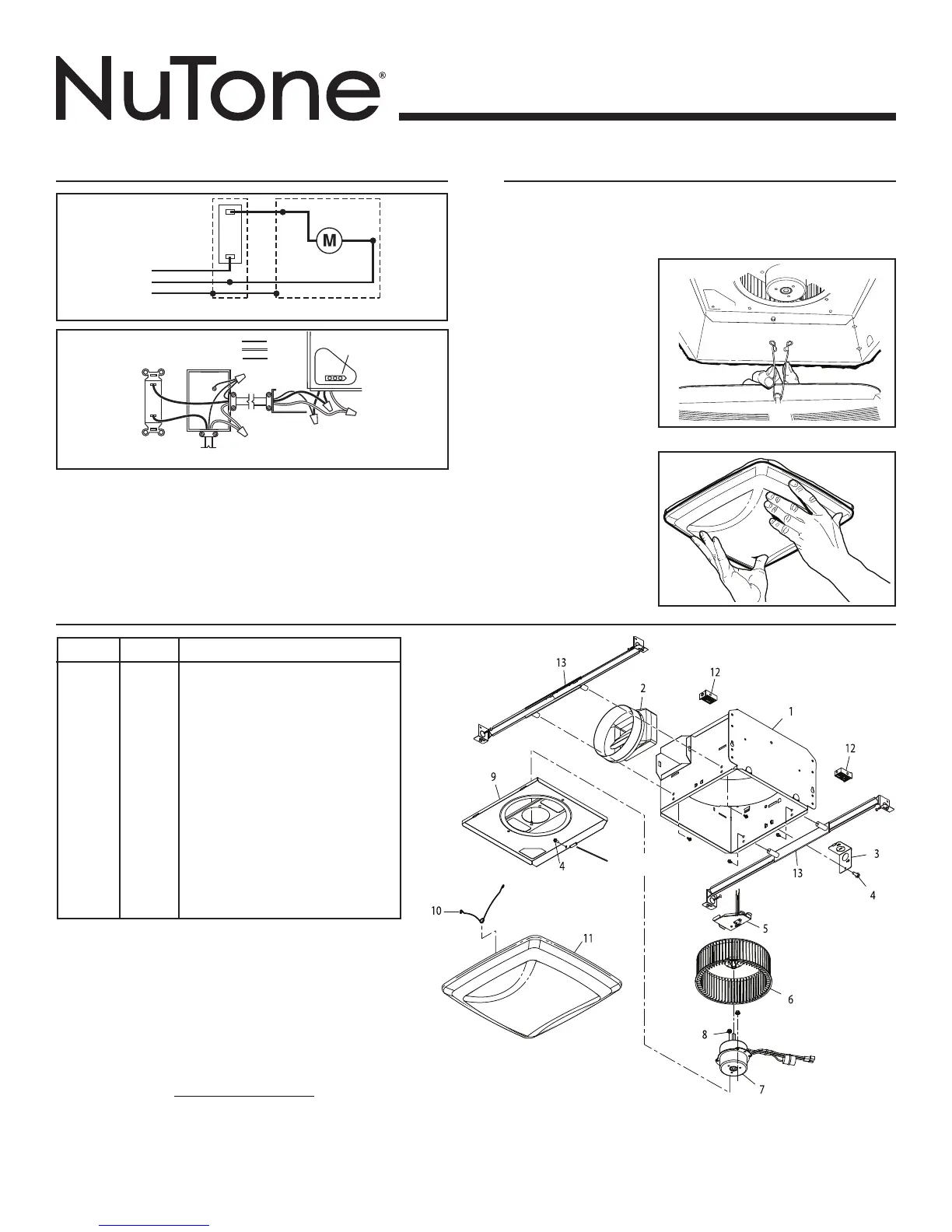

Page 8
MODÈLES QTREN070C • QTREN080C
PIÈCES DE RECHANGE
Repère n° Pièce n° Description
1 97016466 Boîtier
2 97017187 Raccord de conduit (6 po)
3 98010102 Plaque de branchement
4 99170245 Vis n° 8-18 x 0,375 po (2 requises)
5 97016932 Panneau de branchement/harnais
6 99020297 Roue de ventilateur
7 99080622 Moteur
8 30260045 Écrou hexagonal à collet n° 8-32 (2 requis)
9 97017848 Plaque moteur
* 97017853 Bloc ventilateur
(inclut les repères 6 à 9)
10 99140199 Ressort de la grille (2 requis)
11 97016915 Ensemble grille
(inclut le repère n°
10)
12 99111293 Entretoise (2 fournies)
13 97016909 Ensemble de barres de suspension
30042380B
PATTE
INSTALLATION DE LA GRILLE
6. Fixation de
la grille
au boîtier.
Serrer les ressorts
de la grille et les
insérer dans les
fentes de chaque
côté du boîtier.
7. Pousser la
grille contre
le plafond.
5. Finition du plafond.
Installer le matériau de plafond. Découper autour du boîtier.
4. Branchement des fi ls électriques.
Acheminer un fi l de 120 V c.a. jusqu’à l’emplacement de
l’installation. Utiliser un connecteur approprié et homologué
UL pour fi xer le fi l d’alimentation à la plaque de branchement.
Brancher les fi ls tel qu’il est illustré dans les diagrammes
ci-dessus.
BRANCHEMENT ÉLECTRIQUE
INTERRUPTEUR
MARCHE/ARRÊT
(ON/OFF)
NOIR
BLANC
MISE À LA TERRE
MISE À LA TERRE
BLANC
NOIR
NOIR
BLANC
APPAREIL
BOÎTIER DE
L’INTERRUPTEUR
LIGNE
D’ENTRÉE
BOÎTIER DE
L’INTERRUPTEUR
INTERRUPTEUR
MARCHE/
ARRÊT
(vendu
séparément)
BLANC
NOIR
MISE À
LA TERRE
(nu)
PLAQUE DE
BRANCHEMENT
LIGNE D’ENTRÉE
DE 120 V c.a.
PRISE
Commander les pièces de rechange par n° de pièce et NON
par n° de repère.
*Illustré non assemblé.
NOTE POUR SERVICE pour retirer le bloc ventilateur :
Débrancher le moteur (7). Retirer la vis (4) de la plaque du moteur (9). Repérer
la seule PATTE sur la plaque moteur (située à côté de la prise). Pousser vers le
haut près de la patte de la plaque du moteur, tout en poussant vers l’extérieur sur
le côté du boîtier, ou insérer un tournevis à lame plate dans la fente du boîtier (à
côté de la patte) et faire tourner le tournevis.
