Página 6
MODELOS QTREN080 • QTREN110

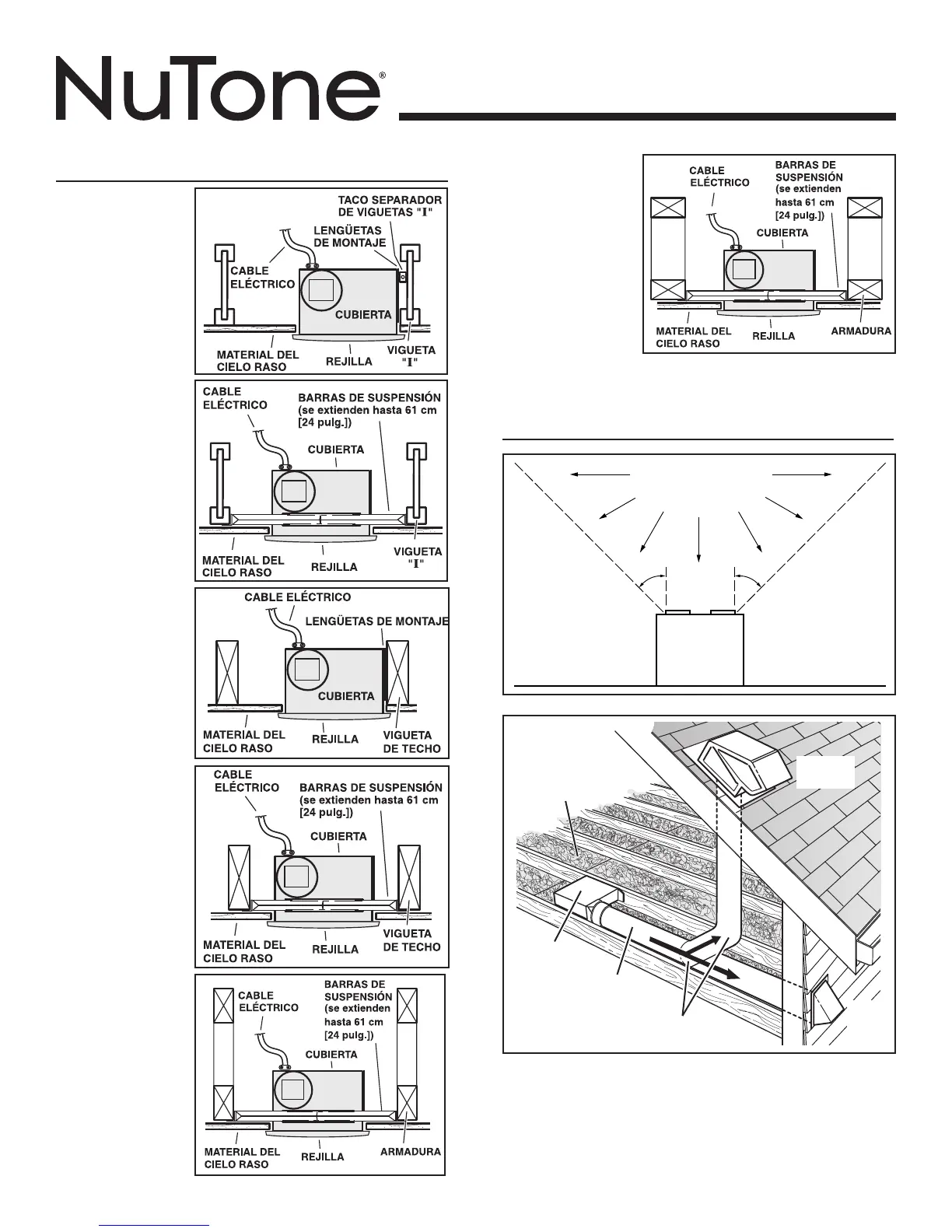

INSTALACIONES TÍPICAS
PLANIFICACIÓN DE LA
INSTALACIÓN
Montaje de la
cubierta en vigu-
etas “I”.
Montaje de la cu-
bierta en cualqui-
er parte entre
armaduras por
medio de barras
de suspensión.
Montaje de la cu-
bierta en cualqui-
er parte entre las
viguetas “I” por
medio de barras
de suspensión.
Montaje de cubi-
erta en viguetas.
Montaje de la cu-
bierta en cualqui-
er parte entre
las viguetas por
medio de barras
de suspensión.
Montaje de la
cubierta en
cualquier parte
entre armaduras
por medio de
barras de sus-
pensión.
un mínimo número de codos.
Instale una tapa de techo o de pared que tenga un regulador de tiro
-
piados.
Equipo
para cocinar
Piso
ÁREA QUE COCINA
No instale sobre o dentro
de esta área.
45
o
45
o
NO PARA EL
USO EN UN
ÁREA QUE COCINA.
CODO REDONDO
DE 4 PULG. *
CUBIERTA DE
VENTILADOR
CONDUCTO
REDONDO DE
4 PULG. *
* Se compran
por separado
TAPA
DE
PARED*
TAPA DE
TECHO *
AISLAMIENTO
(Puede ser colocado
alrededor y sobre
de la cubierta del
ventilador.)
