Protective Cap
Protective Cap
Contents /Contenu
Push power base into electrical box. Secure power base to wall.
Pousser la base dans le coffret électrique. Fixer la base au mur.
Loosen screw at the bottom and remove faceplate.
Do not attempt to remove the screw completely.
Desserrer la vis au bas et enlever la plaque avant.
Ne pas enlever complètement la vis.
Make sensor connections.
Faire les connexions du capteur.
*Refer to instructions included with expansion unit.
*Se reporter aux instructions accompagnant la station d’accueil.
Remount faceplate. Do not touch the screen when mounting
faceplate onto powerbase. Turn power source ON at breaker panel.
Remettre la plaque avant. Éviter de toucher à l’écran en xant
la plaque avant à la base d’alimentation. OUVRIR l’alimentation
au panneau de distribution.
Perform system tests. Once systems tests are complete, press “Start
Using Thermostat” and complete setup wizard.
Effectuer des tests système. Une fois ces tests complétés, appuyer
sur Start Using Thermostat et suivre l’assistant de conguration.
Thread oor sensor through hole in the power base. Push electrical
wires to the back of electrical box.
Passer le capteur à travers le trou dans la base. Repousser les ls
au fond du coffret électrique.
Floor Sensor (no polarity)
Capteur de plancher
(aucune polarité)
To expansion unit*
Vers la station d’accueil*
Thermostat
Thermostat
Floor sensor
Capteur de plancher
Screws (2)
Vis (2)

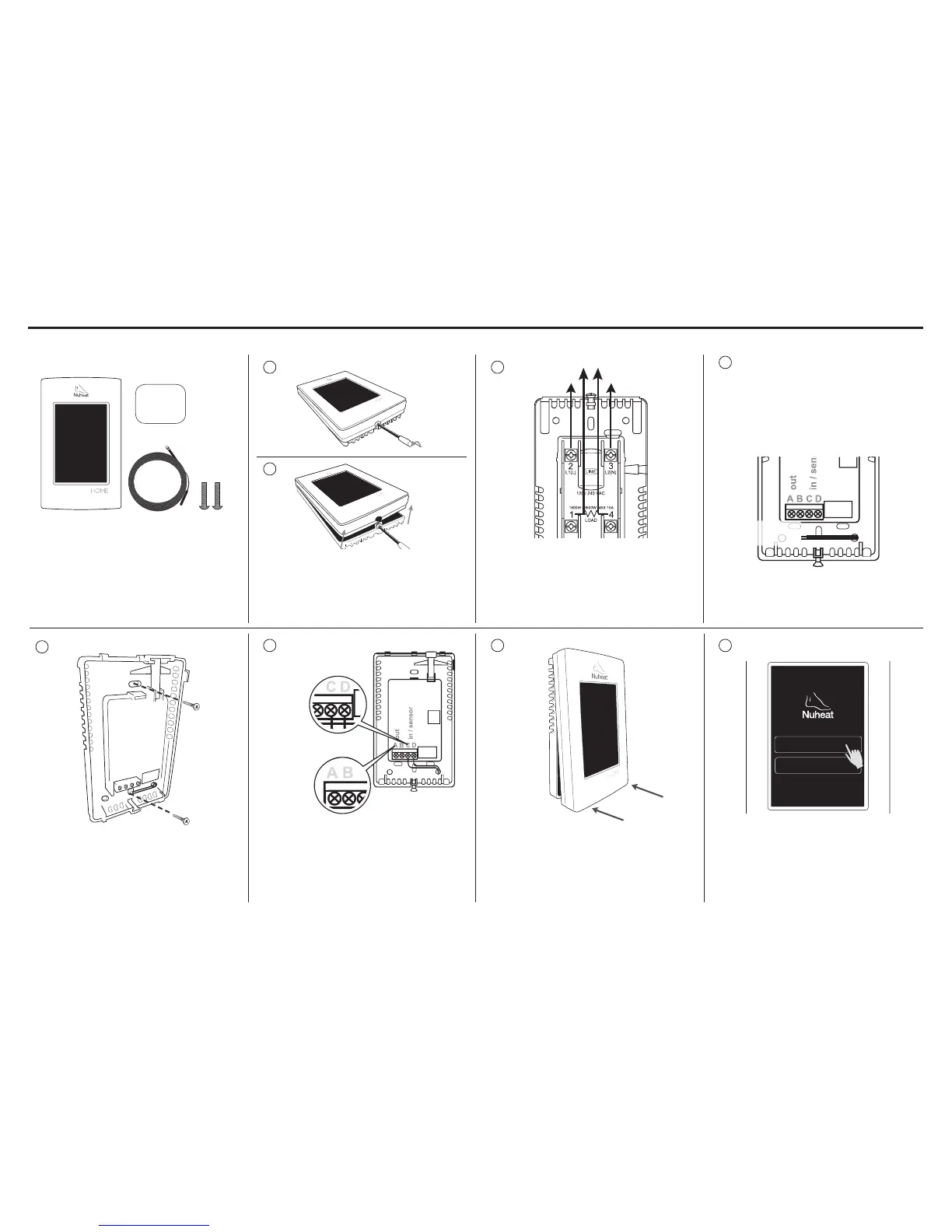

QUICK START GUIDE /GUIDE DE DÉMARRAGE RAPIDE
The oor sensor cable must be routed to the junction box separate
from power wires and the heating cable cold lead. Ensure that the
insulation on the electrical wiring and the oor sensor inside the
junction box are not damaged.
Le câble de la sonde de plancher doit être acheminé à la boîte de
jonction électrique hors du conduit contenant la section froide du
câble chauffant. S’assurer que l’isolation du câblage électrique
et de la sonde de plancher dans la boîte de jonction n’est pas
endommagée.
Floor Sensor
Capteur de plancher
Turn power source OFF at breaker panel. Make electrical connections
on power base. DO NOT over tighten the terminal screws. Secure
protective cap onto power base.
COUPER l’alimentation au panneau de distribution. Effectuer les
connexions électriques à la base d’alimentation. ÉVITER de trop serrer
les bornes de xation. Fixer le capuchon de protection sur la base.
Line
(N)
Load (NUHEAT)
(no polarity)
Load (NUHEAT)
(no polarity)
Line
(L)
SETUP AND TROUBLESHOOTING VIDEOS,
as well as a complete operating manual
is available on nVent.com/NUHEAT
DES VIDÉOS D’INSTALLATION ET DE DÉPANNAGE,
de même qu’un manuel d’utilisation exhaustif sont
offerts sur nVent.com/NUHEAT.
1 3
4
2
5
6
