Oemer QL - Page 79

79 - 97
Instruction Manual
AC 02/2019-rev.1.1

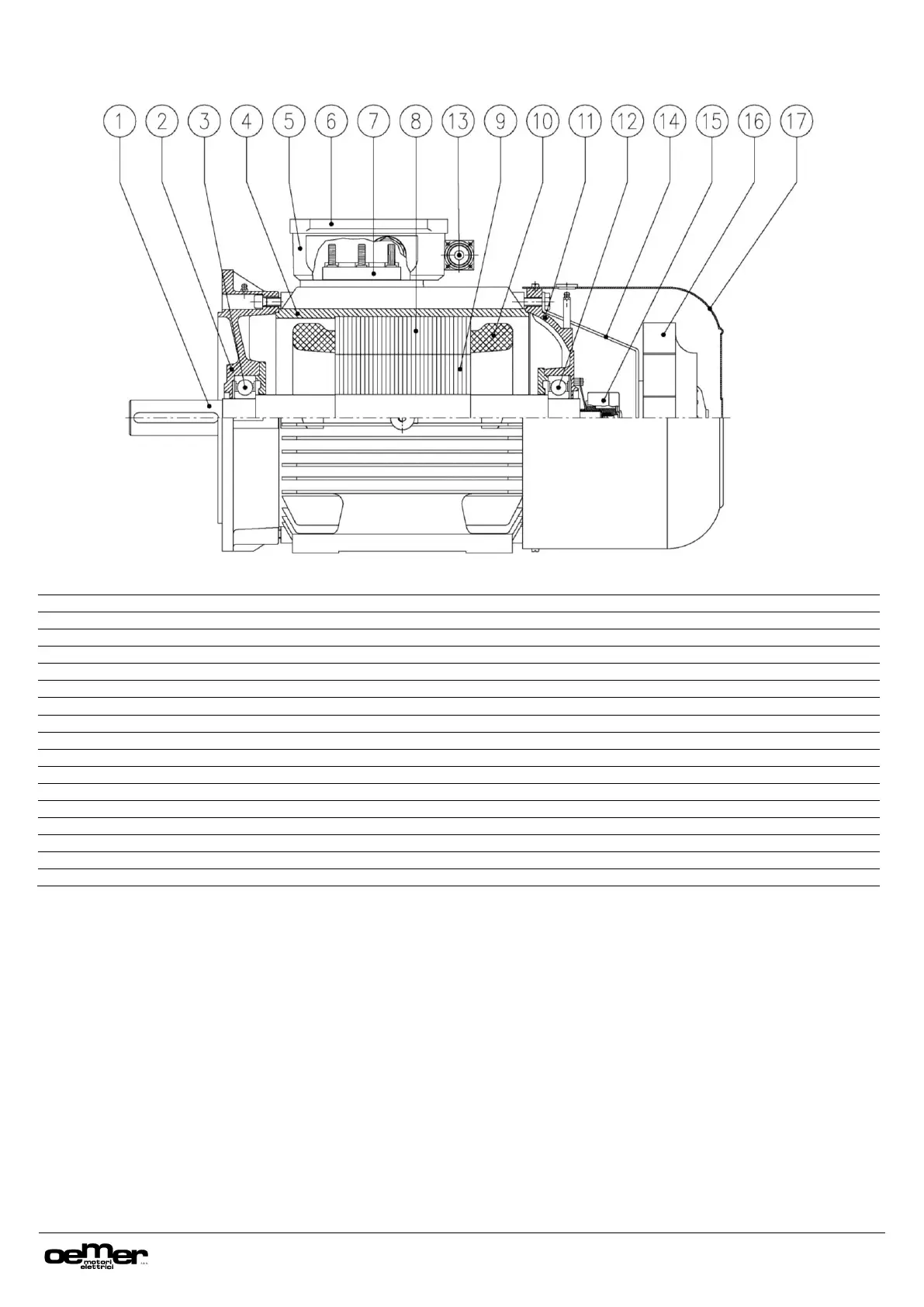

10.17 MOTORE MTS 63 ÷ 315 SINCROVERT
10.17 MOTOR MTS 63 ÷ 315 –SINCROVERT
10.17 MOTOR MTS 63 ÷ 315 – SINCROVERT
1
Albero
Shaft
Welle
2
Cuscinetto lato comando
Drive-end bearing
Flansch Antriebsseite A
3
Flangia
Flange
Lager Antriebsseite A
4
Carcassa
Frame
Gehäuse
5
Portamorsettiera
Terminal box
Klemmenkasten
6
Coperchio coprimorsettiera
Terminal box cover
Klemmenkasten Deckel
7
Morsettiera
Terminal board
Klemmenleiste
8
Statore
Statore
Stator
9
Connettore trasduttore
Transducer connector
Stecker Drehzahlaufnehmer
10
Rotore
Rotor
Rotor
11
Avvolgimenti
Windings
Wicklung
12
Coperchio lato opposto comando
Non drive-end cover
Flansch Rückseite B
13
Cuscinetto lato opposto comando
Non drive-end bearing
Lager Rückseite B
14
Supporto ventilatore
Electric fan support
Support Lüffter
15
Trasduttore
Transducer
Drehzahlaufnehmer
16
Elettroventilatore
Electric fan
Lüfter
17
Calotta copriventilatore
Fan cover
Lüftergehäuse
Note:
Disegno schematico per l’identificazione dei
componenti principali del motore. Le esecuzioni
speciali a richiesta e le opzioni non sono
contemplate. Il prodotto effettivamente fornito
potrebbe differire da quanto indicato nel disegno.
Note:
Schematic drawing to identify the main
components of the motor.
No special versions or options are shown here.
The product really supply may differ from the
representation in the drawing.
Bemerkung:
Schematische Zeichnung zur Identifikation der
Hauptkomponenten. Keine Darstellung von
Optionen und Sonderausführungen nach
Kundenwunsch. Das effektiv gelieferte Produkt
könnte von der Darstellung abweichen.
