IT
23
Temperatura max. del liquido: 40ºC.
- Densita max. del liquido pompato:
1,1 Kg/dm3.
- pH del liquido: 5 / 9
- variazione di tensione ammessa: ±5%
(nel caso della tensione monofase
220/240V e della tensione trifase
380/415V , sono da interdersi come
valori limiti ammessi).
- Indice di protezione: IP 68
- Profondità massima di immersione: 3
to 5 m.
- Livelo minimo di svuotamento:
NJ/NA - 25mm
NB - 40mm
NC/ND/NR – 55mm
F 40 - 90mm
F 50 - 100mm
F 65 - 120mm
Diametro massimo dei corpi solidi
aspirati:
NJ/NA - 25mm
NB - 40mm
NC/ND/NR - 55mm
F 40 - 38mm
F 50 - 50mm
F 65 - 63mm
Per servizio intermittente
latemperatuera dell’acqua può
raggiungere il valore di + 60ºC.
5. INSTALLAZIONE
- L’installazione è un’operazione che
può risultare di una certa complessità.
Deve, pertanto essere eettuata da
installatori competenti e autorizzati.
- ATTENZIONE: Durante l’installazione
applicare tutte le disposizioni di
sicurezza emanate dagli organi
competenti e dettate dal buon senso.
- Non sottovalutare il rischio di
annegamento se l’installazione deve
essere eettua a in un pozzo ad una
certa profondità. Assicurarsi che non vi
sia pericolo di esalazioni tossiche o gas
nocivi nell’atmosfera di lavoro.
- Nel caso di operazioni di saldatura a
usare tutte le precauzioni atte ad
evitare esplosioni.
- Tenere presente il pericolo di infezioni
e le norme di precauzione
igienico-sanitare.
- Se il fondo del pozzo o comunque la
supercie su cui appoggia la pompa è
irregolare e c’è la possibilità che si
accumulino sassolini, detriti, fanghiglia,
ecc. Intervenire creando una base di
appoggio regolare e rialzata (Fig 1).
- Per evitare il riusso del liquido dal
collettore di scarico installare dopo la
mandata della pompa una valvola di
non ritorno (Fig. 1).
- Se la pompa è installata dentro un
pozzetto, quest’ultimo deve avere
dimensioni minime di:
NJ/NA - 350x350x350
NB - 450x450x450
NC/ND/NR - 500x500x500
F 40 - 400x400x400
F 50 - 500x500x500
F 65 - 600x600x600

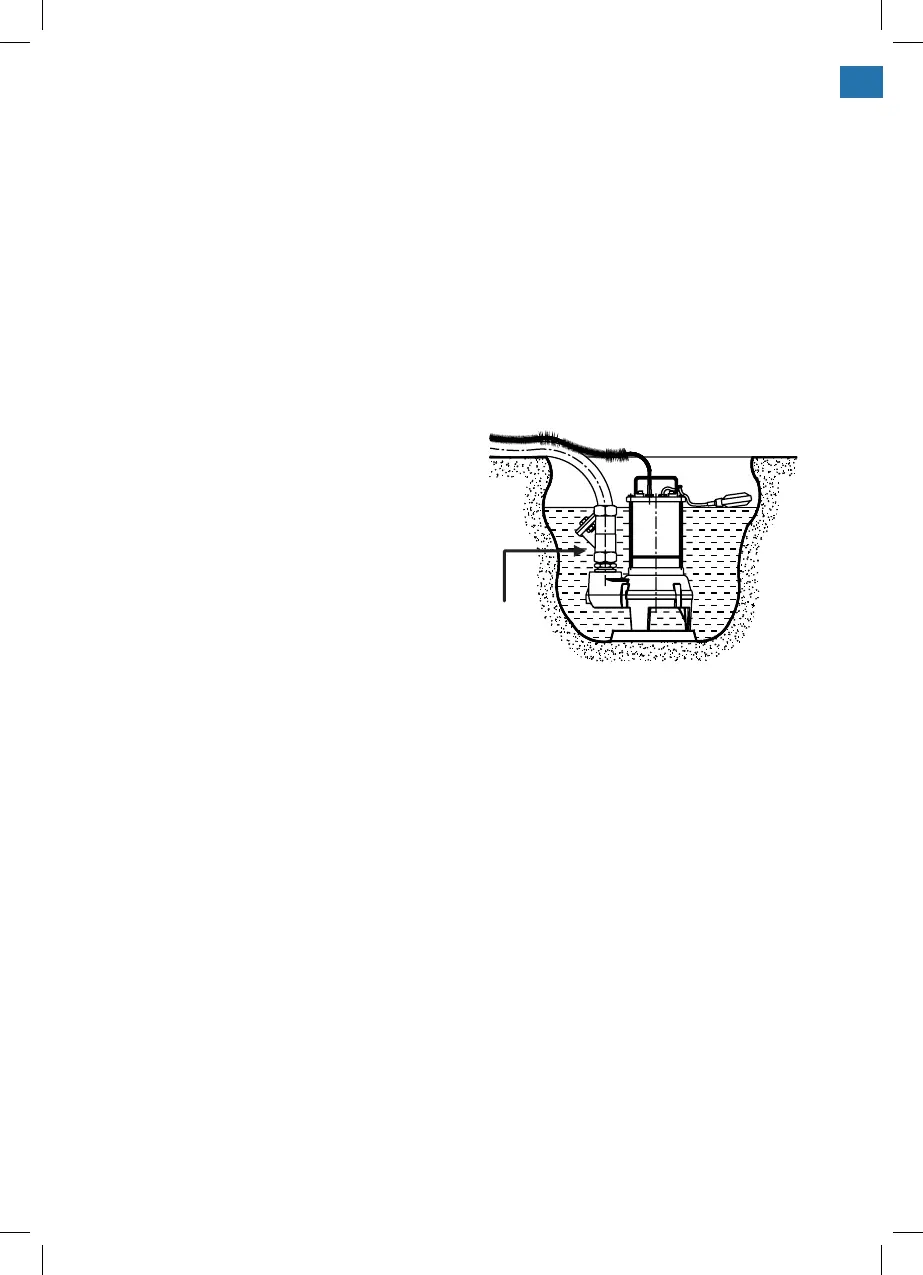

Fig.1
VALVOLA DI
NON RITORNO
- È possibile variare il livello di attacco
e stacco della pompa allungando o
accorciando la lunghezza libera del
galleggiante (ove questo è presente).
- Per il corretto rareddamento del
motore è bene che il livello dell'acqua
non scenda sotto i:
