2.6.5 - Anlagenvakuum
Nach sämtliche Kontrollen und Dichtheitsprüfungen vorgenommen wurden, muss in der Anlage ein Vakuum
erzeugt werden, um etwaige Unreinheiten (Luft, Stickstoff, Feuchtigkeit) rückstandslos zu entfernen.
a. Verwenden Sie eine Vakuumpumpe mit einer Fördermenge von 40 l/min (0,66 l/s) und schließen Sie diese
übereine5/16”SchlauchleitungandenAnschlussderGasleitungan.
b. Den Druck im Kreislauf 2 Stunden lang bis auf 50 Pa Absolutwert senken.
Ist es nach diesem Zeitraum nicht gelungen, den eingestellten Druckwert zu er-
reichen(50Pa),bendetsichentwedervielFeuchtigkeitimKreislaufoderessind
Leckagen vorhanden.
c. Die Vakuumpumpe weitere 3 Stunden lang laufen lassen.
Ist es nach diesem Zeitraum immer noch nicht gelungen, den eingestellten Druck-
wert zu erreichen, ist eine Leckagenprüfung erforderlich.
d. Nach dem Vakuumverfahren und der Reinigung der Anlage den Anschluss der Pumpe trennen, wenn
sichdiesenochinBetriebbendet.
e. Den Verschluss (20) festziehen (Abbildung 23).

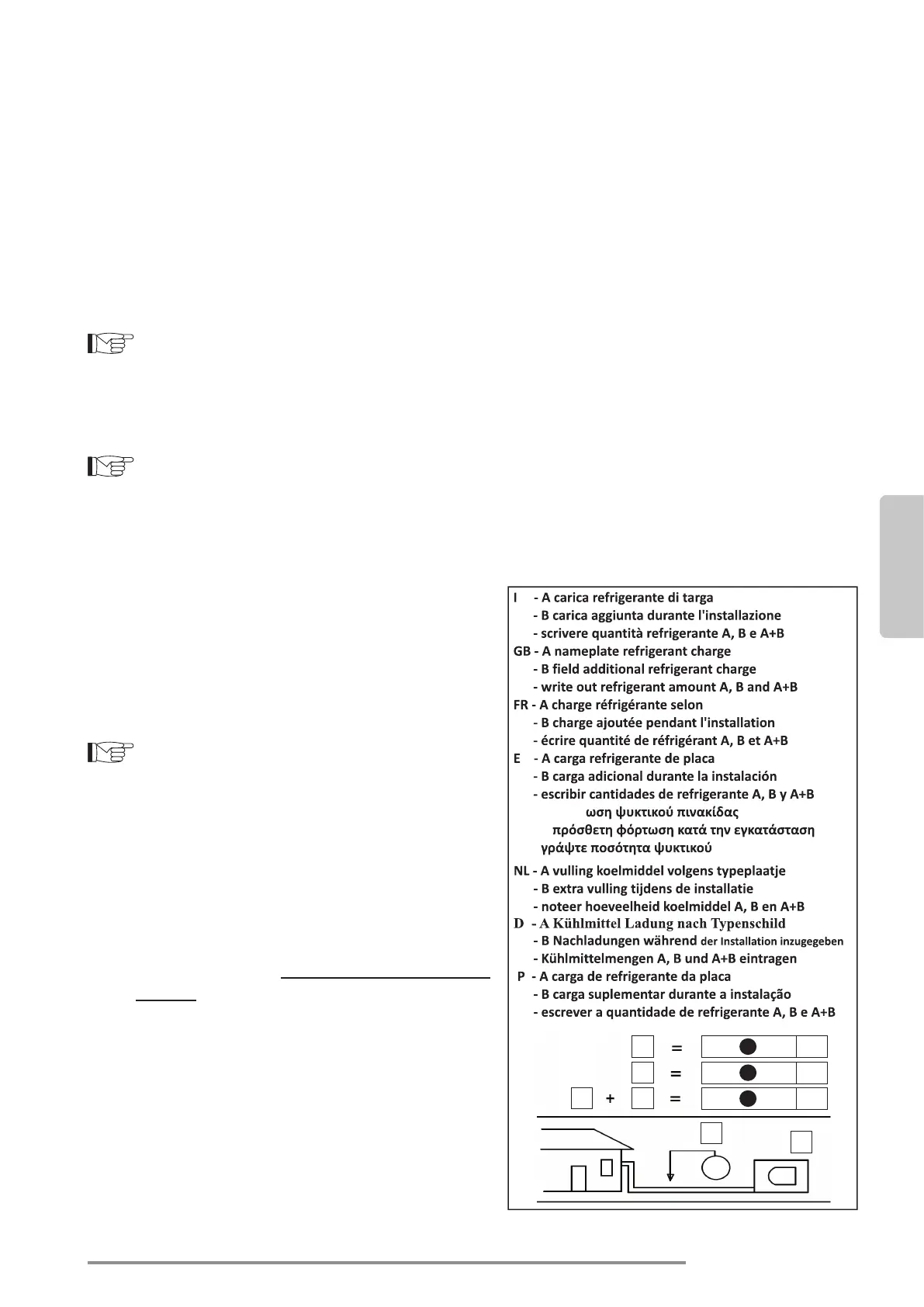

2.6.6 - Anlage befüllen
Die Verschlusskappe öffnen, um den Hahn der
Saugleitung und der Flüssigkeitsleitung betätigen zu
können. Werden diese geöffnet, wird Kältemittel in
das Gerät gefüllt.
• Suchen Sie aus den Unterlagen des
Außengeräts einen Aufkleber mit 2
Etiketten.
 •Trennen Sie den unteren Aufkleber ab
und kleben Sie ihn in der Nähe des Lade-/
Einfüllpunkts auf.
 •Notieren Sie die exakte eingefüllte
Menge Kältemittel auf dem Etikett des
Kältemittels mit einem nicht löschbaren
Marker.
 •
In Feld “1” notieren Sie die in den technischen
Daten genannte Menge Gas (kg).
 •In Feld “2” notieren Sie ggf. die vom
Installateur eingefüllte Zusatzmenge (kg).
•In Feld “3” die Summe der beiden
vorherigen Werte vermerken (kg).
