ESPAÑOL
ES - 21
de las tuberías, en cuyo caso hay que apretar con más fuerza las tuercas o bien repetir los empalmes
con los correspondientes avellanados.
h. Luego repetir nuevamente las pruebas de hermeticidad.
2.6.5 - Puesta en vacío de la instalación
Una vez terminadas todas las pruebas y comprobaciones para asegurarse de que la instalación es perfectamente
hermética, es necesario llevar a cabo la puesta en vacío para eliminar las impurezas contenidas en la
instalación (aire, nitrógeno y humedad).
a. Utilice una bomba de vacío con un caudal de 40 l/min (0,66 l/s) y conéctela al racor de servicio de la línea
degasmedianteuntuboexibleconempalmede5/16”.
b. Disminuya la presión en el interior del circuito hasta alcanzar un valor absoluto de 50 Pa durante
aproximadamente 2 horas.
Si después de dicho período no se ha logrado llevar la presión al valor congurado
(50 Pa), signica que en el circuito hay mucha humedad o que hay una pérdida.
c. Mantenga la bomba de vacío en marcha durante otras 3 horas.
Una vez transcurrido este período, si todavía no se ha alcanzado el valor, es ne-
cesario buscar la pérdida.
d. Una vez terminadas las operaciones de puesta en vacío y de limpieza de la instalación, desconecte el
racor de la bomba cuando esta todavía esté en marcha.
e. Aprieteeltapón(20)(gura23).
2.6.6 - Llenado de la instalación
Abra el casquete de cierre para poder intervenir en el
grifo de la línea de aspiración y en el grifo del líquido que,
al abrirse, permiten llenar el aparato con refrigerante.

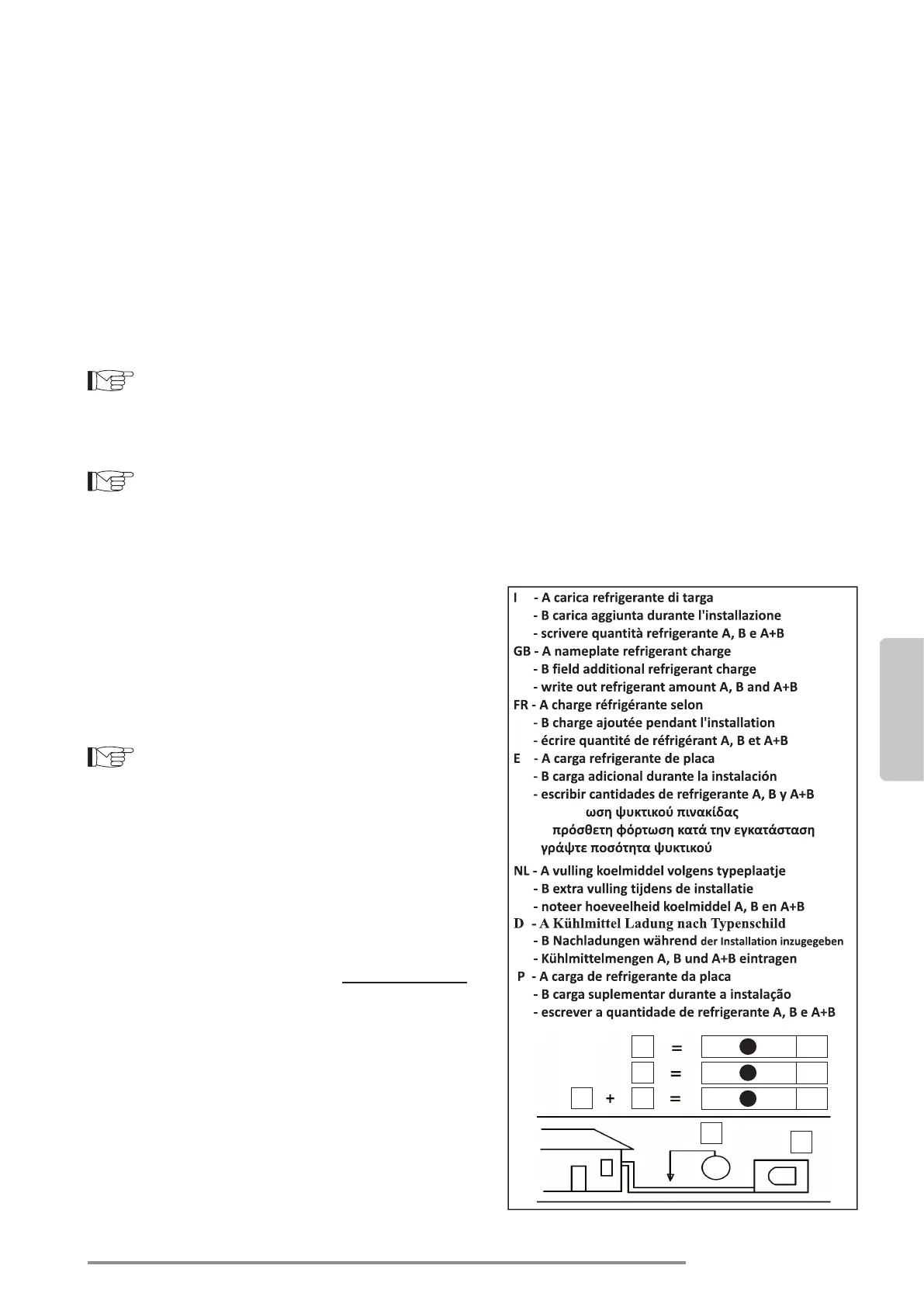

• Busque en la documentación de la
unidad exterior una hoja adhesiva con
2 etiquetas.
• Despegue la etiqueta inferior y
péguela cerca del punto de carga y/o
restablecimiento.
• Anote claramente la cantidad de
refrigerante cargado en la etiqueta del
refrigerante, utilizando tinta indeleble.
• En el recuadro “1” anote la cantidad de
gas indicada en los datos técnicos (kg).
• En el recuadro “2” anote la eventual carga
adicional añadida por el instalador (kg).
• En el recuadro “3” anote la suma de los
dos valores anteriores (kg).
