OLMEC P820 - Schema Oleopneumatico Hydraulic System Diagram

Edizione 11/03 Codice 7.020.0703
pompe pneumoidrauliche - pneumohydraulic pumps mod. P820
6

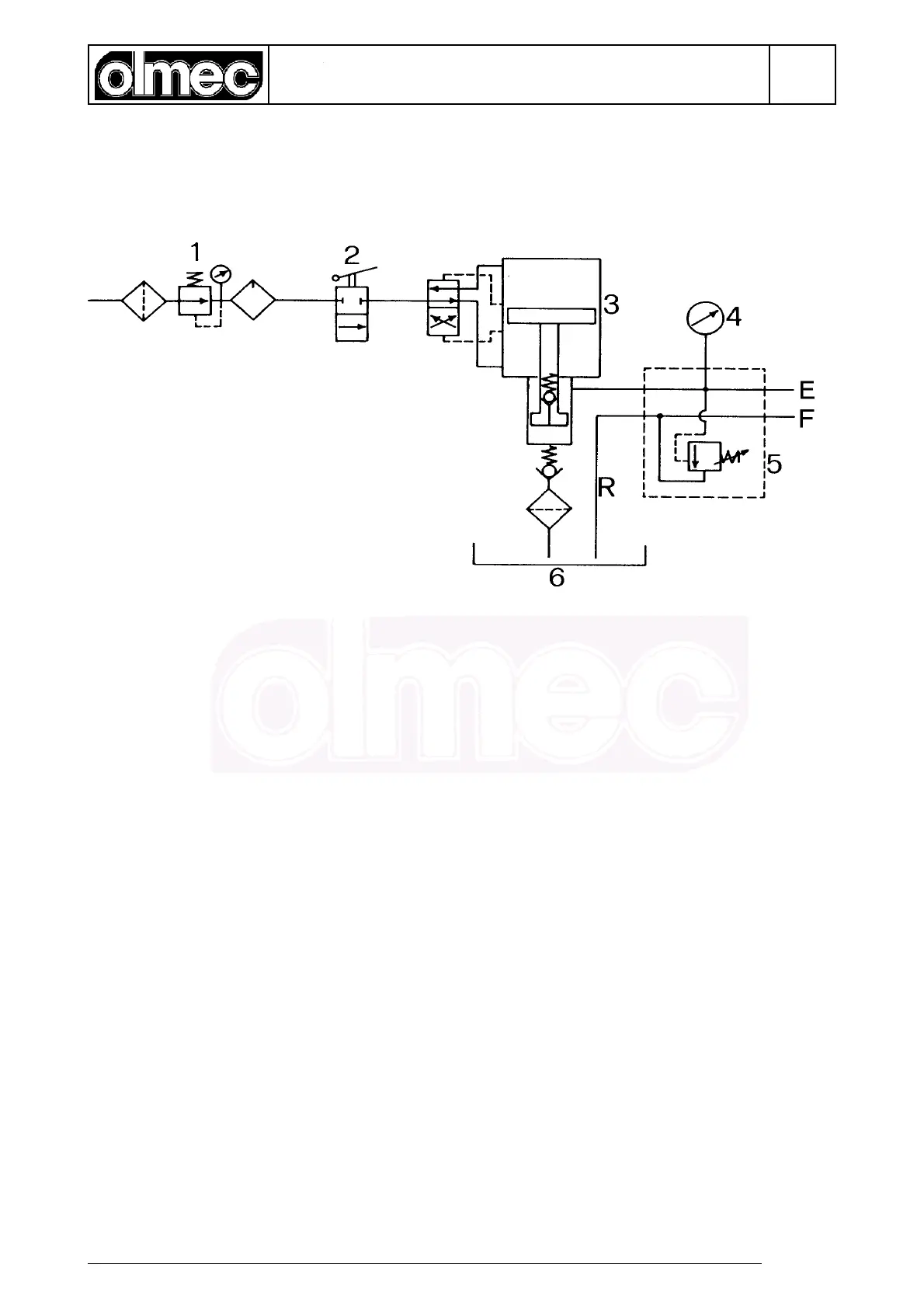

HYDRAULIC SYSTEM DIAGRAM
Description of Components:
1) Air filter lubricator and pressure
regulator
2) Air control valve
3) Pneumohydraulic pump
4) Oil pressure-gauge (optional)
5) Manifold
6) Reservoir
E) High pressure line
F) Oil return line
6.1 SCHEMA OLEOPNEUMATICO
Descrizione dei Componenti:
1) Gruppo trattamento e regolazione aria
2) Distributore aria a mano o elettrico
3) Pompa pneumoidraulica
4) Manometro di controllo pressione olio
(optional)
5) Blocco distribuzione olio
6) Serbatoio
E) Linea di mandata olio alta pressione
F) Linea di ritorno olio
SCHEMA OLEOPNEUMATICO
HYDRAULIC SYSTEM DIAGRAM
Pag. 17
