Edizione 11/03 Codice 7.020.0703
pompe pneumoidrauliche -
pneumohydraulic pumps
mod. P820

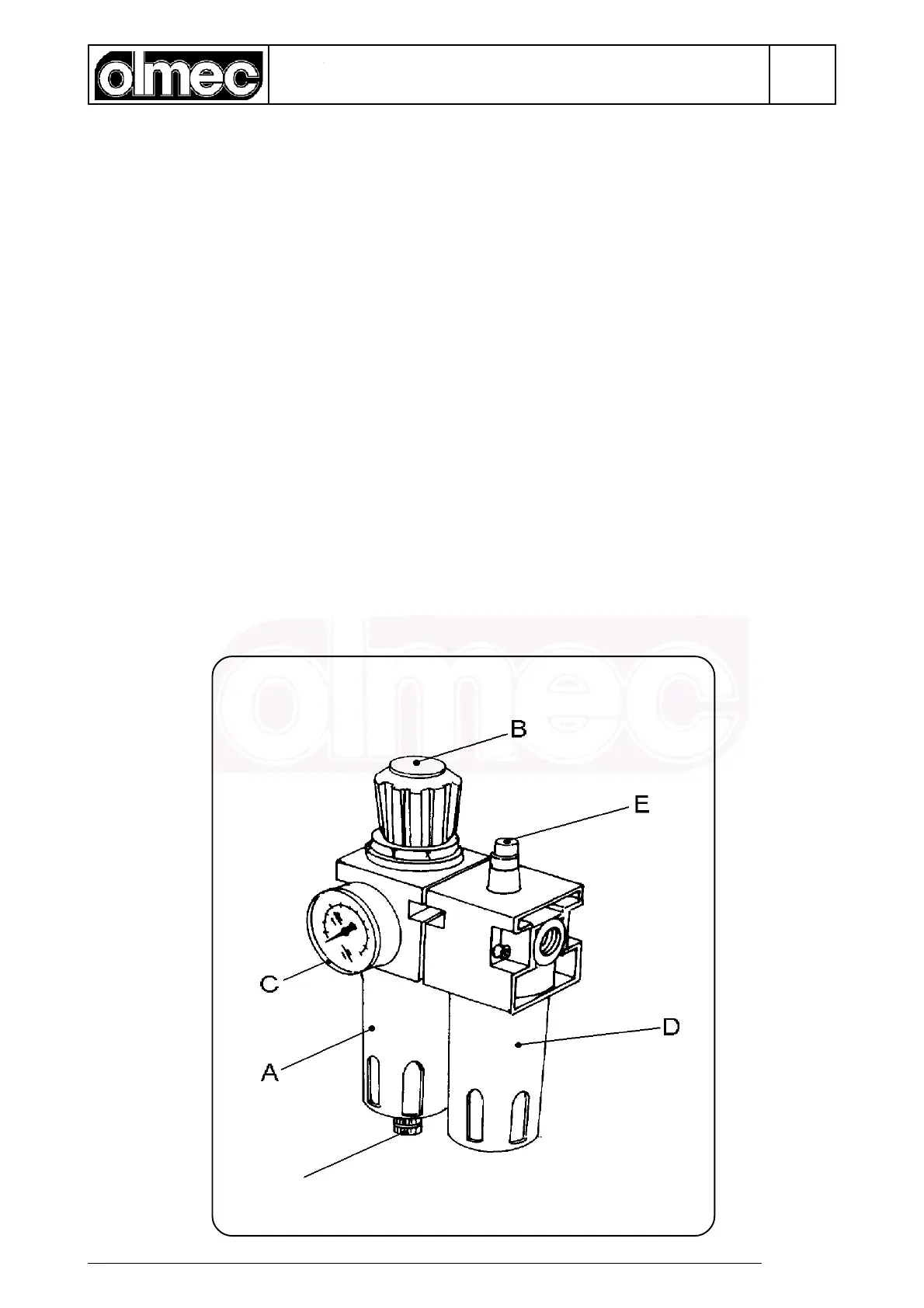

Descrizione dei Componenti:
- Predisposizione impianto alimentazione
aria, come da schema in §6.1.
Nella linea principale dell'impianto
pneumatico disporre un gruppo di
trattamento e regolazione per la pressione
dell'aria composto dai seguenti elementi :
- filtro aria A
- regolatore di pressione B
- manometro C
- lubrificatore a nebbia d'olio D
- vite di regolazione lubrificazione E
- vite scarico condensa H
Collegare il filtro lubrificatore con un tubo
ingresso aria diametro 10mm interno.
Description of FRL components
- Prepare an air supply system as shown
in the diagram on §6.1.
From the pneumatic system main
supply line, fit an air treatment and
pressure regulation unit comprising:
- air filter A
- pressure regulator B
- pressure gauge C
- oil mist lubricator D
- lubrication regulator screw E
- condensate drain screw H
Connect the FRL unit to an air intake line
having inside diameter 10 mm.
3
INSTALLAZIONE -
INSTALLATION
Pag. 07
REGOLATORE DI PRESSIONE ARIA
AIR PRESSURE REGULATOR
H
Fig. 01
