51
ES

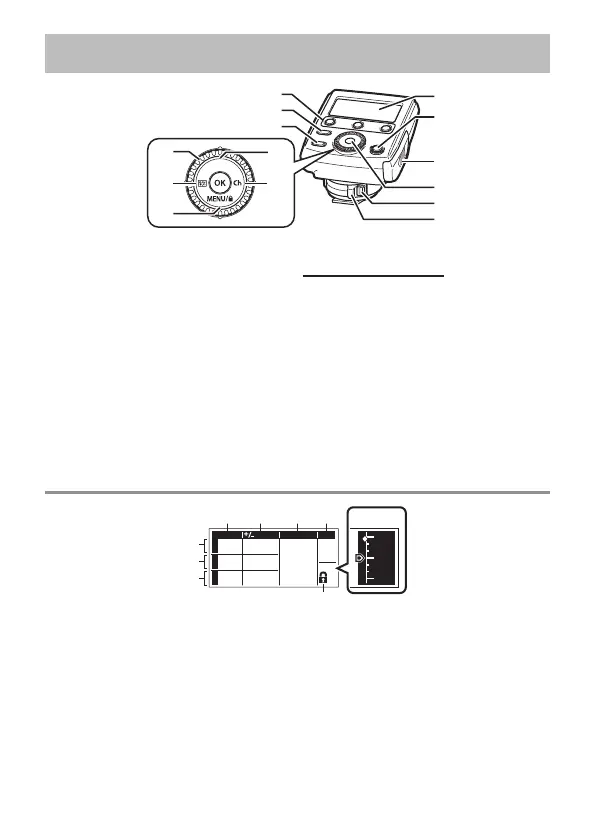

Nombres de las piezas
1
a
0
b
c
d
2
3
4
7
8
9
55
6
1 Botones de grupos (A/B/C) ...........P. 56
2 Botón MODE .................................P. 57
3 Botón TEST .................................. P. 56
4 Panel de control ............................P. 51
5 Botón ON/OFF ..............................P. 54
6 Tapa del compartimento de las pilas
......................................................P. 52
7 Botón OK ......................................P. 56
8 Botón de liberación del anclaje .....P. 53
9 Sistema de anclaje .......................P. 53
Dial/teclas de control
0 Dial .......................................... P. 56, 59
a a (compensación de fl ash/intensidad
de fl ash)/botón H ................... P. 57, 58
b MENU/b (bloqueo de teclas)/
botón G........................................P. 59
c Botón F
d Ch (canal de comunicación)/
botón I ........................................P. 56
Pantalla (panel de control) Pantalla (panel de control)
421 3
9
MODE
A
B
C
0.0
0.0
1/8
TTL
TTL
M
FPRATIO CH
1
Off
1/8
1/4
1/2
6
8
7
5
1 MODE (modo de control de fl ash)
2 +/- (compensación de fl ash)/RATIO
(intensidad del fl ash)
3 Flash FP (Super FP)
4 CH (canal de comunicación)
5 RATIO (intensidad del fl ash)
6 Ajuste de grupo A
7 Ajuste de grupo B
8 Ajuste de grupo C
9 d (modo de bloqueo de teclas)
