UTILIZZO USE
21
OMCA S.r.l - Via Curiel, 6 - 42025 - Cavriago (RE) - ITALY
Phone: +39 0522 943502 / +39 0522 943503 - Website: www.omcasrl.it - E-mail: info@omcasrl.it

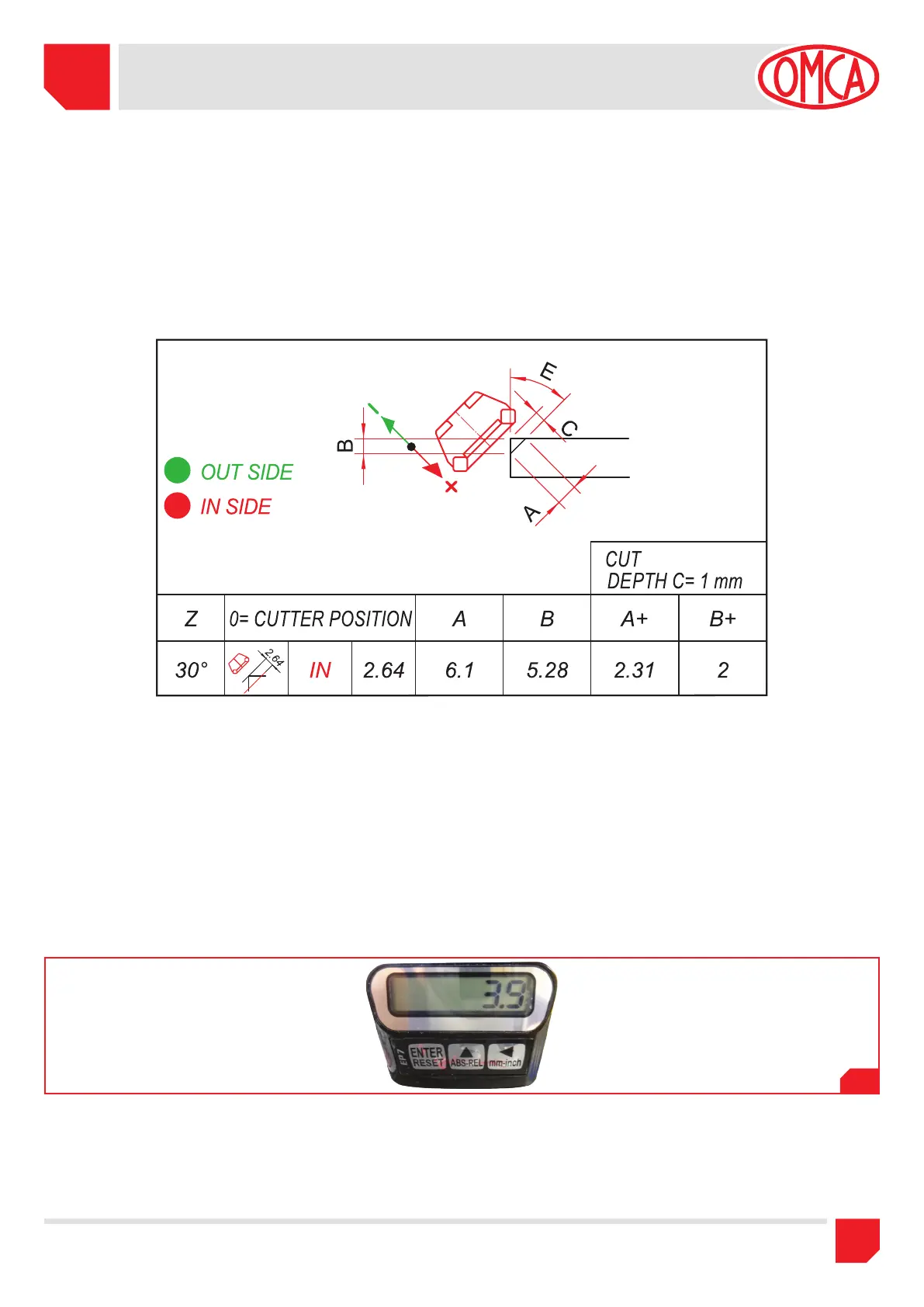

Es. regolazione dimensione smusso a 30° “IN”:
Dimensione smusso A = 15mm B = 13mm
1) Ruotare il volantino di regolazione smusso (Fig.4.5 pos.B) sino
ad ottenere la posizione di 0 = Cutter Position (sul display in
misurazione assoluta con valori uguali a 0.0);
2) Trovare il valore da impostare, considerando che la A è la diagonale
e la B è l’altezza dello smusso;
Example of bevel adjustment at 30° “IN”:
Bevel size A= 15 mm B= 15mm
1) Rotate the chamfer-adjustment hand-wheel (Pic.4.5 pos.B) until
the reaching of position of 0 = Cutter Position (on the display in
absolute measurement with value equal to 0.0);
2) Find the value to be set, considering that A is the diagonal and B is
the height of the bevel;
A=15mm.
(Dimensione smusso finale : Valore indicato A+) - Valore indicato
0=Cutter position.
15 : 2.31 = 6.50 – 2.64 = 3.86
B=13mm.
(Dimensione smusso finale : Valore indicato B+) - Valore indicato
0=Cutter position.
13 : 2 = 6.50 – 2.64 = 3.86
3) Ruotare il volantino (Fig.4.5 pos.B) sino a visualizzare il valore 3.9
(Fig.4.6B);
A=15mm.
(Final bevel size : Indicated value A+) - Indicated value 0=Cutter
position.
15 : 2.31 = 6.50 – 2.64 = 3.86
B=13mm.
(Final bevel size : Indicated value B+) - Indicated value 0=Cutter
position.
13 : 2 = 6.50 – 2.64 = 3.86
3) Turn the handwheel (Pic.4.5 pos.B) until you see the value 3.9
(Pic.4.6B);
4.6B
